Корпус сварной навесной серии ST с М/П Размер: 600x600x250 мм (ВxШxГ) | R5ST0669 DKC ДКС

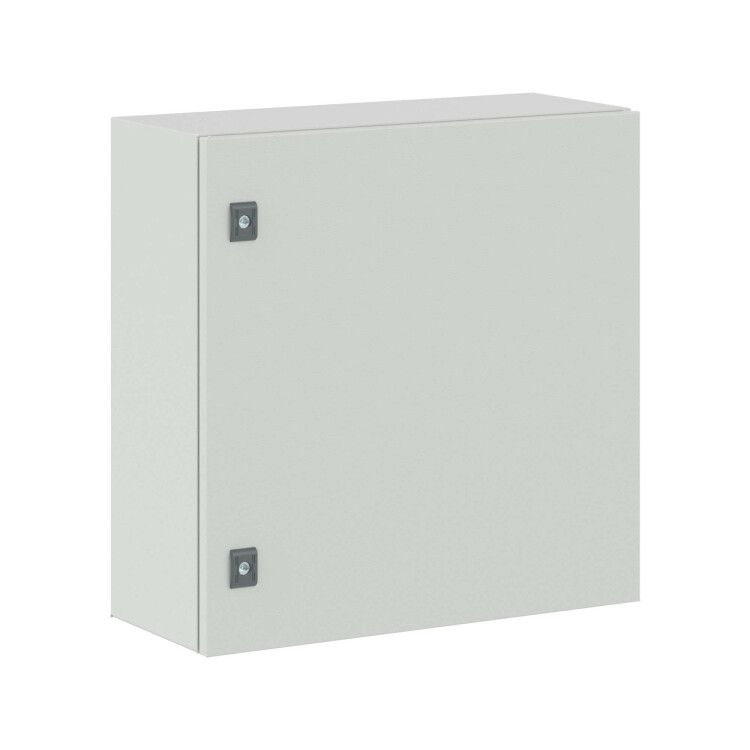

Корпус навесной сварной ST с монтажной платой 600x600x250 мм IP65-IP66 IK10 от DKC (ДКС) - это прочный и герметичный щит для установки электрооборудования в условиях повышенной запылённости, влажности и внешних воздействий. Артикул r5st0669 предназначен для наружного монтажа и совместим с тяжёлыми компонентами благодаря жёсткой монтажной плате.

Назначение и область применения

Корпус навесной сварной ST с монтажной платой 600x600x250 мм IP65-IP66 IK10 используется для защиты электронных и электромеханических устройств: автоматических выключателей, контакторов, реле, преобразователей частоты, систем управления. Подходит для установки на фасадах зданий, опорах, в промышленных зонах, на открытых площадках и в местах с риском механических повреждений. Благодаря степени защиты IP65/IP66 и ударопрочности IK10, корпус надёжно работает в условиях дождя, песка, пылевых бурь и случайных ударов.

Технические характеристики

• Габариты: 600 × 600 × 250 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP65 (защита от струй воды) / IP66 (защита от мощных струй воды)
• Ударопрочность: IK10 (соответствует энергии удара 20 Дж)
• Покрытие: порошковая краска, серый цвет
• Задняя дверь: есть
• Количество дверей: одна
• Количество замков: два, с двойной бородкой 3 мм
• Защита от влаги: загиб кромки корпуса препятствует проникновению воды и мусора
• Герметизация: внутренняя сторона двери имеет слой вспененного полиуретана
• Вентиляция: дверь вентилируемая
• Застекление: дверь со стеклом
• Крепление: навесное, возможно крепление на столб
• Соединяемость: возможность установки нескольких корпусов в ряд
• Монтаж: совместим с метрическими креплениями (M4–M8)

Совместимость и монтаж

Корпус навесной сварной ST с монтажной платой 600x600x250 мм IP65-IP66 IK10 рассчитан на крепление на вертикальную поверхность с помощью болтов через отверстия в боковых стенках. Возможна установка на трубчатую опору - предусмотрены специальные крепёжные элементы. Монтажная плата из оцинкованной стали имеет перфорацию под стандартные DIN-рейки и метрические крепления, что позволяет легко фиксировать оборудование без дополнительных адаптеров. Для сборки в ряд используйте совпадающие крепёжные отверстия - корпуса можно располагать рядом без зазоров, сохраняя целостность системы.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для распределительных щитов) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждает соответствие стандарту IEC 62262. Серия RAM block прошла испытания на долговечность покрытия и герметичность в условиях циклических температур и влажности. Все материалы - не поддерживают горение, безопасны при эксплуатации в промышленной среде.

Преимущества

• Высокая механическая прочность: стальной каркас и толстая дверь обеспечивают защиту от деформаций и взлома
• Надёжная герметизация: комбинация загиба кромки + полиуретановая прокладка обеспечивает класс IP65/IP66 без уплотнителей на дверях
• Удобная монтажная плата: толщина 1,8 мм позволяет крепить тяжёлое оборудование без прогиба
• Двойной замок: повышает уровень безопасности против несанкционированного доступа
• Вентилируемая дверь с остеклением: даёт возможность визуального контроля состояния оборудования без вскрытия
• Порошковое покрытие: устойчиво к коррозии, химическим веществам и UV-излучению
• Возможность групповой установки: несколько корпусов можно соединить в один блок для компактного размещения

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не гарантирует герметичность при длительном подводном положении
• Не рекомендуется использовать в агрессивных химических средах (например, кислотные пары, растворители)
• Порошковое покрытие может повредиться при грубом обращении - не допускайте царапин и ударов острыми предметами
• Максимальная нагрузка на монтажную плату - до 50 кг; при большей массе требуется усиление крепления к стене
• Не подходит для установки в помещениях с температурой ниже -40C - материал теряет пластичность

Примеры использования

• Электрощит на улице для управления насосной станцией
• Контрольный щит на конвейере в пищевой промышленности
• Распределительный пункт на автостоянке с освещением и управлением
• Шкаф управления вентиляцией на крыше здания
• Автоматический щит на опоре ЛЭП для релейной защиты

Практические советы

• Перед монтажом проверьте, чтобы отверстия для кабельных вводов были закрыты заглушками - иначе нарушится степень защиты IP65/IP66
• Используйте кабельные вводы с резиновыми уплотнителями - они лучше сохраняют герметичность при многократных подключениях
• При установке на столб убедитесь, что крепёжные планки плотно прилегают к поверхности - иначе возможна вибрация и повреждение оборудования
• Для обслуживания открывайте дверь медленно - вспененный полиуретан на её внутренней стороне может отслоиться при резком движении
• При необходимости модернизации - монтажная плата легко демонтируется и заменяется, не требуя полной разборки корпуса
• Артикул r5st0669 - единственный в линейке RAM block с такими габаритами и двойным замком; выбирайте его, когда нужна максимальная защита и удобство сервиса
