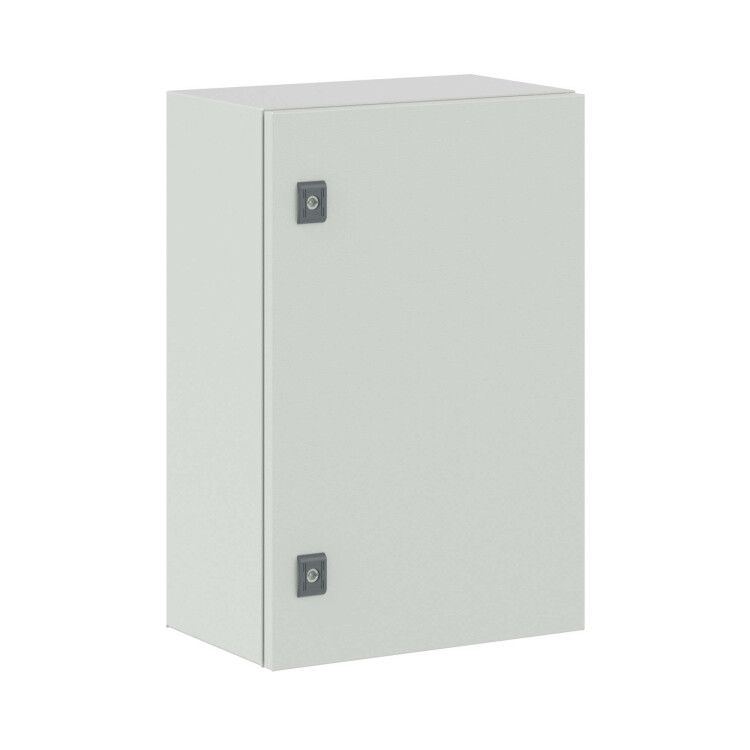

Корпус сварной навесной ST без М/П ВхШхГ 600 x 400 250 | R5ST0649WMP DKC ДКС

Корпус сварной навесной без монтажной панели ST 600x400x250 мм от DKC предназначен для надежного размещения оборудования управления и распределения энергии в условиях открытых площадок. Благодаря прочному стальному корпусу, защите IP66 и ударопрочности IK10, этот корпус ST выдерживает жесткие внешние воздействия - идеально подходит для уличной установки. Артикул r5st0649wmp соответствует серии RAM block.

Назначение и область применения

Корпус сварной навесной без монтажной панели ST 600x400x250 мм используется для защиты электронных устройств, автоматических контроллеров, модулей ввода/вывода, коммуникационных интерфейсов и других элементов систем автоматизации. Подходит для установки на стене или столбе на объектах с высокими требованиями к защите от окружающей среды - например, на промышленных предприятиях, насосных станциях, теплотрассах, железнодорожных путях и объектах ЖКХ.

Технические характеристики

• Габариты: 600×400×250 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм (корпус и фланец), 1,5 мм (дверь)
• Защита: IP66 - полностью герметичен против пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Покрытие: порошковое антикоррозийное, цвет RAL 7035 (серый)
• Замки: два поворотных механизма, обеспечивают плотное закрывание
• Климатические условия: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, повышенной влажности и запыленности
• Сейсмостойкость: до 9 баллов по шкале МСК-64
• Группа горючести: Г1 - материал трудновоспламеняемый
• Фланец: сплошной, для ввода кабелей через нижнюю часть корпуса
• Регулируемая монтажная пластина: да - позволяет изменить положение внутренних элементов по глубине
• Монтаж: настенный и на столб - предусмотрены точки крепления
• Количество дверей: одна, реверсивная - открывается влево или вправо
• Количество замков: два
• Подходит для метрического монтажа: да - совместим со стандартными DIN-рейками и болтовыми креплениями M4–M8

Совместимость и монтаж

Корпус ST 600x400x250 мм не имеет встроенной монтажной панели - все оборудование крепится самостоятельно. Для удобства внутри предусмотрен регулируемый по глубине крепежный план, позволяющий точно расположить устройства относительно входных отверстий. Крепление осуществляется через четыре угловые точки на задней стенке - подходят анкерные болты или самонарезающие винты для бетонных/каменных поверхностей. Возможна установка на металлический столб с помощью специальных хомутов или кронштейнов. Открытый фланец обеспечивает свободную маршрутизацию кабелей - можно использовать гильзы, переходники или муфты для герметизации вводов.

Безопасность и стандарты

• Соответствие EN 50102 (стандарт для электротехнических корпусов)
• Исполнение по GOST 15150 - климатическая устойчивость УХЛ1
• Сейсмостойкость рассчитана согласно шкале МСК-64
• Порошковое покрытие соответствует требованиям к экологической безопасности и долговечности
• Элементы заземления включены в комплект - требуется самостоятельное подключение медным проводником

Преимущества

• Высокая механическая прочность благодаря двойной толщине стали в двери и усиленному фланцу
• IP66 гарантирует работу даже во время сильного дождя или мойки оборудования
• KI10 предохраняет от случайных ударов инструментом или предметами
• Реверсивная дверь снижает необходимость перенастройки места установки
• Регулируемая плита позволяет адаптировать внутреннее пространство под любую аппаратуру
• Порошковое покрытие не требует обслуживания и сохраняет цвет более 10 лет
• Комплексная сертификация делает корпус допустимым для использования в опасных зонах

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствуют взрывозащищенные сертификаты Ex
• Не рекомендуется для постоянного погружения в жидкости - IP66 не предусматривает длительного контакта с водой
• Отсутствие встроенного теплообмена - при высоких нагрузках оборудования возможен нагрев; требуется принудительная вентиляция или термореле
• Не содержит внутреннего освещения - при необходимости установки светильника потребуется доработка
• Комплект заземления не включает провода - необходимо приобрести их дополнительно

Примеры использования

• Щит управления частотным преобразователем на насосной станции
• Автоматический щит учета электроэнергии на фасаде административного здания
• Контрольный пункт системы видеонаблюдения на улице
• Распределительный шкаф сигнализации трассы трубопровода
• Ящик связи для передачи сигналов между участками производства

Практические советы

• Перед монтажом проверьте посадочные отверстия на соответствие диаметрам вводных кабельных втулок - используйте уплотнители для исключения попадания влаги
• При установке на столб выбирайте кронштейны с возможностью вертикальной регулировки - так проще добиться нужного уровня доступа к дверям
• Для увеличения срока службы в местах с высокой влажностью применяйте силиконовые герметики вокруг всех вводов
• Обязательно выполните заземление - подсоедините медный провод 6–10 мм2 к контактной пластине внутри корпуса
• При использовании в холодном климате следите за конденсацией - возможно применение термостатического нагревателя
• Артикул r5st0649wmp - единственный вариант этого формата в серии RAM block от DKC; другие модели имеют другую глубину или наличие монтажной панели
