Корпус сварной навесной ST с прозрачной дверью и М/П ВхШхГ 600 x 400 250 | R5STX0649 DKC ДКС

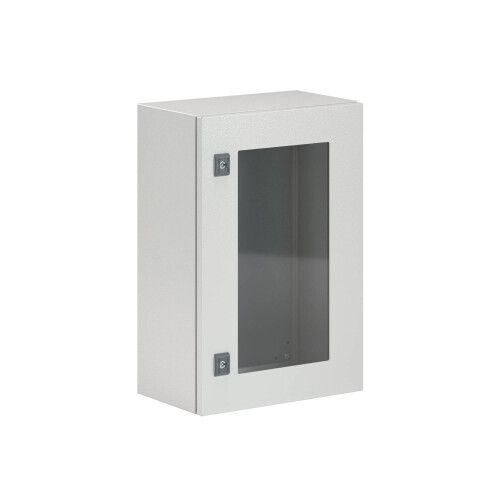

Корпус навесной ST с монтажной панелью и прозрачной дверью 600x400x250 мм от DKC (ДКС), артикул r5stx0649, предназначен для установки электротехнического оборудования в условиях открытых площадок и производственных помещений. Его прочная стальная конструкция, степень защиты IP65 и ударопрочность IK10 обеспечивают надёжную работу даже в сложных климатических условиях.

Назначение и область применения

Этот корпус используется для размещения аппаратов управления, автоматики, коммутационных устройств и распределительных элементов. Подходит для систем автоматизации технологического оборудования, контроля энергопотребления, управления освещением и другими задачами, где требуется защита от внешних воздействий. Применяется на объектах с высокими требованиями к защите: промышленные цеха, насосные станции, уличные щитовые, транспортные терминалы, объекты ЖКХ.

Технические характеристики

• Габариты: 600×400×250 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с закалённым стеклом толщиной 5 мм
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Количество дверей: одна, реверсивная - можно открывать влево или вправо
• Замки: два поворотных, обеспечивают надёжное запирание
• Способ монтажа: настенный, также возможна установка на столб
• Метрический монтаж: да - есть подготовленные отверстия под метрические крепления
• Соединяемый в ряд: да - позволяет соединять несколько корпусов друг с другом для формирования линейных решений
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и агрессивной среды
• Группа горючести: Г1 - материал не поддерживает горение

Совместимость и монтаж

Корпус легко монтируется на вертикальную поверхность с помощью предварительно установленных кронштейнов. Для установки на столб используются специальные крепёжные элементы, входящие в комплект. На задней стенке предусмотрен сплошной фланец с готовыми отверстиями для ввода кабелей - можно просверливать отверстия нужного диаметра без потери степени защиты. Монтажная панель имеет перфорацию под DIN-рейки и метрические крепления, что ускоряет сборку внутреннего оборудования. Все крепёжные точки совместимы с типовыми элементами автоматики и распределительных устройств.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических корпусов: IP65 обеспечивает защиту от попадания пыли и водяных струй, IK10 гарантирует механическую устойчивость к ударам. Климатические классы УХЛ1, ОМ2, ОМ3 позволяют использовать корпус в регионах с суровым климатом. Закалённое стекло двери не рассыпается при разрушении - снижает риск травм. Наличие комплекта заземления (без проводов) позволяет оперативно выполнить заземление оборудования после установки.

Преимущества

• Высокая жесткость конструкции благодаря толщине стали и усиленному фланцу
• Прозрачная дверь позволяет контролировать состояние оборудования без вскрытия корпуса
• Реверсивная дверь удобна при ограниченном доступе с одной стороны
• Сплошной фланец исключает потерю герметичности при сверлении отверстий
• Двунаправленная разметка монтажной панели упрощает расположение оборудования
• Возможность соединения нескольких корпусов в ряд - экономия места и унификация системы

Ограничения применения

Не рекомендуется применять корпус в местах постоянного прямого контакта с химически активными жидкостями (например, кислоты, растворители), так как порошковое покрытие не обеспечивает полную химическую стойкость. Также не следует использовать в условиях длительного пребывания под прямым солнечным светом при температурах выше +40C - возможно ускоренное старение материала двери. Корпус не является взрывозащищённым и не предназначен для зон с опасностью взрыва газов или пыли.

Примеры использования

• Уличный щит управления насосной станцией
• Корпус для PLC и реле на конвейере в пищевой промышленности
• Распределительный щит на автозаправочной станции
• Центральный пункт управления освещением в парковой зоне
• Объединённая система из трёх корпусов ST для распределения питания на производстве

Практические советы

• Перед монтажом проверьте, чтобы отверстия в фланце были точно согласованы с диаметром вводимых кабелей - используйте подходящие кабельные вводы для сохранения IP65
• При использовании на столбе убедитесь, что диаметр опоры соответствует размерам крепёжных планок - в комплекте они универсальны, но требуют точной подгонки
• При необходимости модификации корпуса (просверливание новых отверстий) делайте это внутри фланцевой зоны - это сохранит целостность защиты
• Для долговечности периодически проверяйте плотность закрытия двери и состояние замков - особенно в условиях высокой влажности
• Артикул r5stx0649 - один из базовых размеров серии RAM block; при необходимости расширения системы выбирайте другие модели этой же серии для совместимости по форме и креплениям
