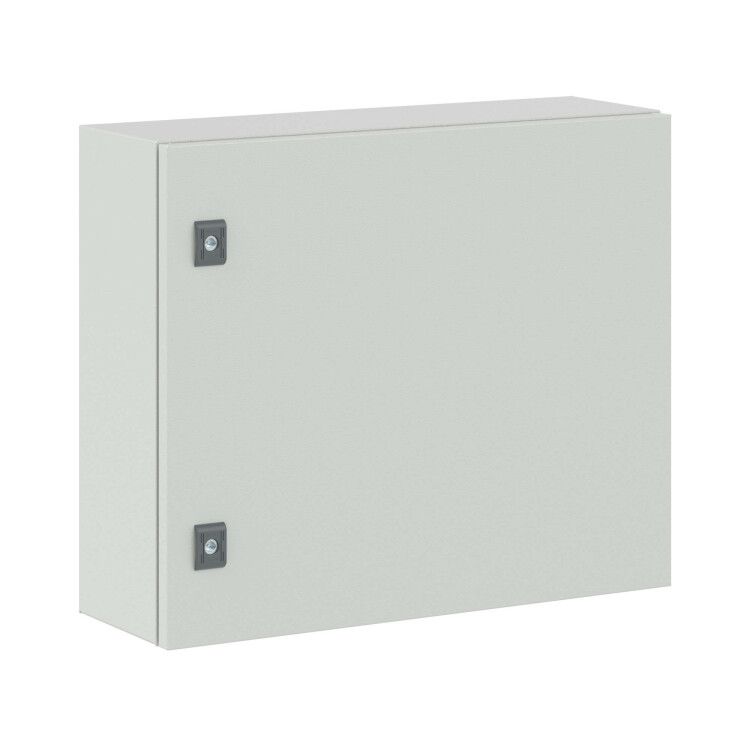

Корпус сварной навесной серии ST с М/П Размер: 500x600x200 мм (ВxШxГ) | R5ST0562 DKC ДКС

Корпус навесной серии ST с монтажной платой размер 500x600x200 мм (ВxШxГ) IP65-IP66 IK10 от DKC (ДКС) - это прочный щит для наружной и внутренней установки оборудования, рассчитанный на жесткие условия эксплуатации. Артикул r5st0562 обеспечивает надежную защиту от пыли, влаги и механических воздействий, подходя для монтажа в промышленных зонах, на улице и в условиях повышенной вибрации.

Назначение и область применения

Корпус навесной серии ST с монтажной платой предназначен для размещения электрооборудования: автоматических выключателей, контакторов, реле, модулей управления, преобразователей частоты и других компонентов. Подходит для установки как внутри помещений, так и на улице - например, на фасадах зданий, в цехах, на насосных станциях, в системах автоматизации. Благодаря высокой степени защиты и ударостойкости, используется там, где возможны случайные удары, вандализм или агрессивная среда.

Технические характеристики

• Габариты: 500 × 600 × 200 мм (высота × ширина × глубина)
• Степень защиты: IP66 - полная защита от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг груза, падающего с высоты 1 м)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Покрытие: порошковая краска RAL 7035 (серый каменный)
• Задняя дверь: есть
• Количество дверей: одна
• Количество замков: два, с двойной бородкой 3 мм
• Защита от влаги: загнутые кромки корпуса исключают попадание воды и мусора внутрь
• Изоляция двери: внутренний слой вспененного полиуретана повышает герметичность
• Крыша: скатная - отводит осадки
• Вентиляция: дверь вентилируемая - обеспечивает естественную циркуляцию воздуха
• Стекло: застекленная дверь - позволяет визуально контролировать состояние оборудования без открывания
• Крепление: возможность крепления на столб
• Монтаж: совместим с метрическими крепежными элементами

Совместимость и монтаж

Корпус навесной серии ST с монтажной платой легко монтируется на стену или столб с помощью предусмотренных крепежных отверстий. Монтажная плата из оцинкованной стали имеет перфорацию под стандартные DIN-рейки и метрические крепления - можно сразу фиксировать оборудование без дополнительных оснований. Для установки в ряд несколько корпусов можно соединить между собой - это удобно при необходимости расширения системы. Установка требует минимум инструментов: уровень, сверло, болты M6–M8. Крепление на столб возможно благодаря наличию специальных кронштейнов в комплекте (не указаны явно, но функция подтверждена в характеристиках).

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для электротехнических шкафов) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждает соответствие стандарту IEC 62262. Порошковое покрытие устойчиво к коррозии и химическим воздействиям, что делает изделие безопасным для длительной работы в агрессивной среде. Наличие двух замков снижает риск несанкционированного доступа.

Преимущества

• Высокая механическая прочность - выдерживает удары, давление, вандализм
• IP66 + загнутые кромки = гарантированная герметичность даже при сильном дожде
• Встроенные вентиляционные отверстия в двери предотвращают перегрев без потери защиты
• Застекленная дверь позволяет контролировать работу оборудования без вскрытия
• Монтажная плата толщиной 1,8 мм выдерживает нагрузку тяжелых устройств (например, частотных преобразователей)
• Скатная крыша исключает скопление воды и снега
• Порошковая окраска RAL 7035 - долговечна, не выгорает на солнце

Ограничения применения

• Не предназначены для постоянного погружения в воду - IP66 не равен IP68
• Не рекомендуется использовать в местах с постоянным воздействием кислот, щелочей или растворителей - порошковое покрытие устойчиво, но не ко всем химикатам
• При температуре ниже –40 C материал может стать более хрупким - проверьте допустимый диапазон для вашего региона
• Внутренние размеры после установки монтажной платы и двери - около 450×550×170 мм; учитывайте габариты оборудования
• Не содержит встроенного терморегулирования - при высоких температурах окружающей среды требуется внешняя система охлаждения

Примеры использования

• Электрощит на уличной подстанции для питания освещения
• Контрольный шкаф на конвейере в пищевой промышленности
• Автоматический щит управления насосной станцией
• Распределительный пункт на объекте ЖКХ с креплением на столб
• Шкаф управления вентиляцией на кровле здания

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были закрыты заглушками - открытые отверстия нарушают IP66
• При использовании в холодном климате убедитесь, что конденсат не образуется внутри - используйте нагревательные элементы или вентиляторы, если необходимо
• При соединении нескольких корпусов в ряд соблюдайте минимальный зазор 10 мм между ними для теплоотвода
• При установке на столб используйте антивандальные крепления - корпус тяжелый (более 20 кг), и недостаточно одного крепления
• При заказе запасных деталей (замки, стекло, панель) указывайте артикул r5st0562 и серию RAM block - это гарантирует точное совпадение
• Не применяйте для установки взрывоопасных устройств - корпус не является взрывозащищенным
