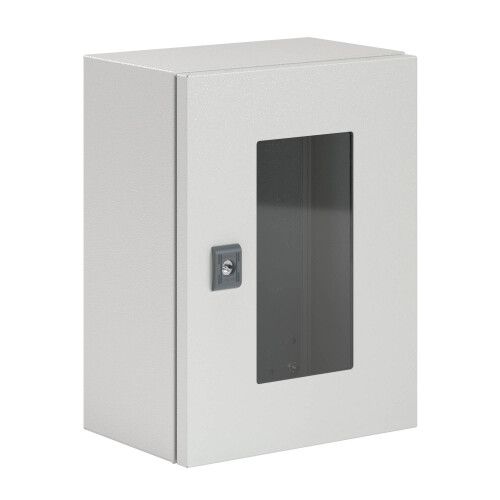

Корпус сварной навесной ST с прозрачной дверью и М/П ВхШхГ 400 x 300 200 | R5STX0432 DKC ДКС

Корпус навесной сварной серия ST с монтажной панелью и прозрачной дверью ВхШхГ 400x300x200 мм от DKC (ДКС), артикул r5stx0432, предназначен для установки внутри и снаружи помещений - используется для сборки щитов управления, автоматики и распределения электроэнергии. Его прочная стальная конструкция и высокая степень защиты делают его надёжным решением для промышленных условий.

Назначение и область применения

Этот корпус применяется для размещения коммутационного оборудования: автоматических выключателей, контакторов, реле, модулей PLC, клеммников и других элементов автоматизации. Подходит для монтажа на стене или столбе, в том числе на улице. Часто используется на объектах с повышенными требованиями к защите: насосных станциях, конвейерах, тепловых пунктах, наружных распределительных устройствах.

Технические характеристики

• Габариты: 400×300×200 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,2 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой под метрическую установку
• Дверь: прозрачная, из закалённого стекла толщиной 5 мм, реверсивная (можно открывать влево или вправо)
• Степень защиты: IP65 - полная герметичность от пыли и струй воды под давлением
• Ударопрочность: IK09 - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Крепление: настенное и на столб - предусмотрены кронштейны и отверстия для болтов
• Фланец: сплошной, для ввода кабелей через нижнюю часть корпуса
• Заземление: комплект без проводов - требуется самостоятельное подключение медного провода
• Цвет: RAL 7035 (серый каменный)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости
• Группа горючести: Г1 - материал не распространяет горение

Совместимость и монтаж

Корпус совместим со всеми типами DIN-рейки и стандартными креплениями для аппаратов. Монтажная панель имеет перфорацию под M4/M6, что позволяет легко фиксировать оборудование без дополнительных адаптеров. Для установки используются предварительно подготовленные отверстия в задней стенке - можно крепить прямо на стену или на металлический столб. Возможна последовательная установка нескольких корпусов в ряд благодаря наличию выступов и пазов на боковых гранях. Открытый монтаж допускается - корпус не требует внутреннего ящика или дополнительной обшивки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования: IP65 обеспечивает защиту от попадания пыли и водяных струй, IK09 гарантирует механическую устойчивость к случайным ударам. Климатические классы УХЛ1 и ОМ2/ОМ3 позволяют использовать корпус в суровых условиях - от холодных регионов до влажных производственных площадок. Прозрачная дверь выполнена из закалённого стекла, которое не рассыпается при разрушении - снижает риск травм.

Преимущества

• Высокая жесткость конструкции - стальные стенки обеспечивают долговечность даже при нагрузках
• Прозрачная дверь - позволяет контролировать состояние оборудования без вскрытия корпуса
• Сплошной фланец - исключает протечки и попадание пыли через вводы кабелей
• Двунаправленная разметка монтажной панели - ускоряет сборку и упрощает проектирование
• Поддержка монтажа в ряд - удобно для компактных группировок устройств
• Порошковое покрытие - устойчиво к царапинам, коррозии и воздействию УФ-излучения

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует взрывозащита Ex
• Комплект заземления не содержит проводов - необходимо самостоятельно выбрать и проложить медный проводник нужного сечения
• Прозрачная дверь не защищает от прямого солнечного света - при длительном нагреве возможен перегрев внутренних компонентов; рекомендуется установка в тени или с вентиляцией
• Глубина 200 мм ограничивает использование крупногабаритных устройств - например, частотных преобразователей большого формата

Примеры использования

• Наружный щит управления насосной станцией
• Распределительный пункт на производственной линии
• Автоматический щит освещения во дворе или на парковке
• Контрольный шкаф для системы видеонаблюдения на улице
• Объединённая группа из трёх корпусов ST на одном столбе для распределения питания по участкам

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с крепёжными точками на стене или столбе
• При использовании в сыром климате обязательно используйте термокомпенсирующие прокладки вокруг кабельных вводов
• Для быстрого доступа к оборудованию выбирайте вариант с реверсивной дверью - её можно поменять направление открытия после установки
• Учитывайте, что корпус не имеет встроенной вентиляции - при мощных нагрузках добавьте принудительную вентиляцию или радиаторы
• Артикул r5stx0432 - это один из базовых размеров серии ST. Если нужны большие или меньшие варианты - проверьте наличие аналогов в каталоге DKC (ДКС)
