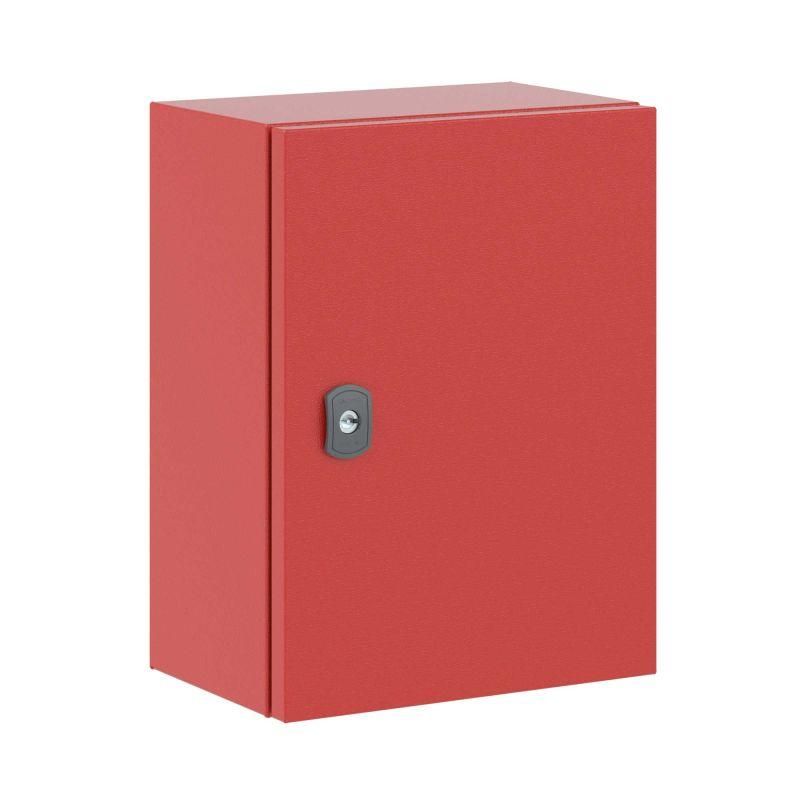

Корпус сварной навесной ST с М/П ВхШхГ 400 х 300 200 мм RAL3020 красный |R5ST0432-RAL3020 | DKC ДКС

Корпус навесной ST с монтажной панелью ВхШхГ 400x300x200 мм RAL3020 от DKC - прочный металлический кожух с внутренней монтажной платой, предназначенный для размещения оборудования автоматизации и распределения электроэнергии в условиях улицы или промзоны. Артикул r5st0432-ral3020 обеспечивает надёжную защиту от внешних воздействий и совместим со стандартными компонентами управления.

Назначение и область применения

Корпус навесной ST с монтажной панелью используется для размещения аппаратуры управления, реле, контакторов, модулей PLC, автоматических выключателей и других элементов электрощитового оборудования. Подходит для установки на улице, в цехах, на объектах ЖКХ, транспорта, энергетики и промышленного производства. Благодаря высокой степени защиты и ударопрочности, корпус навесной ST с монтажной панелью применяется там, где важна долговечность и безопасность.

Технические характеристики

• Размеры: 400×300×200 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,2 мм с порошковым покрытием RAL3020
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажной среде
• Группа горючести: Г1 - материал не поддерживает горение
• Цвет: красный RAL3020
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Тип двери: со стеклом и вентиляционными отверстиями
• Задняя дверь: есть - позволяет доступ к тыльной стороне корпуса
• Фланец: сплошной, для ввода кабелей
• Крепление: навесное, на столб, настенное, напольное
• Возможность соединения в ряд: да - несколько корпусов можно стыковать друг с другом

Совместимость и монтаж

Корпус навесной ST с монтажной панелью легко монтируется любым способом: на стену, столб, пол или в нишу. Для крепления используются предложенные в комплекте кронштейны и отверстия. Монтажная панель имеет перфорацию под стандартные DIN-рейки и крепёж M4–M6. Открытые стороны позволяют удобно прокладывать кабели через сплошной фланец. При установке в стену требуется подготовить проём по габаритам корпуса. Соединение в ряд выполняется без дополнительных деталей - корпуса плотно подходят друг к другу.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для работы в условиях повышенной влажности, запылённости и механических нагрузок. Степень защиты IP66 исключает попадание воды даже при сильном дожде или мойке. Ударопрочность IK10 гарантирует сохранность внутри при случайных ударах. Климатические классы УХЛ1 и ОМ2/ОМ3 обеспечивают работу в суровых условиях России и стран СНГ. Наличие комплекта заземления (без проводов) требует самостоятельного подключения медным проводником к контуру заземления объекта.

Преимущества

• Высокая жесткость благодаря толстой стали и усиленной монтажной плате
• Порошковое покрытие устойчиво к коррозии, UV-излучению и химикатам
• Реверсивная дверь - удобство при расположении в ограниченном пространстве
• Стеклянная дверь позволяет контролировать состояние приборов без вскрытия
• Вентиляция в двери снижает риск перегрева при длительной работе
• Сплошной фланец минимизирует риск проникновения влаги и насекомых
• Возможность настенного, напольного и столбового монтажа - универсальность применения

Ограничения применения

• Не предназначен для взрывоопасных зон (не имеет взрывозащиты Ex)
• Не рассчитан на постоянное погружение в воду - IP66 не равно IP68
• Порошковое покрытие может повредиться при механическом воздействии острыми предметами
• Комплект заземления не содержит провода - необходимо приобрести его отдельно
• При установке в стену требуется точное соблюдение размеров проёма - корпус не регулируется

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на опоре ЛЭП
• Контрольный шкаф на конвейере в пищевой промышленности
• Автоматический щит освещения в парковой зоне
• Объединённые в ряд корпуса для системы видеонаблюдения на территории завода

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на монтажной плате соответствуют вашим устройствам - разметка двунаправленная, но не все крепления одинаковые
• Используйте кабельные вводы с уплотнителями, чтобы сохранить степень защиты IP66
• При установке на столб используйте дополнительно антивандальные болты
• При соединении нескольких корпусов в ряд - убедитесь, что они установлены на одной линии, иначе возникнут зазоры
• Для обслуживания часто используемых устройств выбирайте вариант со стеклянной дверью - не нужно каждый раз открывать корпус
• Артикул r5st0432-ral3020 - единственный в серии RAM block с такими габаритами и цветом; другие модели имеют другой размер или окраску
