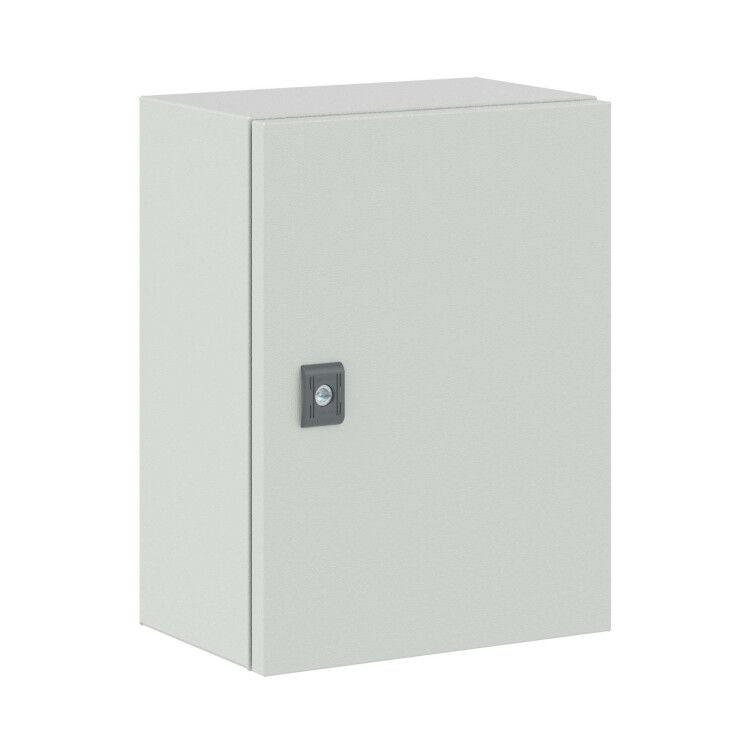

Корпус сварной навесной серии ST с М/П Размер: 400x300x200 мм (ВxШxГ) | R5ST0432 DKC ДКС

Корпус навесной сварной ST с монтажной платой 400x300x200 мм IP65-IP66 IK10 от DKC (ДКС) — надёжный щит для монтажа электрооборудования в условиях повышенной запылённости, влажности и риска механических воздействий. Артикул r5st0432 предназначен для наружной установки и совместим с оборудованием по метрической системе.

Назначение и область применения

Корпус навесной сварной ST с монтажной платой 400x300x200 мм IP65-IP66 IK10 используется для защиты электронных компонентов, автоматических устройств, контакторов, реле и других элементов управления в условиях открытых площадок, на улице, в цехах с агрессивной средой. Подходит для установки на столбы, стены, опоры. Применяется в системах автоматизации, на транспорте, в энергетике, на объектах ЖКХ и промышленных предприятиях.

Технические характеристики

• Габариты: 400×300×200 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP66 — полная защита от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 — выдерживает удар энергией 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Покрытие: порошковая краска, устойчивая к УФ-излучению и коррозии
• Цвет: серый
• Замок: одноключевой, с двойной бородкой 3 мм
• Дверь: одна, застеклённая и вентилируемая
• Крепление: навесное, возможно крепление на столб
• Совместимость: метрический монтаж (M4–M10)
• Комплектация: монтажная плата, дверь с замком, вентиляционные отверстия, уплотнители

Совместимость и монтаж

Корпус навесной сварной ST с монтажной платой 400x300x200 мм IP65-IP66 IK10 имеет готовую монтажную плату с перфорацией под стандартные крепления M4–M10. Для установки используются болты или анкеры через отверстия в боковых стенках или нижнем основании. Возможна установка на вертикальные опоры — предусмотрены специальные крепёжные проушины. Корпус можно соединять в ряд с другими аналогичными моделями для создания многосекционных решений. Перед монтажом проверьте соответствие посадочных отверстий на плате и габаритов оборудования.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для распределительных щитов) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждает соответствие стандарту IEC 62262. Порошковое покрытие обеспечивает долговечность в условиях температур от -40°C до +60°C. Наличие вентилируемой двери снижает риск конденсации внутри корпуса, что важно при перепадах температур.

Преимущества

• Высокая жесткость конструкции благодаря сварному каркасу и усиленным стенкам
• Усиленная герметизация: загиб кромки и вспененный полиуретан на внутренней стороне двери исключают проникновение влаги и пыли
• Монтажная плата из толстой оцинкованной стали выдерживает нагрузку тяжёлого оборудования без деформации
• Защита от взлома: двухбородочный замок и прочная стальная дверь
• Износостойкое порошковое покрытие сохраняет внешний вид и функциональность при длительном использовании на улице

Ограничения применения

• Не предназначена для постоянного погружения в воду — IP66 не гарантирует герметичность при затоплении
• Не рекомендуется использовать в зонах с химически активными парами (например, кислотные/щелочные испарения) — материал не рассчитан на агрессивную химию
• Внутренняя температура не должна превышать +60°C; при более высоких значениях требуется принудительное охлаждение
• Застеклённая дверь не является противопожарной — не применяйте в местах с риском возгорания оборудования

Примеры использования

• Электрошкаф управления насосной станцией на улице
• Распределительный щит на фасаде здания для освещения
• Контрольный пункт на конвейере в пищевом производстве
• Автоматика для системы видеонаблюдения на уличной камере
• Шкаф управления светофором или дорожным оборудованием

Практические советы

• Перед установкой проверьте, чтобы все провода входили через герметичные вводы — не используйте просто просверленные отверстия
• При монтаже на столб используйте крепёж с антикоррозийным покрытием и убедитесь, что корпус установлен строго вертикально
• Для удобства обслуживания оставьте минимум 300 мм свободного пространства перед дверью
• Проверяйте состояние уплотнителей двери каждые 6–12 месяцев — особенно после зимних условий
• Артикул r5st0432 подходит для замены старых корпусов того же формата — совпадают габариты и расположение креплений
