Корпус сварной навесной ST с М/П ВхШхГ 1000 x 600 250 | R5ST1069 DKC ДКС

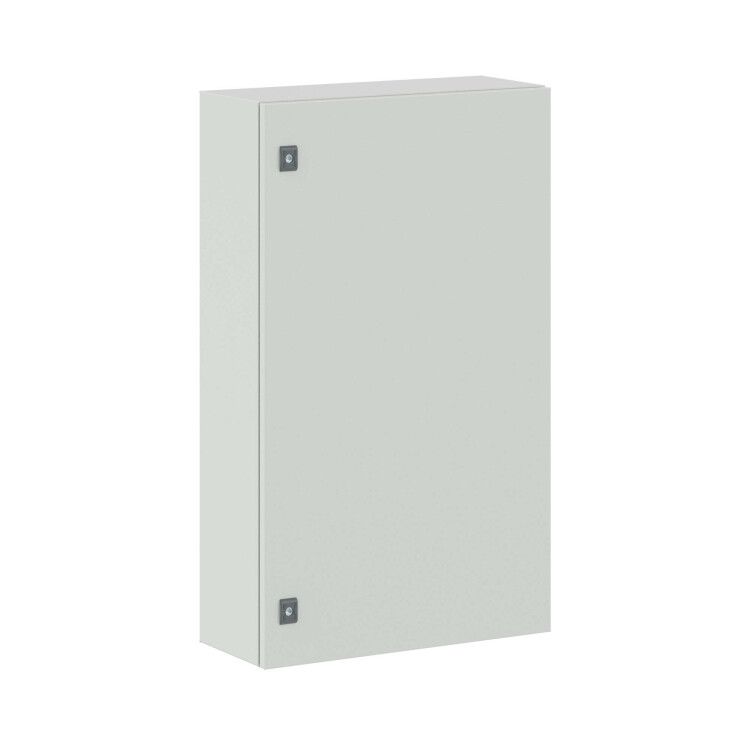

Корпус навесной сварной ST с монтажной платой 1000x600x250 мм IP65-IP66 IK10 от DKC (ДКС) — надёжный щит для монтажа электрооборудования в условиях повышенной запылённости, влажности и механических нагрузок. Артикул r5st1069 подходит для установки как в помещениях, так и на улице, особенно там, где важна долговечность и защита от внешних воздействий.

Назначение и область применения

Корпус навесной сварной ST с монтажной платой предназначен для размещения коммутационного оборудования: автоматических выключателей, контакторов, реле, модулей управления, распределительных шин и других компонентов. Благодаря защите IP65–IP66 и ударопрочности IK10, он используется в промышленных зонах, на объектах ЖКХ, транспорте, энергетике и на открытых площадках — например, возле насосных станций, на фасадах зданий или рядом с производственным оборудованием.

Технические характеристики

• Габариты: 1000 × 600 × 250 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP65 – защита от струй воды; IP66 – защита от мощных струй воды
• Ударопрочность: IK10 — выдерживает удар энергией до 20 Дж (эквивалент 2 кг груза с высоты 1 м)
• Покрытие: порошковая краска, матовый серый цвет
• Замки: два ключевых замка с двойной бородкой 3 мм
• Дверь: одна, вентилируемая, с уплотнением из вспененного полиуретана
• Крепление: навесное, возможно крепление на столбе
• Соединение в ряд: да — возможность установки нескольких корпусов рядом без потери герметичности
• Монтаж: совместим с метрическими креплениями (M4–M8)

Совместимость и монтаж

Корпус навесной сварной ST с монтажной платой 1000x600x250 мм IP65-IP66 IK10 оснащён жёстко закреплённой монтажной платой, что исключает необходимость самостоятельной установки крепёжных профилей. Для монтажа используются четыре точки крепления на задней стенке — они подходят под стандартные кронштейны и анкерные болты. Возможность крепления на столбе делает его удобным для установки на опорах ЛЭП, уличных щитовых или в местах с ограниченным доступом. Учитывайте посадочные размеры: глубина 250 мм требует свободного пространства минимум 300 мм для открывания двери.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для электротехнических шкафов) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждает соответствие стандарту IEC 62262. Порошковое покрытие обеспечивает антикоррозийную стойкость в соответствии с ISO 12944-C4. Все материалы не поддерживают горение и не выделяют токсичных веществ при нормальных условиях эксплуатации.

Преимущества

• Высокая прочность конструкции: сварной каркас и усиленная дверь обеспечивают долгую службу даже при частых механических воздействиях
• Надёжная герметизация: загиб кромки + полиуретановое уплотнение на двери гарантируют класс IP65–IP66 без дополнительных уплотнителей
• Удобство обслуживания: вентилируемая дверь снижает риск перегрева, а две замка повышают безопасность против несанкционированного доступа
• Готовая монтажная плата: не требуется доработка — можно сразу крепить тяжёлое оборудование весом до 50 кг
• Совместимость с другими корпусами серии RAM block: легко формируются линии шкафов при необходимости масштабирования системы

Ограничения применения

• Не предназначена для постоянного погружения в воду — IP66 не эквивалентен IP68
• Не рекомендуется для установки в средах с агрессивными химическими парами (например, кислоты, щёлочи) — порошковое покрытие не рассчитано на такие условия
• При температуре ниже -30°C возможна потеря эластичности уплотнителя — проверьте совместимость с вашим климатическим регионом
• Максимальная масса установленного оборудования не должна превышать 50 кг — превышение может деформировать монтажную плату

Примеры использования

• Уличный распределительный щит на автостоянке с автоматикой освещения
• Шкаф управления насосной станцией в системе водоснабжения
• Корпус для PLC и реле на конвейере в пищевой промышленности
• Распределительный пункт на железнодорожном переезде
• Аппаратный шкаф на крыше здания с системой видеонаблюдения

Практические советы

• Перед монтажом проверьте, чтобы отверстия для кабельных вводов были правильно расположены — корпус имеет готовые места, но не содержит вводы, их нужно докупить отдельно
• Используйте кабельные вводы с IP65+ — иначе защита корпуса будет нарушена
• При установке на столб используйте стальные кронштейны с антивибрационными прокладками
• При групповой установке нескольких корпусов r5st1069 соблюдайте минимальный зазор 50 мм между ними для теплоотвода и доступа к замкам
• Проверяйте состояние уплотнителя каждые 6–12 месяцев — особенно после зимнего периода
