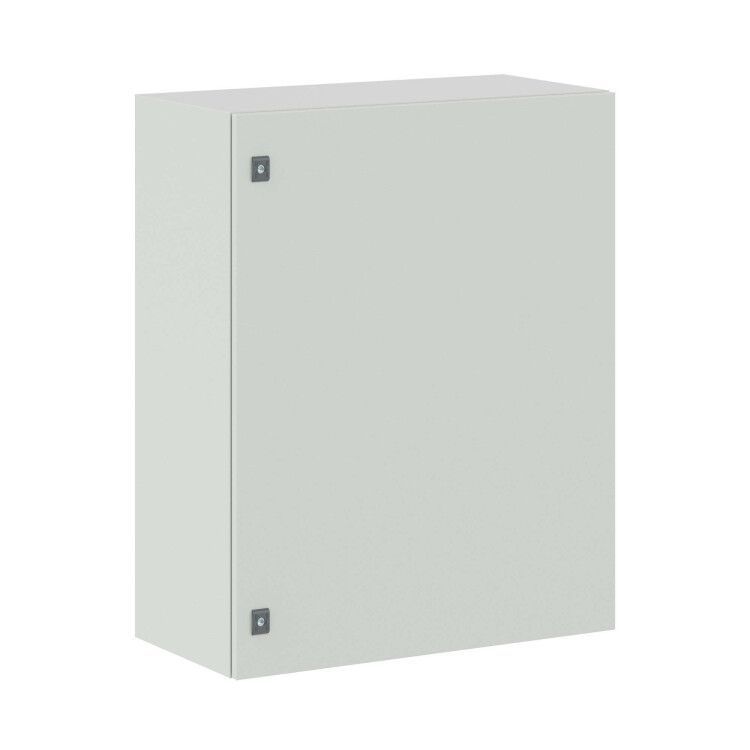

Корпус сварной навесной ST с М/П ВхШхГ 1000 x 800 400 | R5ST1084 DKC ДКС

Корпус навесной сварной ST с монтажной платой 1000x800x400 мм IP65-IP66 IK10 от DKC (ДКС) - надёжный щит для установки электрооборудования в условиях повышенной запылённости, влажности и внешнего воздействия. Артикул r5st1084 предназначен для наружного монтажа и совместим с тяжёлыми компонентами благодаря усиленной монтажной плате.

Назначение и область применения

Корпус навесной сварной ST с монтажной платой 1000x800x400 мм IP65-IP66 IK10 используется для защиты электротехнических устройств в условиях открытых площадок, на улице, в цехах с агрессивной средой. Подходит для установки автоматических выключателей, контакторов, реле, преобразователей частоты и других элементов управления. Применяется в энергетике, транспорте, промышленном оборудовании, системах автоматизации и на объектах ЖКХ.

Технические характеристики

• Габариты: 1000 × 800 × 400 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием
• Толщина стенок корпуса: 1,2 мм
• Толщина двери: 1,5 мм
• Монтажная плата: оцинкованная сталь, толщина 1,8 мм
• Степень защиты: IP65–IP66 (полная защита от пыли; защита от струй воды и временного погружения)
• Ударопрочность: IK10 (выдерживает удар энергией 20 Дж - эквивалент 5 кг груза, падающего с 40 см)
• Количество дверей: одна, со стеклом и вентиляционными отверстиями
• Замки: два, под ключ с двойной бородкой 3 мм
• Крыша: скатная, для отвода осадков
• Цвет: серый
• Крепление: навесное, возможно крепление на столб
• Соединяемость: возможность установки нескольких корпусов в один ряд
• Монтаж: совместим с метрическими креплениями (M4–M10)

Совместимость и монтаж

Корпус навесной сварной ST с монтажной платой 1000x800x400 мм IP65-IP66 IK10 рассчитан на крепление на вертикальную поверхность с помощью анкеров или болтов через отверстия в боковых стенках. Для монтажа на столб предусмотрены специальные кронштейны (не входят в комплект). Монтажная плата имеет перфорацию под стандартные DIN-рейки и метрические крепления - можно фиксировать оборудование напрямую без дополнительных планок. Учитывайте, что вес установленного оборудования не должен превышать нагрузку на монтажную плату - рекомендуемая максимальная нагрузка до 50 кг.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для распределительных щитов) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждает соответствие стандарту IEC 62262. Порошковое покрытие обеспечивает антикоррозийную стойкость в соответствии с ISO 12944-C5. Все материалы не поддерживают горение и не выделяют токсичных веществ при нормальных условиях эксплуатации.

Преимущества

• Высокая жесткость конструкции за счёт сварного каркаса и толстостенных деталей
• Усиленная монтажная плата позволяет устанавливать тяжёлое оборудование без деформаций
• Внутренняя прокладка из вспененного полиуретана на двери улучшает герметизацию и снижает риск конденсата
• Загиб кромки корпуса исключает попадание влаги и мусора внутрь
• Скатная крыша и вентилируемая дверь обеспечивают естественный отвод влаги и теплообмен
• Две точки запирания увеличивают безопасность и препятствуют несанкционированному доступу
• Возможность сборки в ряд экономит место и упрощает обслуживание групп оборудования

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 допускает лишь временное воздействие струй или брызг
• Не рекомендуется использовать в зонах с химически активными парами (например, кислотные/щелочные производства) - порошковое покрытие не устойчиво к агрессивным растворителям
• Стекло в двери не является взрывозащищённым - не применяйте в опасных зонах с риском взрыва
• При температуре ниже -30C возможна хрупкость уплотнителей - проверьте совместимость с условиями эксплуатации
• Корпус не содержит встроенного терморегулирования - при высоких температурах окружающей среды требуется принудительная вентиляция

Примеры использования

• Электрощит на уличной подстанции для питания насосов и освещения
• Контрольный щит на конвейере в пищевой промышленности
• Распределительный пункт на железнодорожной станции
• Шкаф управления насосной станцией в канализационном колодце
• Автоматизация системы вентиляции на промышленном объекте

Практические советы

• Перед монтажом проверьте, чтобы отверстия для кабельных вводов были закрыты заглушками - иначе нарушается степень защиты IP65–IP66
• Используйте кабельные вводы с уплотнением (например, M20×1,5) - они сохранят герметичность при проходе проводов
• При установке на столб используйте дополнительно кронштейны с регулировкой по углу - так легче добиться правильного положения двери
• При необходимости модернизации корпуса - можно просверлить дополнительные отверстия в монтажной плате, но не в боковых стенках - это нарушит целостность корпуса
• Для длительной эксплуатации в сырых условиях периодически проверяйте состояние уплотнителей и замков - признаки коррозии требуют немедленной замены
• Артикул r5st1084 совместим с другими изделиями серии RAM block - при замене или расширении системы можно легко найти аналоги
