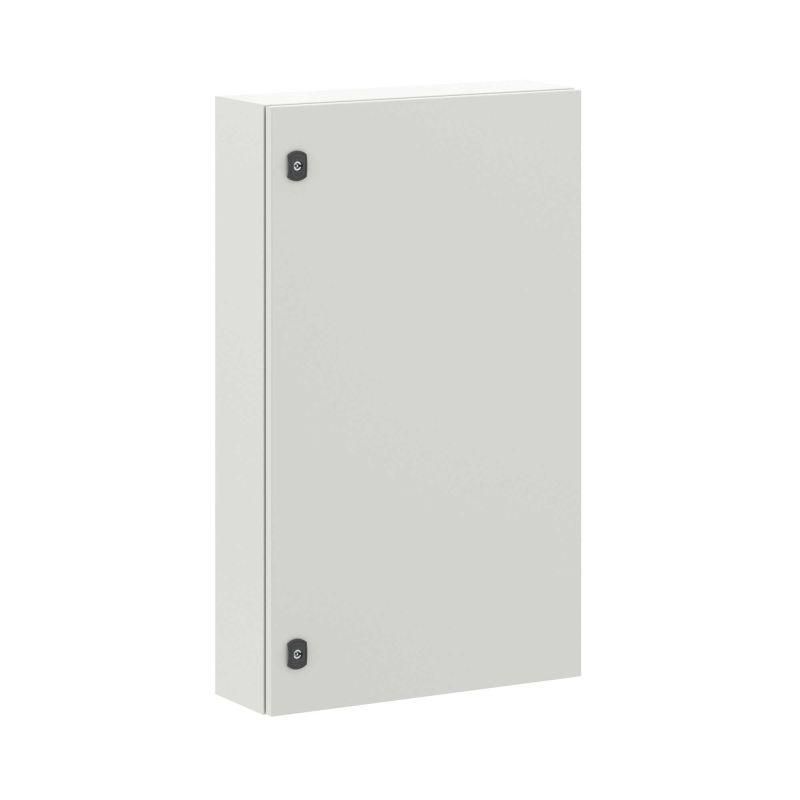

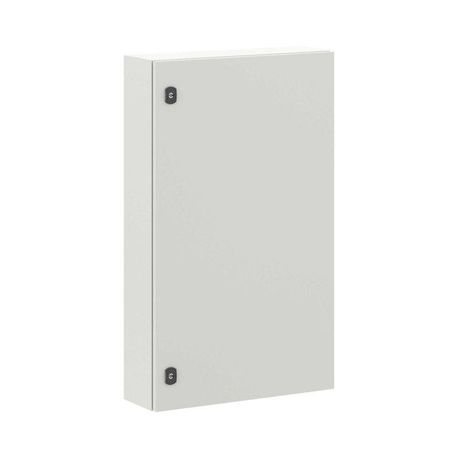

Корпус навесной STE с М/П ВхШхГ 1000x600x200 мм | R5STE1062 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 1000x600x200 мм IP66 от DKC (ДКС), артикул r5ste1062, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и сложных климатических сред. Его прочная стальная конструкция и степень защиты IP66 обеспечивают долговечную работу даже при воздействии пыли, воды и механических ударов.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 1000x600x200 мм IP66 используется для установки аппаратуры автоматизации, коммуникационных устройств, реле, контакторов, модулей ввода/вывода и других элементов электрощитового оборудования. Подходит для внешних и внутренних объектов: насосных станций, уличных щитов, пунктов управления технологическими линиями, энергообъектов, железнодорожных путей и промышленных зон. Благодаря возможности настенного, напольного и столбового монтажа - универсален для любых условий размещения.

Технические характеристики

• Размеры: 1000×600×200 мм (высота × ширина × глубина)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035 (серый антрацит)
• Монтажная панель: оцинкованная сталь 2,5 мм, усиленная для нагрузок до 80 кг
• Закрывается одной дверью с возможностью реверса (лево-право открывание)
• Фланец: сплошной, для герметичного ввода кабелей
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 1000x600x200 мм IP66 легко монтируется несколькими способами:

• На стену - через предварительно установленные кронштейны или болты в отверстиях корпуса
• На столб - предусмотрены специальные крепежные проушины снизу и сверху
• На пол - возможно установить на основание или опорную раму
• В стену - допускается встраивание в нишу при наличии достаточных зазоров вокруг

Корпус можно соединять в ряд - несколько единиц устанавливаются рядом без потери герметичности благодаря совпадению контуров и наличию уплотнителей. Для монтажа требуется минимум инструментов: уровень, перфоратор, набор болтов M8–M10. Все крепежи и детали уже входят в комплект.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях повышенной опасности. Применяет следующие нормативы:

• IEC 62208 - для корпусов электротехнических устройств
• GOST R IEC 62208-2018 - российская версия стандарта
• EN 62208 - европейский аналог

Порошковое покрытие устойчиво к коррозии, УФ-излучению и химическим веществам. Наличие комплекта заземления гарантирует безопасное отведение тока утечки. Каждый корпус проходит тестирование на герметичность перед отправкой.

Преимущества

• Высокая жесткость конструкции - корпус изготовлен из одного листа стали с точной сваркой, исключающей деформацию при вибрациях
• Усиленная монтажная панель - позволяет крепить тяжелые устройства без дополнительных усиливающих планок
• Реверсивная дверь - удобна при ограниченном доступе с одной стороны
• Защита от взлома - поворотный замок с двумя точками фиксации
• Вентилируемая и застекленная дверь - возможность контроля состояния оборудования без вскрытия
• Цвет RAL 7035 - маскирует загрязнения и снижает нагрев от солнца

Ограничения применения

Не рекомендуется использовать корпус навесной с монтажной панелью ВхШхГ 1000x600x200 мм IP66 в следующих случаях:

• В помещениях с постоянным воздействием агрессивных химикатов (например, кислотных паров или растворителей)
• При необходимости частого быстрого доступа - дверь имеет два замка и требует времени на открытие
• В условиях длительного пребывания под прямыми солнечными лучами выше +50C - хотя корпус рассчитан на этот режим, внутри может возникнуть перегрев оборудования без активного охлаждения
• Для установки в зонах с риском затопления - IP66 не предусматривает погружения в воду

Примеры использования

• Щит управления насосной станцией на улице - защита от дождя, песка и вибраций от работы насосов
• Автоматический пункт сбора данных на железной дороге - устойчивость к сильному ветру и перепадам температур
• Электрощит на производстве с высокой запыленностью - IP66 полностью исключает попадание пыли внутрь
• Распределительный щит на автостоянке - сочетание ударопрочности IK10 и возможности настенного монтажа

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с местом крепления (особенно при установке на столб)
• При использовании застекленной двери - учтите, что стекло не является термостойким; не размещайте внутри оборудование с высокой тепловой нагрузкой без принудительного охлаждения
• Для ввода кабелей используйте только подходящие вводные уплотнители - оригинальный фланец совместим с кабелями до 32 мм в диаметре
• При соединении нескольких корпусов в ряд - соблюдайте минимальный зазор между ними 10 мм для теплоотвода и обслуживания
• Проверяйте состояние уплотнителей двери каждые 6 месяцев - особенно после зимнего периода
• Артикул r5ste1062 - один из самых популярных в серии RAM block; при заказе нескольких экземпляров - закупайте сразу, чтобы избежать различий в окраске партий
