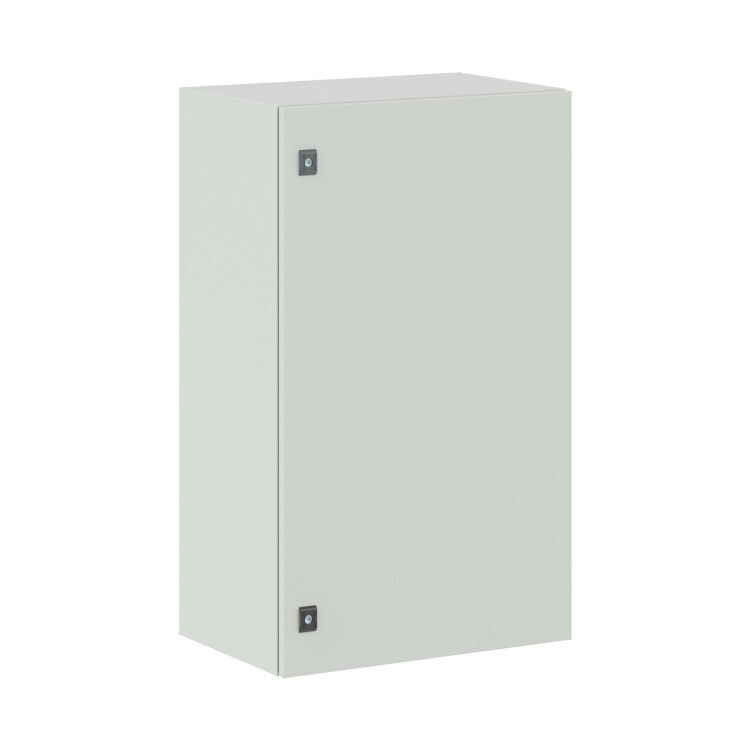

Корпус сварной навесной ST с М/П ВхШхГ 1000 x 600 400 | R5ST1064 DKC ДКС

Корпус навесной ST с монтажной платой 1000x600x400 мм IP65-IP66 IK10 от DKC (ДКС) — прочный металлический щит для наружного монтажа электрооборудования. Артикул r5st1064 входит в серию RAM block и рассчитан на жесткие условия эксплуатации: перепады температур, влажность, механические воздействия.

Назначение и область применения

Корпус навесной ST с монтажной платой 1000x600x400 мм IP65-IP66 IK10 предназначен для размещения распределительных устройств, автоматических выключателей, контакторов, реле и другого оборудования в условиях открытых площадок, на фасадах зданий, в промышленных зонах и на улице. Подходит для систем управления, автоматики, энергообеспечения и связи. Благодаря высокой степени защиты и ударостойкости используется там, где есть риск повреждения оборудования внешними факторами — например, на станциях, конвейерах, насосных пунктах или в местах общественного доступа.

Технические характеристики

• Габариты: 1000 × 600 × 400 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP65–IP66 (полная защита от пыли; защита от мощных струй воды и временного погружения)
• Ударопрочность: IK10 (выдерживает удар энергией до 20 Дж — эквивалент 2 кг груза, падающего с высоты 1 м)
• Покрытие: порошковая краска, матовый серый цвет
• Задняя дверь: да, цельнометаллическая
• Количество дверей: одна
• Замки: два, с двойной бородкой 3 мм, под ключ
• Вентиляция: да, вентилируемая дверь
• Защита от остекления: да, застекленная дверь
• Крыша: скатная, для отвода осадков
• Крепление: навесное, возможно крепление на столбе
• Соединение в ряд: да, возможность установки нескольких корпусов рядом
• Монтаж: совместим с метрическими креплениями (M4–M8)

Совместимость и монтаж

Корпус навесной ST с монтажной платой 1000x600x400 мм IP65-IP66 IK10 имеет готовую монтажную плату из оцинкованной стали — её можно использовать сразу для крепления оборудования без дополнительных профилей. Крепление на стену осуществляется через четыре угловые точки, предусмотренные конструкцией. Для установки на столб используются специальные кронштейны (не входят в комплект). Корпусы одной серии легко соединяются в ряд — между ними остаётся минимальный зазор, что обеспечивает эстетичный вид и удобство обслуживания. Установка возможна как на вертикальные поверхности, так и на горизонтальные опоры. Все отверстия для проводов имеют заводские заглушки — их можно просверлить под нужный диаметр.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (стандарт для электротехнических шкафов) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждает соответствие стандарту IEC 62262. Порошковое покрытие устойчиво к коррозии, UV-излучению и химическим веществам. Наличие двух замков и застекленной двери снижает риск несанкционированного доступа. Внутреннее покрытие двери из вспененного полиуретана дополнительно препятствует проникновению влаги и пыли, усиливая надёжность герметизации.

Преимущества

• Высокая механическая прочность — выдерживает удары, давление, случайные столкновения
• Идеальная защита от пыли и воды — IP65–IP66 позволяет применять в сырых, пыльных и уличных условиях
• Монтажная плата толщиной 1,8 мм — способна выдерживать тяжёлое оборудование без деформаций
• Скатная крыша и загнутые кромки — исключают скапливание воды и попадание мусора внутрь
• Вентилируемая и застекленная дверь — обеспечивают одновременно теплообмен и контроль состояния оборудования
• Серия RAM block — проверенная временем конструкция с единым подходом к сборке и сервису

Ограничения применения

Корпус навесной ST с монтажной платой 1000x600x400 мм IP65-IP66 IK10 не предназначен для установки в средах с постоянным погружением в воду, агрессивными химическими испарениями (например, кислоты, щёлочи) или взрывоопасной атмосферой. Температурный диапазон не указан — при работе ниже –30°C или выше +60°C рекомендуется проверять совместимость материалов. Не следует использовать в качестве основного контейнера для батарейных массивов или высоковольтных систем без дополнительной изоляции. Открытые кабельные входы требуют обязательной герметизации после монтажа.

Примеры использования

• Электрощит на фасаде производственного цеха — управление конвейерами
• Шкаф управления насосной станцией — уличная установка с влажностью и перепадами температур
• Распределительный пункт на автостоянке — защита от пыли, грязи и случайных ударов
• Автоматизация системы освещения парковки — застекленная дверь позволяет контролировать состояние светильников без вскрытия
• Коммуникационный шкаф на столбе — связь с сетями передачи данных

Практические советы

• Перед монтажом проверьте, чтобы монтажная плата была ровной — при необходимости используйте уровень
• При сверлении отверстий под кабели применяйте герметики и резиновые вставки — это сохраняет класс IP65–IP66
• Не забывайте закручивать оба замка — один замок не гарантирует полноценную защиту
• При установке на столб используйте антивандальные кронштейны — корпус весит более 20 кг
• Для долговечности периодически проверяйте состояние уплотнителей двери — они не меняются, но могут терять эластичность
• Артикул r5st1064 совместим с другими изделиями серии RAM block — запчасти и двери взаимозаменяемы
• При заказе нескольких корпусов — выбирайте одинаковое направление открывания дверей для удобства обслуживания
