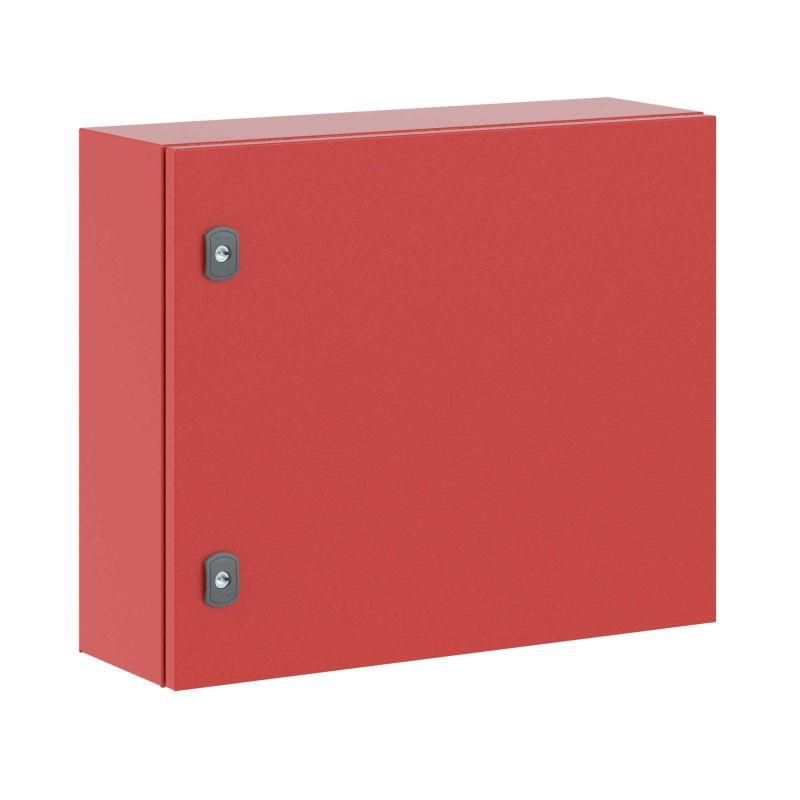

Корпус навесной ST с М/П ВхШхГ 500x600x200 мм, RAL3020 красный | R5ST0562-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 500x600x200 мм, цвет RAL3020, серия ST от DKC (ДКС) - прочный металлический кожух с застекленной и вентилируемой дверью, предназначен для наружного и внутреннего монтажа оборудования автоматизации и распределения электроэнергии. Артикул r5st0562-ral3020 обеспечивает надежную защиту от внешних воздействий и позволяет легко устанавливать модульные устройства на встроенную панель.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 500x600x200 мм, цвет RAL3020, серия ST используется для размещения аппаратуры управления, коммутационных устройств, реле, контакторов и других элементов систем автоматизации. Подходит для установки в условиях повышенной влажности, запыленности и перепадов температур. Применяется на объектах энергетики, промышленности, ЖКХ, транспорте - например, для щитов управления насосными станциями, конвейерами, освещением, вентиляцией.

Технические характеристики

• Размеры: высота 500 мм, ширина 600 мм, глубина 200 мм
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Цвет: RAL 3020 (красный)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - для работы в холодном, влажном и агрессивном воздухе
• Группа горючести: Г1 - самозатухающий материал
• Тип поверхности: порошковое покрытие - устойчиво к царапинам и коррозии
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Задняя дверь: есть - доступ к задней части корпуса
• Защита от взлома: поворотный замок ×2
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Застекленная дверь: да - возможность визуального контроля состояния оборудования
• Фланец: сплошной, для ввода кабелей
• Крепление: настенное, напольное, на столб
• Соединение в ряд: возможно - несколько корпусов можно соединить друг с другом

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 500x600x200 мм, цвет RAL3020, серия ST совместим с любыми стандартными DIN-рейками и модульным оборудованием шириной до 200 мм. Для монтажа используются предварительно подготовленные отверстия на задней стенке и боковых гранях. Настройка положения двери - реверсивная система крепления позволяет менять направление открывания без дополнительных деталей. Крепление на столб требует хомутов или специальных кронштейнов (не входят в комплект). При установке в стену необходимо предусмотреть достаточную глубину проема - корпус выступает на 200 мм. Соединение в ряд выполняется через боковые планки - обеспечивают электрическую связь и механическую жесткость.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для электрощитов), EN 50102 (ударопрочность IK10), GOST R IEC 60529 (IP66). Климатические классы УХЛ1, ОМ2, ОМ3 позволяют использовать изделие в регионах с суровым климатом. Порошковое покрытие не содержит свинца и фталатов, безопасно для окружающей среды. Сейсмостойкость 9 баллов делает корпус пригодным для установки в сейсмоактивных зонах. Наличие комплекта заземления (без проводов) гарантирует соблюдение норм безопасности при подключении.

Преимущества

• Высокая механическая прочность благодаря толстым стенкам и стальной раме
• Интегрированная монтажная панель снижает время сборки - не требуется доп. крепление
• Застекленная дверь позволяет контролировать работу оборудования без вскрытия
• Вентиляция двери предотвращает перегрев внутри при длительной нагрузке
• Порошковое покрытие устойчиво к УФ-лучам, коррозии и химическим веществам
• Поддержка нескольких способов установки - универсальность для разных условий
• Возможность соединения в ряд - удобство при масштабировании системы

Ограничения применения

• Не предназначен для установки в помещениях с постоянным погружением в воду - IP66 не обеспечивает долговременного подводного режима
• Порошковое покрытие может повредиться при механическом воздействии острыми предметами
• Комплект заземления не включает провода - их нужно приобрести отдельно
• Глубина 200 мм ограничивает установку крупногабаритных устройств - проверяйте габариты оборудования перед монтажом
• Не рекомендован для установки в местах с частыми взрывоопасными выбросами - не имеет взрывозащиты Ex

Примеры использования

• Щит управления насосной станцией на улице - защита от дождя и пыли
• Автоматический щит освещения на опоре ЛЭП - вентиляция и видимость через стекло
• Распределительный пункт на производстве - ударопрочность IK10 против случайных ударов инструментом
• Система автоматического учета энергоресурсов - соединение в ряд с другими корпусами
• Аппаратура управления лифтовым механизмом - сейсмостойкость и надежность в условиях вибраций

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования - максимальная глубина 200 мм
• При установке на столб используйте антивандальные хомуты и регулируемые кронштейны
• Для лучшей теплоотдачи оставьте минимум 50 мм свободного пространства вокруг корпуса
• При соединении в ряд обязательно закрепите все стыки болтами - это усиливает жесткость и контакт заземления
• При использовании в сыром климате дополнительно смажьте замки антикоррозийной смазкой
• При заказе нескольких корпусов - убедитесь, что они одного цвета (RAL3020) и партии - для одинакового оттенка
• Помните: монтажная панель уже готова - не нужно сверлить отверстия под DIN-рейки, достаточно просто защелкнуть их
