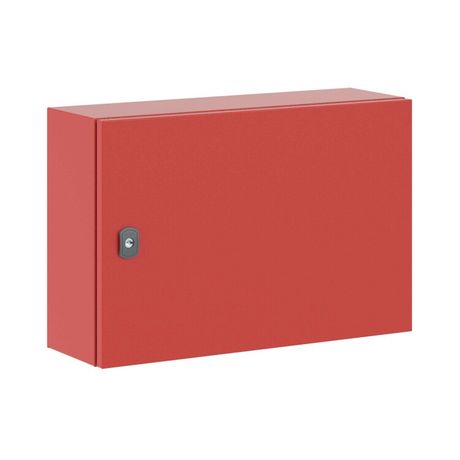

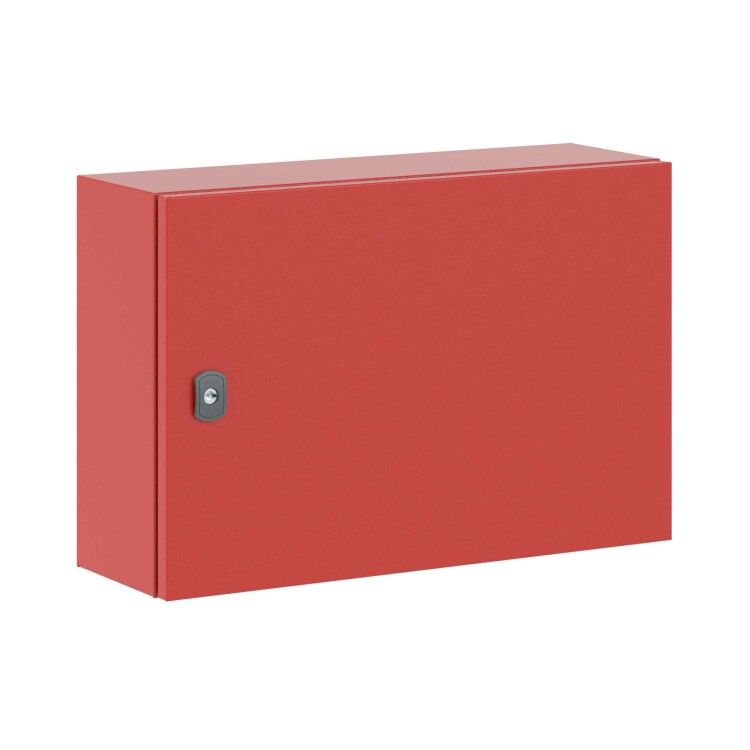

Корпус сварной навесной ST с М/П ВхШхГ 400 х 600 200 мм RAL3020 красный |R5ST0462-RAL3020 | DKC ДКС

Корпус навесной ST с монтажной панелью ВхШхГ 400x600x200 мм, RAL3020 от DKC предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких внешних воздействий. Благодаря прочному стальному корпусу, высокой степени защиты и универсальной монтажной платформе, этот корпус легко адаптируется под задачи автоматизации, особенно там, где важна долговечность и доступ к оборудованию.

Назначение и область применения

Корпус навесной ST с монтажной панелью ВхШхГ 400x600x200 мм, RAL3020 используется для размещения аппаратуры автоматизации, коммуникационных модулей, реле, контакторов, устройств защиты и других элементов электрощитового оборудования. Подходит для установки на улице, в цехах, на объектах ЖКХ, энергообъектах, транспорте и промышленных комплексах. Применяется в системах, требующих постоянного доступа к управлению и обслуживания - например, на насосных станциях, конвейерах, освещении территорий, системах вентиляции.

Технические характеристики

• Размеры: 400×600×200 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Покрытие: порошковое, цвет RAL 3020 (красный)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Застекленная дверь: да - позволяет визуально контролировать состояние внутреннего оборудования
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Задняя дверь: есть - удобство для прокладки кабелей и сервисного доступа
• Соединение в ряд: возможно - несколько корпусов можно соединить между собой
• Крепление: настенное, на столбе, напольное - все варианты поддерживаются
• Установка в стену: допускается - при необходимости встраивается в перегородку

Совместимость и монтаж

Корпус навесной ST с монтажной панелью ВхШхГ 400x600x200 мм, RAL3020 совместим с любым типовым щитовым оборудованием, соответствующим DIN-рейкам и стандартным креплениям. Монтажная панель имеет разметку для быстрой ориентировки - её можно использовать как базу для крепления DIN-реек, клеммных колодок, блоков питания. Для ввода кабелей предусмотрен сплошной фланец - он позволяет просверливать отверстия в любом месте без потери целостности корпуса. Крепление осуществляется через предварительно подготовленные отверстия: для настенной установки - четыре точки; для крепления на столб - два нижних кронштейна; для напольной - опорные уголки. Все крепёжные элементы входят в комплект.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями безопасности для работы в опасных средах. Высокая степень защиты IP66 исключает попадание пыли и воды даже при направленном струйном орошении. Ударопрочность IK10 гарантирует сохранность внутри при случайных механических воздействиях. Сейсмостойкость 9 баллов делает корпус подходящим для регионов с повышенной сейсмической активностью. Цвет RAL 3020 и порошковое покрытие обеспечивают антикоррозийную стойкость, что важно для длительной эксплуатации на открытом воздухе. Соответствие классу горючести Г1 снижает риск возгорания при аварийных ситуациях.

Преимущества

• Универсальная монтажная панель с разметкой - экономит время при сборке
• Реверсивная дверь - возможность установки в ограниченных пространствах
• Защита IP66 + IK10 - один из самых надёжных уровней для наружного применения
• Возможность соединения нескольких корпусов в ряд - масштабируемость системы
• Застекленная дверь - контроль состояния оборудования без вскрытия
• Вентилируемая дверь - снижение температурного режима внутри без принудительного охлаждения
• Порошковое покрытие - долговечность, устойчивость к химикатам и UV-лучам

Ограничения применения

Не рекомендуется применять корпус в местах с постоянным погружением в жидкости - IP66 не предусматривает длительного под ания. Также не следует использовать в средах с агрессивными химическими парами (например, серная кислота, хлор) - хотя покрытие устойчиво, оно не рассчитано на прямую химическую агрессию. Недопустимо сверлить отверстия в дверях без учёта герметичности - после доработки требуется восстановление уплотнений. Отказ от заземления недопустим - комплект содержит только крепёж для заземления, сами провода необходимо подвести самостоятельно.

Примеры использования

• Щит управления насосной станцией на уличной площадке
• Распределительный пункт освещения городской территории
• Автоматический щит управления конвейерной линией в пищевой промышленности
• Контрольный шкаф для систем видеонаблюдения на границе участка
• Электрооборудование теплового пункта в многоквартирном доме

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий вашей конструкции - корпус имеет стандартные места крепления, но при установке на трубу потребуется дополнительно закрепить кронштейны.
• Из-за наличия застекленной двери не используйте яркий свет прямо на неё - возможны блики, затрудняющие визуальный осмотр.
• При использовании в районах с частыми перепадами температур - следите за конденсацией внутри. Хотя корпус вентилируемый, при резком остывании влага может собираться - рекомендовано использование desiccant-пакетиков.
• При соединении нескольких корпусов в ряд - обязательно используйте комплектные переходники, чтобы сохранить уровень IP66 на стыках.
• Артикул r5st0462-ral3020 - единственный вариант этого размера с таким набором функций в серии RAM block от DKC. Аналоги имеют другие размеры или менее надёжную защиту.
