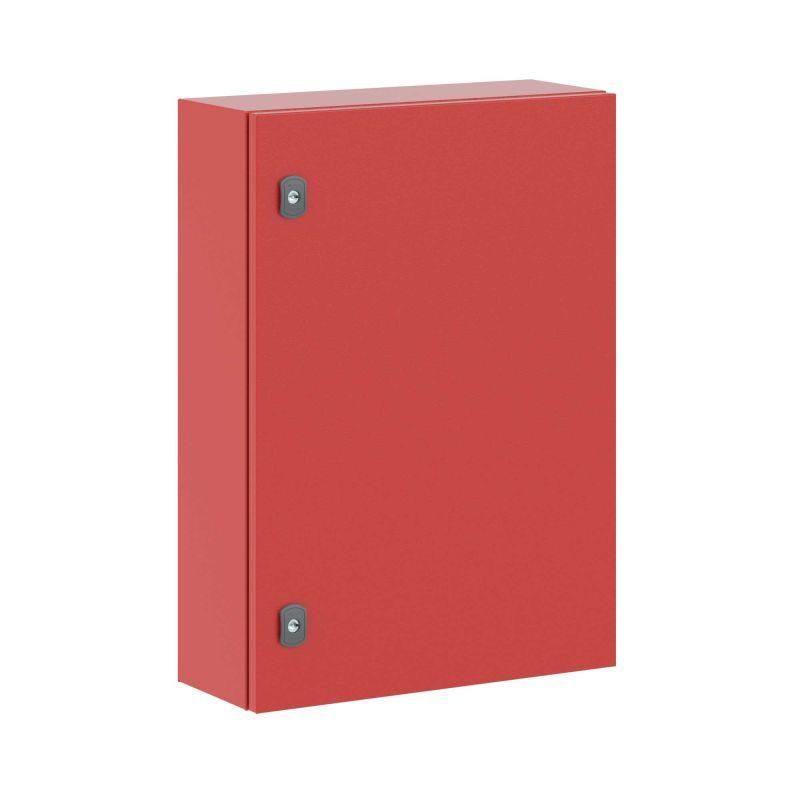

Корпус навесной ST с М/П ВхШхГ 700x500x200 мм, RAL3020 красный | R5ST0752-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 700x500x200 мм, цвет RAL3020, серия ST от DKC - прочный металлический кожух с внутренней платой для монтажа оборудования в условиях улицы или промзоны. Артикул r5st0752-ral3020 подходит для распределительных щитов, АСУ ТП и других систем, где важна защищённость и жесткая фиксация компонентов.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 700x500x200 мм, цвет RAL3020, серия ST предназначен для размещения электронного и электромеханического оборудования: автоматических выключателей, контакторов, реле, модулей ввода/вывода, преобразователей частоты. Подходит для систем автоматизации, управления технологическими процессами, распределения электроэнергии. Применяется в промышленности, на объектах ЖКХ, транспорте, энергетике - там, где требуется надёжная защита от внешних воздействий.

Технические характеристики

• Размеры: высота 700 мм, ширина 500 мм, глубина 200 мм
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL3020
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +40C, во влажной среде и на открытых площадках
• Группа горючести: Г1 - материал не поддерживает горение
• Поверхность: порошковое напыление - устойчиво к царапинам, UV-излучению и химическим веществам
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Задняя дверь: есть - позволяет доступ к задней части корпуса без демонтажа
• Защита от взлома: поворотный замок ×2
• Вентиляция: дверь вентилируемая - обеспечивает естественную циркуляцию воздуха
• Застекленная дверь: да - возможность визуального контроля состояния оборудования

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 700x500x200 мм, цвет RAL3020, серия ST совместим со всеми типами DIN-рейки и стандартными креплениями для аппаратов. Монтаж возможен:

• На стену - через предварительно просверленные отверстия в боковых стенках
• На столб - с помощью кронштейнов (не входят в комплект)
• На полу - с использованием опорных ножек (не входят в комплект)
• Внутрь стены - при необходимости углублённой установки (требует подготовки ниши)
• В ряд - несколько корпусов можно соединить между собой для формирования единой системы

Фланец сплошной - для ввода кабелей снизу или сзади. Кабели проходят через резиновые вводы (не входят в комплект - необходимо докупить отдельно).

Безопасность и стандарты

Корпус соответствует требованиям EN 50102 (ударопрочность IK10), имеет степень защиты IP66 по IEC 60529. Климатические классы УХЛ1, ОМ2, ОМ3 подтверждают работоспособность в суровых условиях. Группа горючести Г1 исключает распространение пламени. Сейсмостойкость 9 баллов делает корпус пригодным для регионов с повышенной сейсмической активностью.

Преимущества

• Высокая механическая прочность благодаря толстым стенкам и стальной конструкции
• Порошковое покрытие RAL3020 - долговечное, не выгорает на солнце, легко моется
• Реверсивная дверь - удобство монтажа в ограниченном пространстве
• Застекленная дверь - позволяет контролировать состояние приборов без вскрытия
• Вентилируемая дверь - снижает риск перегрева внутри корпуса
• Двунаправленная разметка монтажной панели - ускоряет установку оборудования
• Сплошной фланец - минимизирует риск попадания влаги и насекомых

Ограничения применения

• Не предназначен для установки в помещениях с постоянным воздействием агрессивных химикатов (например, кислоты, растворители)
• Не содержит вводов для кабелей - их нужно докупать отдельно
• Не рассчитан на давление выше атмосферного - нельзя использовать как герметичную камеру
• При монтаже на столб требуются дополнительные кронштейны - они не входят в комплект
• Заземление поставляется без проводов - необходимо самостоятельно проложить заземляющий проводник

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на промышленном участке
• Контрольный шкаф для датчиков на трубопроводе
• Автоматический щит освещения на автостоянке
• Пульт управления конвейером в холодильной камере

Практические советы

• Перед монтажом проверьте посадочные отверстия на стене - они должны точно совпадать с крепёжными планками корпуса
• Используйте кабельные вводы с уплотнением IP66 - иначе защита корпуса будет нарушена
• При установке в ряд соблюдайте минимальный зазор 50 мм между корпусами для теплоотвода
• При монтаже на столб используйте антивандальные кронштейны - корпус весит более 15 кг
• Для обслуживания - всегда отключайте питание перед открытием двери; поворотные замки имеют ключевой механизм - сохраните ключи
• Проверяйте целостность порошкового покрытия после транспортировки - при повреждении рекомендовано восстановление специальным составом RAL3020
