Корпус сварной навесной ST с М/П ВхШхГ 500 x 600 300 | R5ST0563 DKC ДКС

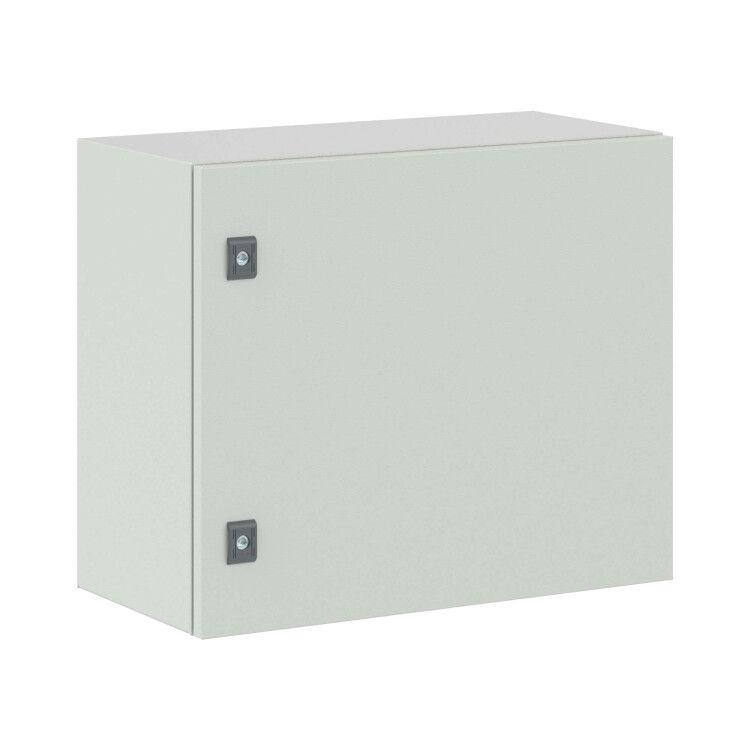

Корпус навесной сварной ST с монтажной платой 500x600x300 мм IP65-IP66 IK10 от DKC (ДКС) — это прочный и герметичный щит для монтажа электрооборудования в условиях повышенной запылённости, влажности и механических воздействий. Артикул r5st0563 подходит для наружной установки и внутреннего размещения в промышленных объектах.

Назначение и область применения

Корпус навесной сварной ST предназначен для защиты электрических компонентов — автоматических выключателей, контакторов, реле, преобразователей частоты, модулей управления — от внешних факторов. Подходит для установки на фасадах зданий, в цехах, на открытых площадках, возле оборудования, где есть риск попадания воды, пыли или случайного удара. Благодаря высокой степени защиты и ударостойкости, используется в пищевой, химической, металлургической промышленности, на транспорте и в энергетике.

Технические характеристики

• Габариты: 500 × 600 × 300 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP65–IP66 (полная защита от пыли; защита от струй воды и временного погружения)
• Ударопрочность: IK10 (выдерживает удар энергией 20 Дж — эквивалент 5 кг груза, падающего с 40 см)
• Покрытие: порошковая краска, матовый серый цвет
• Количество дверей: одна
• Замки: два, с двойной бородкой 3 мм, под ключ
• Вентиляция: да, через перфорацию в двери
• Защита от влаги: загнутые кромки корпуса исключают попадание воды и мусора внутрь
• Изоляционное покрытие на двери: вспененный полиуретан — усиливает герметизацию
• Крепление: навесное, возможно крепление на столб
• Монтаж: совместим с метрическими креплениями (M4–M8)

Совместимость и монтаж

Корпус навесной сварной ST с монтажной платой 500x600x300 мм IP65-IP66 IK10 имеет готовую жесткую основу для крепления оборудования — монтажную плату из оцинкованной стали. Установка выполняется на стену или столб с помощью болтов M8/M10 (не входят в комплект). Возможна сборка в ряд — несколько корпусов можно расположить рядом, обеспечив единый визуальный и функциональный блок. Для монтажа используйте уровень и антивибрационные прокладки, особенно при установке на вибрирующих поверхностях.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для распределительных щитов) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждает соответствие IEC 62262. Серия RAM block прошла испытания на долговечность и герметичность в контролируемых условиях. Все материалы — не поддерживают горение, безопасны при температуре от –25°C до +55°C.

Преимущества

• Высокая надёжность: сочетание толстого металла, загнутых кромок и полиуретанового уплотнения гарантирует долгосрочную защиту от влаги и пыли
• Удобство обслуживания: дверь открывается полностью, доступ ко всем элементам без демонтажа
• Усиленная монтажная плата: выдерживает нагрузку тяжёлого оборудования, снижает риск деформации
• Двойной замок: повышает безопасность против несанкционированного доступа
• Вентилируемая дверь: способствует естественному теплообмену, снижает риск конденсата
• Порошковое покрытие: устойчиво к коррозии, царапинам и УФ-лучам

Ограничения применения

• Не предназначена для постоянного погружения в воду — IP66 допускает лишь временное воздействие струй, но не длительное затопление
• Работает в диапазоне температур –25…+55 °C — вне этого интервала возможна потеря герметичности или хрупкость материалов
• Не рекомендуется использовать в средах с агрессивными химическими парами (например, концентрированные кислоты, щелочи) — порошковое покрытие не рассчитано на такие условия
• Крепление на столб требует предварительного согласования с конструкцией опоры — вес корпуса с оборудованием может превышать 40 кг

Примеры использования

• Электрощит на фасаде производственного цеха для управления насосами и конвейерами
• Распределительный щит на улице для освещения территории с датчиками движения
• Шкаф управления автономным тепловым насосом на открытом участке
• Контрольный пункт на железнодорожном переезде с автоматикой светофоров
• Аппаратный щит в пищевом производстве, где требуется регулярная мойка водой под давлением

Практические советы

• Перед монтажом проверьте, что монтажная плата не перегружена — суммарный вес оборудования не должен превышать 35 кг
• При использовании в холодном климате убедитесь, что внутри нет конденсата — используйте терморегуляторы или нагревательные элементы
• Для проводки используйте кабельные вводы с уплотнениями — они должны соответствовать IP65/66
• При установке в ряд оставляйте зазор минимум 50 мм между корпусами для вентиляции и обслуживания
• Проверяйте плотность закрывания двери каждые 6 месяцев — при необходимости подтягивайте замки или меняйте уплотнители
• Артикул r5st0563 совместим с другими изделиями серии RAM block — легко найти аналоги при ремонте или расширении системы
