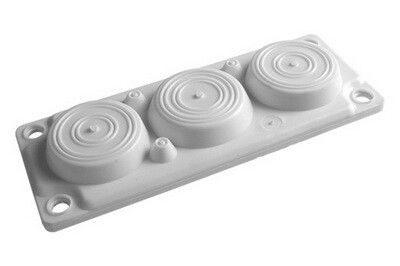

Ввод кабельный RAM block IP65, 6 отверстий, пластик V0 UL94 DKC (ДКС) R5HTC03

Кабельный ввод пластиковый V0 UL94, IP65, температурный диапазон +130 –40, 6 отверстий от DKC (ДКС) - надёжный элемент для герметизации кабельных проходов в корпусах RAM block. Подходит для установки в условиях повышенной запылённости, влажности и перепадов температур.

Назначение и область применения

Кабельный ввод предназначен для безопасного вывода кабелей через стенки электрошкафов, распределительных щитов и корпусов RAM block. Обеспечивает герметичность и механическую фиксацию проводов, предотвращая попадание пыли, влаги и внешних воздействий внутрь оборудования. Применяется в промышленной автоматизации: на станках, конвейерах, системах управления, в пищевой, химической и энергетической отраслях.

Технические характеристики

• Тип: кабельный ввод с мембраной
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал: негорючий пластик класса горения V0 по UL94 - самозагасающий, не распространяет пламя
• Температурный диапазон: от –40 C до +130 C - работает в экстремальных условиях
• Количество отверстий: 6
• Диаметры отверстий: три под 6–14 мм, два под 24–54 мм, одно под 30–59 мм
• Цвет: светло-серый
• Покрытие: отсутствует - поверхность матовая, без антикоррозийного слоя
• Галогены: отсутствуют - соответствует требованиям RoHS и экологическим нормам

Совместимость и монтаж

Кабельный ввод пластиковый V0 UL94, IP65, температурный диапазон +130 –40, 6 отверстий совместим с корпусами серии RAM block. Устанавливается в подготовленное отверстие в передней или боковой стенке шкафа. Мембрана плотно обжимает кабели различного диаметра, обеспечивая герметичность без дополнительных уплотнителей.

В комплекте: быстросъемный фланец, монтажная плита и крепёжные элементы. Для монтажа требуется только отвертка. Нет необходимости в сверлении или доработке корпуса - ввод встраивается в стандартные отверстия RAM block.

Безопасность и стандарты

• Класс горения V0 по UL94 - материал не поддерживает горение после удаления источника огня
• Степень защиты IP65 - соответствие IEC 60529
• Отсутствие галогенов - безопасен при возгорании, не выделяет токсичных паров

Преимущества

• Универсальность: шесть отверстий разного диаметра позволяют пропускать кабели разного сечения без лишних деталей
• Высокая термостойкость: сохраняет форму и герметичность при нагреве до +130 C и холоде до –40 C
• Лёгкий монтаж: мембрана самостоятельно адаптируется под кабель, исключает необходимость подбора специализированных вводов
• Экологичность: безгалогенный состав снижает риск образования ядовитых веществ при аварии
• Совместимость с сериями RAM block: идеально вписывается в уже установленные корпуса DKC

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не гарантирует защиту при длительном контакте с жидкостью
• Не рекомендуется использовать в средах с агрессивными химическими реагентами - пластик не устойчив к растворителям, кислотам и щелочам
• Максимальный диаметр кабеля - 59 мм; более крупные жилы требуют другого типа ввода
• Не подходит для силовых кабелей с высоким давлением изгиба - мембрана не рассчитана на частые движения

Примеры использования

• Подключение датчиков и исполнительных механизмов внутри шкафа управления RAM block на конвейере
• Заводка сигнальных кабелей в контроллеры промышленной автоматики
• Фиксация кабелей питания и связи в распределительных щитах на объектах с высокой запылённостью
• Интеграция в системы HVAC, где возможны перепады температур и влажности

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен подходить под один из диапазонов (6–14, 24–54, 30–59 мм); слишком тонкий кабель может не обеспечить герметичность
• При использовании нескольких кабелей в одном отверстии суммарный диаметр не должен превышать максимальный для этого канала
• Не затягивайте фланец чрезмерно - это может деформировать мембрану и нарушить герметичность
• Для работы в условиях сильных вибраций дополнительно зафиксируйте кабели хомутиками вне ввода
• Кабельный ввод пластиковый V0 UL94, IP65, температурный диапазон +130 –40, 6 отверстий от DKC (ДКС) - оптимальный выбор для модульных решений RAM block, когда важны скорость сборки и надёжность
