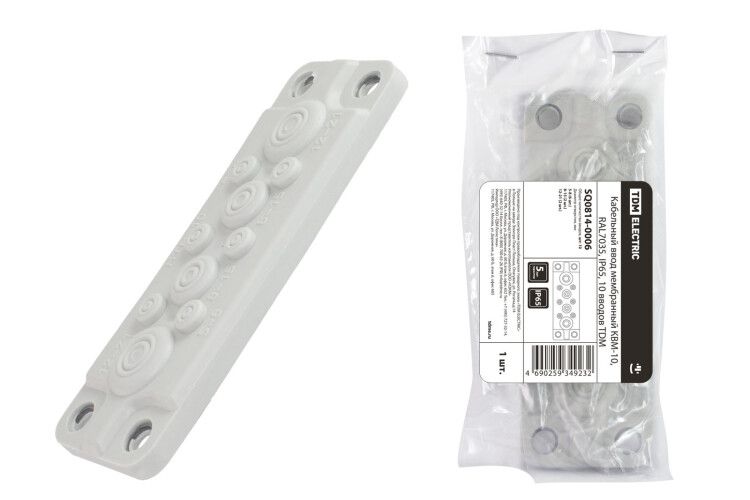

Кабельный ввод мембранный КВМ-10 | SQ0814-0006 TDM

Кабельный ввод мембранный КВМ-10 TDM от TDM ELECTRIC - это надёжное решение для герметичного прохода множества кабелей через стенки электрощитового оборудования. Артикул sq0814-0006 обеспечивает плотную фиксацию и защиту от пыли и влаги за счёт гибкой мембранной системы.

Назначение и область применения

Кабельный ввод мембранный КВМ-10 TDM предназначен для установки в электрощитах с заранее подготовленным круглым отверстием. Он позволяет провести одновременно от 6 до 50 кабелей различного диаметра, сохраняя степень защиты корпуса. Подходит для промышленного оборудования, систем автоматизации, станков, распределительных щитов и других устройств, где требуется герметизация входа кабелей.

Технические характеристики

• Тип: мембранный кабельный ввод
• Количество возможных вводов: от 6 до 50 кабелей
• Материал каркаса: сталь
• Материал мембраны: термопластический эластомер (ТРЕ), самозаглушающий, не поддерживающий горение
• Крепление: в комплекте
• Установка: в предварительно вырезанное отверстие

Совместимость и монтаж

Кабельный ввод мембранный КВМ-10 TDM устанавливается в отверстие стандартизированного диаметра, соответствующего его конструкции. Для монтажа достаточно вставить ввод в отверстие и закрепить его с помощью прилагающегося крепления. Мембрана самостоятельно адаптируется к диаметрам кабелей - чем больше кабелей, тем плотнее они фиксируются. Убедитесь, что отверстие в щите имеет правильный размер: слишком маленькое - не подойдёт, слишком большое - нарушится герметичность.

Безопасность и стандарты

Мембрана из термопластического эластомера (ТРЕ) не поддерживает горение, что повышает безопасность при работе в условиях повышенной нагрузки. Конструкция не требует специальных инструментов для установки, исключает риск перегрева и возгорания в месте прохода кабелей. Соответствует требованиям к электрооборудованию для промышленного применения.

Преимущества

• Высокая плотность ввода: до 50 кабелей в одном устройстве
• Автоматическая герметизация: мембрана плотно обхватывает каждый кабель без необходимости подбора уплотнителей
• Устойчивость к внешним воздействиям: стальной каркас обеспечивает прочность, ТРЕ - долговечность
• Не требует доработки после установки: готов к использованию сразу после затяжки крепления

Ограничения применения

Кабельный ввод мембранный КВМ-10 TDM не предназначен для использования в условиях постоянного погружения в воду или высоких давлений. Не рекомендуется применять для силовых кабелей с жёсткими бронированными оболочками - они могут повредить мембрану. Также не подходит для установки в отверстия, не соответствующие проектному размеру - это нарушит герметичность.

Примеры использования

• Герметизация входа кабелей управления в шкафы ЧПУ станков
• Подключение сигнальных и слаботочных цепей в распределительных щитах на заводах
• Фиксация многожильных кабелей в контроллерных шкафах автоматизированных линий
• Интеграция в щиты с ограниченным пространством, где важно минимизировать число отдельных вводов

Практические советы

• Перед монтажом проверьте диаметр отверстия в щите - он должен точно совпадать с размером КВМ-10 TDM
• Рекомендуется использовать кабели с диаметром от 3 до 12 мм; более толстые или жёсткие кабели снижают эффективность герметизации
• При большом количестве вводов (более 30) равномерно распределяйте кабели по поверхности мембраны - так достигается лучшая герметичность
• Не используйте инструменты для принудительного расширения мембраны - она работает только за счёт естественного сжатия
• Артикул sq0814-0006 - это один из вариантов серии КВМ-10 TDM; при замене всегда сверяйтесь с точными размерами и типом мембраны
