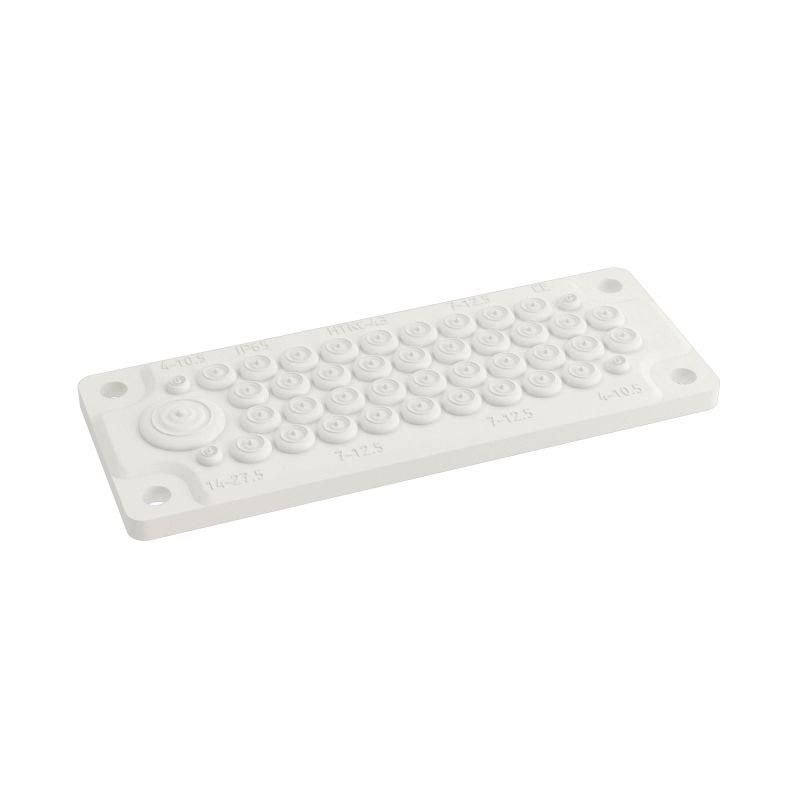

Кабельный ввод пластик V0 UL94 IP65 +100 - 40, 43 отверстия FL21 | R5HTKC43 DKC ДКС

Кабельный ввод DKC FL21 с 43 отверстиями выполнен из пластика класса горючести V0 UL94 и обеспечивает степень защиты IP65. Подходит для герметизации пучков кабелей в условиях высокой запыленности, влаги и перепадов температур - от -40 C до +130 C. Артикул r5htkc43.

Назначение и область применения

Кабельный ввод DKC FL21 предназначен для герметичного прохода множества кабелей и проводов через стенки корпусов оборудования. Обеспечивает защиту внутренних компонентов от пыли, брызг воды и механических повреждений. Применяется в промышленной автоматике, на станках, в распределительных щитах, системах управления и других устройствах, где требуется надёжная герметизация при наличии большого числа входящих кабелей.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и устойчивость к струям воды из любого направления;
• Количество отверстий: 43 - позволяет пропустить до 43 одиночных кабелей или гибкий пучок;
• Материал: термопластичный эластомер, класс горючести V0 UL94 - самозатухающий, не распространяет пламя;
• Рабочий температурный диапазон: от -40 C до +130 C - выдерживает экстремальные условия, включая нагрев от оборудования;
• Цвет: белый (RAL 7035);
• Тип ввода: мембранный - гибкая прокладка плотно обжимает кабели при затяжке;
• Покрытие поверхности: необработанное - матовая поверхность без антикоррозийного покрытия;
• Серия: FL21; артикул: r5htkc43.

Совместимость и монтаж

Кабельный ввод DKC FL21 устанавливается в предварительно просверленное отверстие в панели корпуса. Диаметр отверстия должен соответствовать внешнему контуру ввода - рекомендуется проверять чертёж производителя перед сверлением. Монтаж осуществляется с помощью фланца и болтов/винтов, которые равномерно затягиваются для обеспечения герметичности. Кабели протягиваются через отверстия, после чего мембрана самостоятельно адаптируется под их диаметр. Для максимальной герметизации не следует использовать кабели с диаметром меньше 3 мм - они могут не обеспечивать достаточное обжатие.

Безопасность и стандарты

• Соответствует стандарту UL94 V0 - материал не поддерживает горение и само тушится после удаления источника огня;
• Степень защиты IP65 соответствует IEC 60529 - гарантирует безопасную работу в средах с повышенной влажностью и пылевой нагрузкой;
• Устойчивость к температурам до +130 C позволяет применять вблизи нагревательных элементов, но не предназначено для постоянного контакта с открытым пламенем или раскалёнными поверхностями.

Преимущества

• Высокая плотность отверстий (43 шт.) снижает необходимость установки нескольких вводов - экономит место и время монтажа;
• Мембранная система обеспечивает герметизацию без необходимости точного подбора диаметра каждого кабеля - удобна при использовании смешанных пучков;
• Материал V0 UL94 повышает пожаробезопасность оборудования - важен для промышленных объектов с жесткими требованиями безопасности;
• Широкий температурный диапазон делает ввод пригодным как для холодных цехов, так и для помещений с интенсивным тепловыделением.

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в жидкость - IP65 не обеспечивает герметичность при длительном подводе;
• Не рекомендован для кабелей с наружным диаметром менее 3 мм - возможны зазоры и потеря герметичности;
• Не имеет металлической арматуры - не подходит для мест с высокой вибрацией без дополнительной фиксации кабелей;
• Поверхность необработана - не защищена от химически активных веществ, масел и растворителей, кроме базовой устойчивости к обычному промышленному окружению.

Примеры использования

• Герметизация пучков сигнальных и силовых кабелей в промышленных контроллерах и пультах управления;
• Подключение кабелей к частотным преобразователям, работающим в пыльных цехах;
• Проход кабелей через стенки шкафов автоматизации на пищевых производствах - требование к чистоте и герметичности;
• Интеграция в системы освещения и контроля на открытых площадках с перепадами температур.

Практические советы

• Перед монтажом проверьте, что все кабели имеют диаметр не менее 3 мм - иначе мембрана не будет плотно обжимать их;
• Затягивайте крепёж равномерно по всем углам - перекос приведёт к деформации и потере герметичности;
• Если используется много тонких кабелей, соберите их в один пучок с хомутом - это повысит эффективность обжатия;
• Не используйте ввод в помещениях с воздействием агрессивных химикатов - материал не устойчив к растворителям и кислотам;
• Артикул r5htkc43 совместим со всей серией FL21 - замена аналогичных моделей возможна без изменения посадочных размеров.
