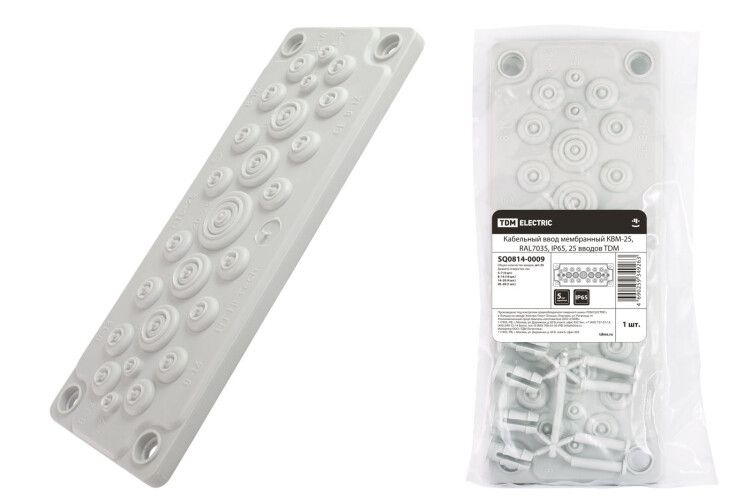

Кабельный ввод мембранный КВМ-25 | SQ0814-0009 TDM

Кабельный ввод мембранный КВМ-25 TDM — это фланцевый ввод из пластика для установки в распределительных щитах с заранее подготовленным отверстием. Бренд TDM ELECTRIC предлагает эту модель как надёжное решение для герметизации множества кабелей в условиях повышенной запылённости и влажности.

Назначение и область применения

Кабельный ввод мембранный КВМ-25 TDM предназначен для герметичного прохода групп кабелей через стенки распределительных щитов. Подходит для установки в щитах с предварительно вырезанным круглым отверстием диаметром 25 мм. Применяется в промышленном оборудовании, автоматизированных линиях, системах управления и других местах, где требуется защита от пыли, влаги и механических повреждений кабелей.

Технические характеристики

• Тип: мембранный кабельный ввод с фланцем
• Материал корпуса: термопластический эластомер (ТРЕ), не поддерживающий горение
• Каркас: стальной, обеспечивает жёсткую фиксацию
• Количество возможных вводов: от 6 до 50 кабелей
• Монтажная поверхность: фланец для крепления на панели щита
• Защита: IP67 — полная защита от пыли и временного погружения в воду

Совместимость и монтаж

Кабельный ввод мембранный КВМ-25 TDM устанавливается в отверстие диаметром 25 мм, уже выполненные в пластиковой или металлической панели щита. Для крепления используется встроенный фланец и комплект крепёжных элементов, входящих в комплект. Монтаж выполняется путём вставки ввода в отверстие и затяжки гайки с внешней стороны. Убедитесь, что толщина панели соответствует допустимой — не более 5–6 мм, чтобы фланец плотно прилегал.

Безопасность и стандарты

Материал ТРЕ не поддерживает горение, что соответствует требованиям безопасности для электрооборудования. Степень защиты IP67 гарантирует работу в условиях высокой влажности, пыли и периодического воздействия воды. Соответствует общепринятым нормам для промышленного оборудования.

Преимущества

• Возможность одновременно провести до 50 кабелей — экономия места и времени при сборке
• Герметичная мембрана самонастраивается под диаметр кабеля, исключает зазоры
• Устойчивость к химическим веществам и перепадам температур
• Не требует специальных инструментов для установки
• Фланцевая конструкция обеспечивает прочную фиксацию даже при вибрации

Ограничения применения

• Не предназначена для кабелей с наружным диаметром менее 3 мм — мембрана не будет достаточно плотно обжимать
• Не рекомендуется использовать в средах с постоянным давлением воды выше 1 метра глубины
• Подходит только для мягких и гибких кабелей; жёсткие многожильные кабели с бронёй могут повредить мембрану
• Работает только с отверстиями точного диаметра 25 мм — не совместим с другими размерами

Примеры использования

• Щиты управления насосными станциями
• Распределительные шкафы на конвейерах в пищевой промышленности
• Автоматические линии с большим количеством датчиков и исполнительных механизмов
• Наружные щиты в условиях сырости и пыли (склады, цеха, объекты ЖКХ)

Практические советы

• Перед монтажом проверьте диаметр отверстия — он должен быть точно 25 мм, иначе ввод не зафиксируется
• Избегайте перегрузки: не проталкивайте больше 50 кабелей, даже если они тонкие — это снижает герметичность
• При использовании в холодных условиях (ниже –20°C) согрейте ввод перед установкой — материал становится хрупким
• Не используйте силовые инструменты для затяжки — достаточно ручного усилия, чтобы не деформировать мембрану
• При замене старого ввода удалите все остатки герметика или клея с поверхности панели — это обеспечит плотное прилегание нового КВМ-25 TDM
