Корпус сварной навесной ST с М/П ВхШхГ 300 x 400 150 | R5ST0341 DKC ДКС

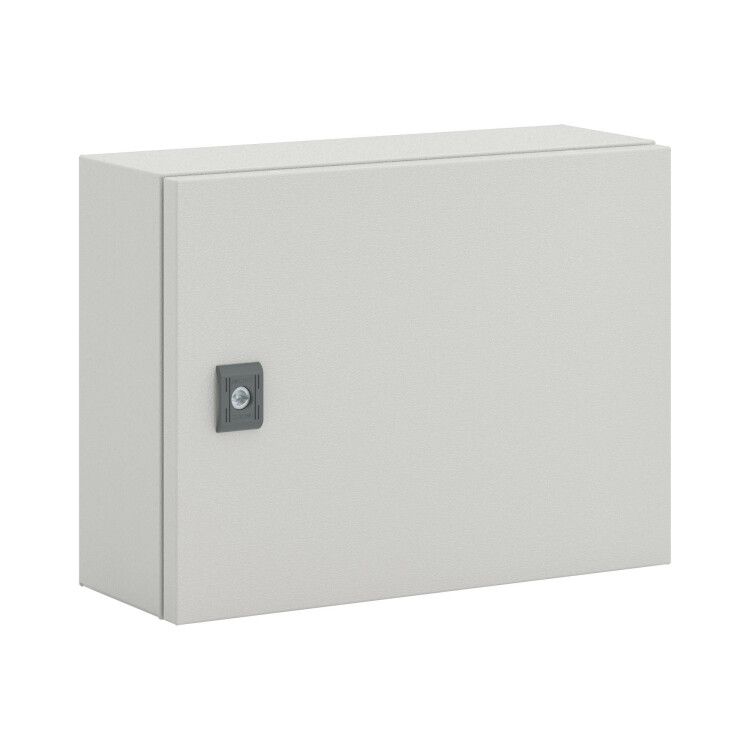

Корпус навесной сварной ST с монтажной платой 300x400x150 мм, степень защиты от IP65 до IP66, класс защиты IK10 от бренда DKC (ДКС) - это надёжный монтажный щит для установки оборудования в условиях повышенной запылённости, влажности и механических воздействий. Артикул r5st0341 предназначен для наружного монтажа и совместим с промышленными системами автоматизации.

Назначение и область применения

Корпус навесной сварной ST используется для защиты электрооборудования: автоматических выключателей, контакторов, реле, преобразователей частоты, модулей ввода/вывода. Подходит для установки на фасадах зданий, опорах, площадках на открытых территориях. Применяется в энергетике, транспорте, пищевой промышленности, на объектах ЖКХ и на производстве с агрессивной средой.

Технические характеристики

• Габариты: 300 × 400 × 150 мм (высота × ширина × глубина)
• Материал корпуса: сталь с толщиной стенок 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP65/IP66 - полная защита от пыли и струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Покрытие: порошковая краска, устойчивая к УФ-излучению и коррозии
• Цвет: серый
• Количество дверей: одна
• Застекленная дверь: да - возможность визуального контроля
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Замок: ключевой, с двойной бородкой 3 мм
• Соединяемость в ряд: да - можно монтировать несколько корпусов рядом без зазоров
• Крепление на столбе: да - предусмотрены кронштейны для монтажа на трубчатые опоры
• Подходит для метрического монтажа: да - отверстия под DIN-рейку и болты M4–M6

Совместимость и монтаж

Корпус навесной сварной ST с монтажной платой 300x400x150 мм, степень защиты от IP65 до IP66, класс защиты IK10 комплектуется готовой монтажной платой - её можно использовать сразу без доработок. Для крепления на стену используются четыре точки через отверстия в боковых стенках. Крепление на столб осуществляется через специальные кронштейны, входящие в комплект. Все элементы корпуса имеют стандартизированные отверстия под DIN-рейку и крепёж M4–M6. Соединение нескольких корпусов в ряд возможно без потери степени защиты - стыки обеспечивают герметичность за счёт совпадения контуров и загиба кромок.

Безопасность и стандарты

Корпус соответствует требованиям IEC 62208 (для распределительных щитов) и EN 62262 (класс IK10). Порошковое покрытие устойчиво к химическим веществам, перепадам температур и атмосферным осадкам. Наличие застекленной двери снижает риск случайного доступа к токоведущим частям. Замок с двойной бородкой соответствует требованиям безопасности для промышленных объектов.

Преимущества

• Высокая жесткость конструкции за счёт сварного каркаса и усиленной двери
• Усиленная монтажная плата выдерживает нагрузку тяжёлого оборудования
• Внутренняя прокладка из вспененного полиуретана на двери улучшает герметичность
• Загиб кромок исключает попадание влаги и пыли внутрь
• Вентилируемая дверь снижает риск конденсата при перепадах температур
• Порошковое покрытие не требует регулярного обслуживания
• Возможность установки на столбы расширяет варианты размещения

Ограничения применения

Корпус навесной сварной ST с монтажной платой 300x400x150 мм, степень защиты от IP65 до IP66, класс защиты IK10 не предназначен для постоянного погружения в воду - IP66 допускает лишь струйное воздействие. Температурный режим эксплуатации ограничен внешними условиями - при экстремальных минусах (ниже –40 C) возможна хрупкость уплотнителей. Не рекомендуется применять в средах с агрессивными химическими парами (например, хлор, кислоты) без дополнительной защиты. Объём корпуса ограничен - для крупных устройств (например, частотных преобразователей >5,5 кВт) требуется проверить соответствие габаритов.

Примеры использования

• Электрощит управления насосной станцией на улице
• Распределительный щит на опоре ЛЭП
• Контрольный шкаф на конвейере в пищевом цеху
• Шкаф автоматики системы вентиляции на крыше здания
• Щит питания датчиков на промплощадке с высокой запылённостью

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на монтажной плате соответствуют вашему оборудованию - типоразмеры M4–M6 универсальны, но шаг может отличаться
• Используйте термостойкие кабельные вводы с уплотнением - они сохранят степень IP65/IP66 после прохода проводов
• Не закрывайте вентиляционные отверстия - даже при низких температурах конденсация внутри может вызвать коррозию
• При соединении нескольких корпусов в ряд используйте одинаковые модели - различия в толщине стенок нарушают герметичность стыка
• Артикул r5st0341 от DKC (ДКС) совместим с другими изделиями серии RAM block - легко найти аналоги при ремонте
• Проверяйте целостность уплотнителя на двери перед каждым обслуживанием - он не меняется, но может деформироваться при частом открывании
