Корпус сварной навесной ST с М/П ВхШхГ 300 x 400 200 | R5ST0342 DKC ДКС

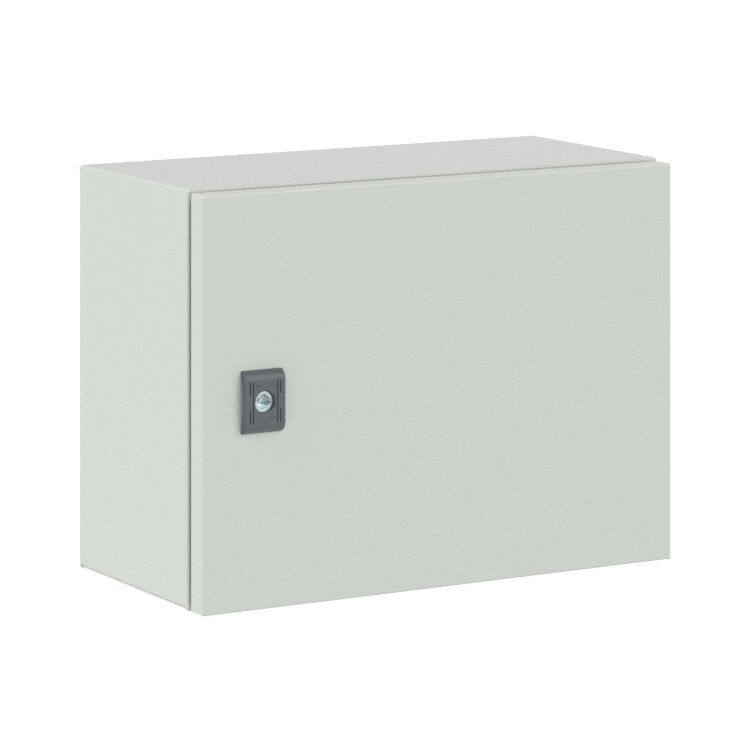

Корпус навесной с монтажной платой ST 300x400x200 мм IP65-IP66 IK10 от DKC (ДКС) — это прочный щит для установки электрооборудования в условиях повышенной влажности, запылённости и риска механических воздействий. Артикул r5st0342 входит в серию RAM block и рассчитан на наружную эксплуатацию с гарантией долговечности.

Назначение и область применения

Корпус навесной с монтажной платой ST 300x400x200 мм IP65-IP66 IK10 предназначен для размещения коммутационного оборудования: автоматических выключателей, контакторов, реле, модулей управления, клеммных колодок и других компонентов. Подходит для установки на фасадах зданий, опорах, в местах с доступом посторонних лиц — например, на улице, в подъездах, на производственных площадках. Благодаря высокой степени защиты и ударостойкости используется там, где важна надёжность: насосные станции, системы автономного освещения, пункты управления конвейерами, тепловые пункты, объекты ЖКХ.

Технические характеристики

• Габариты: 300 × 400 × 200 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды с любого направления
• Ударопрочность: IK10 — выдерживает удар энергией до 20 Дж (эквивалент 2 кг груза, падающего с высоты 1 м)
• Покрытие: порошковая краска, устойчивая к УФ-излучению и коррозии
• Цвет: серый
• Количество дверей: одна
• Застекленная дверь: да — возможность визуального контроля состояния оборудования
• Вентилируемая дверь: да — обеспечивает естественную циркуляцию воздуха
• Замок: ключевой, с двойной бородкой 3 мм
• Крепление: навесное, с возможностью крепления на столб
• Соединяемость в ряд: да — можно монтировать несколько корпусов рядом без зазоров
• Подходит для метрического монтажа: да — совместим с DIN-рейками и стандартными креплениями M4–M6

Совместимость и монтаж

Корпус навесной с монтажной платой ST 300x400x200 мм IP65-IP66 IK10 имеет готовую монтажную плату, что исключает необходимость самостоятельной установки крепёжных элементов. Для монтажа используются четыре сквозных отверстия в задней стенке — они позволяют закрепить корпус на стене или столбе болтами M8. Крепление на столбе возможно благодаря наличию специальных кронштейнов в комплекте. Соединение в ряд выполняется путём плотного прилегания корпусов друг к другу — зазор между соседними единицами отсутствует, сохраняя целостность внешнего контура. Все крепёжные точки соответствуют метрическим стандартам, поэтому легко совместимы с типичным оборудованием.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для распределительных щитов) и EN 60529 (классификация IP). Высокая ударопрочность IK10 подтверждает соответствие стандарту IEC 62262. Порошковое покрытие устойчиво к химическим веществам, перепадам температур и агрессивной среде. Наличие застекленной двери снижает риск случайного прикосновения к токоведущим частям, однако корпус не является взрывозащищённым и не предназначен для опасных зон по классификации ATEX.

Преимущества

• Высокая жесткость конструкции: толстая сталь и усиленный загиб кромки обеспечивают устойчивость к деформациям
• Улучшенная герметизация: вспененный полиуретан на внутренней стороне двери создаёт дополнительный уплотнительный слой
• Защита от влаги и грязи: загибы кромок препятствуют проникновению воды и пыли через стыки
• Легкий доступ к оборудованию: дверь открывается полностью, монтажная плата не мешает обслуживанию
• Долговечность: порошковая окраска не трескается и не выгорает на солнце
• Готовая монтажная система: плита уже установленна, экономит время на сборке

Ограничения применения

• Не предназначена для установки в помещениях с постоянной влажностью выше 95% без принудительной вентиляции
• Не рекомендуется использовать в зонах с высокими уровнями электромагнитных помех — корпус не экранирует
• Не подходит для установки в зонах с риском взрыва (не соответствует ATEX/IECEx)
• Максимальная рабочая температура — +50°C; при более высоких температурах требуется дополнительное охлаждение
• Пластиковые кабельные вводы в комплект не входят — необходимо докупать отдельно

Примеры использования

• Электрощит на уличном столбе для управления системой освещения парковки
• Распределительный щит на производстве для управления конвейерной линией
• Шкаф управления насосной станцией в районе с высокой запылённостью
• Автоматический щиток для системы видеонаблюдения на фасаде здания
• Контрольный пункт для терморегуляторов в теплом узле многоквартирного дома

Практические советы

• Перед монтажом проверьте, чтобы отверстия для крепления совпадали с точками на стене или столбе — используйте уровень
• Для кабельных вводов выбирайте модели с резиновым уплотнением и зажимом — это сохранит степень IP66
• Из-за толщины двери (1,5 мм) не все стандартные замки подходят — используйте только те, которые рассчитаны на этот размер
• При использовании в холодном климате убедитесь, что внутри не образуется конденсат — можно установить нагревательный элемент
• Артикул r5st0342 совместим с другими корпусами серии RAM block — при необходимости расширения системы можно добавить аналогичные щиты
• При работе с тяжёлым оборудованием (например, частотниками) обязательно проверьте нагрузку на монтажную плату — она выдерживает до 25 кг равномерно распределённой массы
