Корпус сварной навесной ST с М/П ВхШхГ 300 x 150 | R5ST0331 DKC ДКС

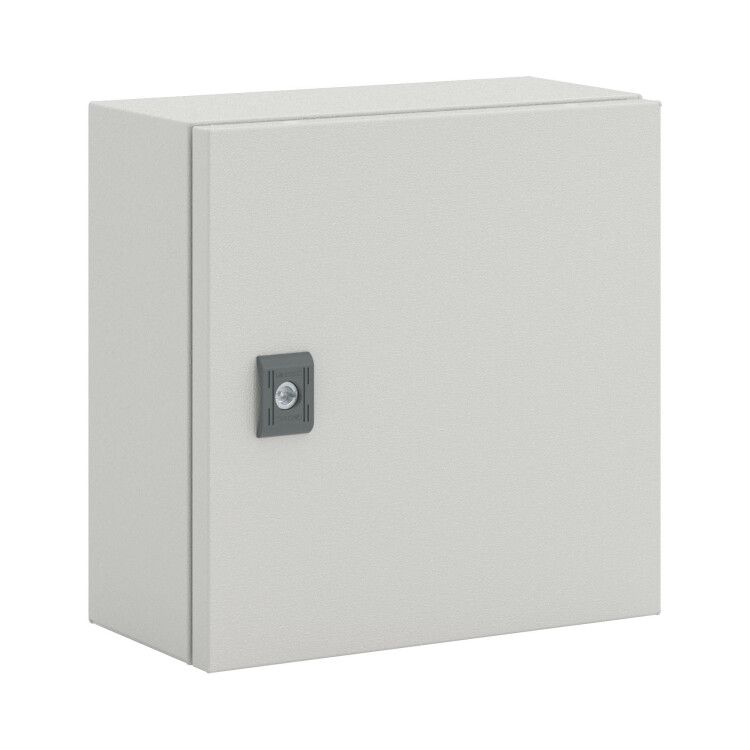

Корпус навесной сварной ST с монтажной платой 300x300x150 мм IP65-IP66 IK10 от DKC (ДКС) — надёжный щит для монтажа электрооборудования в условиях повышенной запылённости, влажности и риска механических воздействий. Артикул r5st0331 предназначен для установки на стене, столбе или в других открытых зонах, где важны прочность и долговечность.

Назначение и область применения

Корпус навесной сварной ST с монтажной платой 300x300x150 мм IP65-IP66 IK10 используется для защиты электронных компонентов, автоматических выключателей, контакторов, реле и другого оборудования в условиях улицы, производственных площадок, насосных станциях, на объектах ЖКХ и транспорта. Подходит для установки вне помещений, в том числе там, где возможны прямые осадки, брызги воды или контакт с пылью. Благодаря ударопрочности IK10, корпус выдерживает случайные удары инструментом или предметами.

Технические характеристики

• Габариты: 300×300×150 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP66 — полная защита от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 — выдерживает удар энергией до 20 Дж
• Покрытие: порошковая краска, серый цвет
• Застекленная дверь: да — обеспечивает визуальный контроль состояния оборудования
• Вентилируемая дверь: да — способствует естественному теплообмену
• Замок: одноключевой, с двойной бородкой 3 мм
• Количество дверей: одна
• Возможность соединения в ряд: да — можно монтировать несколько корпусов рядом без зазоров
• Крепление на столбе: возможно — есть специальные крепёжные элементы
• Монтаж: метрический — совместим с болтами M4–M8

Совместимость и монтаж

Корпус навесной сварной ST с монтажной платой 300x300x150 мм IP65-IP66 IK10 рассчитан на навесной монтаж. Для фиксации используются четыре крепёжных отверстия на задней стенке. Установка на столб возможна через предусмотренные кронштейны. Монтажная плата имеет перфорацию под стандартные DIN-рейки и отверстия под крепление оборудования метрическими болтами. Все крепёжные точки соответствуют требованиям EN 61439. При сборке используйте изоляционные прокладки между оборудованием и пластиной, чтобы исключить КЗ.

Безопасность и стандарты

Корпус соответствует требованиям IEC 62208 (для распределительных щитов) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждена испытаниями по EN 62262. Порошковое покрытие устойчиво к УФ-излучению и химическим веществам, что делает корпус безопасным для длительной эксплуатации в агрессивной среде. Запертая дверь с замком обеспечивает защиту от несанкционированного доступа.

Особенности конструкции

Корпус навесной сварной ST с монтажной платой 300x300x150 мм IP65-IP66 IK10 выполнен в рамках серии RAM block. Особенности:

• Загнутые кромки корпуса препятствуют проникновению влаги и мусора внутрь
• На внутренней стороне двери — слой вспененного полиуретана, усиливающий герметичность
• Застекленная дверь сохраняет видимость индикаций и положения переключателей
• Вентилируемые участки двери позволяют снижать температурную нагрузку без нарушения степени защиты

Преимущества

• Высокая жесткость конструкции — стальной каркас и усиленная дверь обеспечивают долговечность
• Интегрированная монтажная плата — экономит время на установку оборудования
• IP66 + IK10 — сочетание защиты от внешних факторов и механических повреждений
• Возможность соединения в ряд — удобно для масштабирования систем
• Порошковое покрытие — не требует регулярного обслуживания, не царапается легко

Ограничения применения

Не предназначены для постоянного погружения в воду — IP66 не равен IP68. Корпус не рекомендуется использовать в местах с постоянными химическими выбросами (например, в химцехах с кислотными парями). Температурный режим работы — от -25°C до +55°C. Превышение этих значений может повредить уплотнители и покрытие. Также не следует устанавливать корпус в зонах с риском взрывоопасных газов — он не является взрывозащищённым.

Примеры использования

• Электрощит управления насосной станцией на улице
• Распределительный щит на фасаде здания для освещения
• Контрольный пункт на конвейере в пищевом производстве
• Автоматизация теплового пункта в многоквартирном доме
• Шкаф управления светофором или дорожным оборудованием

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на стене/столбе точно совпадают с креплениями корпуса — допуск ±2 мм
• При использовании в холодном климате убедитесь, что внутри не образуется конденсат — используйте терморегулятор или нагреватель
• При установке оборудования на монтажную плату соблюдайте минимальный зазор 10 мм между проводами и краями платы
• Не закручивайте болты на монтажной плате с моментом выше 2 Н·м — это может деформировать оцинкованную сталь
• При необходимости модернизации — корпус можно легко вскрыть, заменить замок или добавить вентиляцию, так как все элементы стандартизованы
