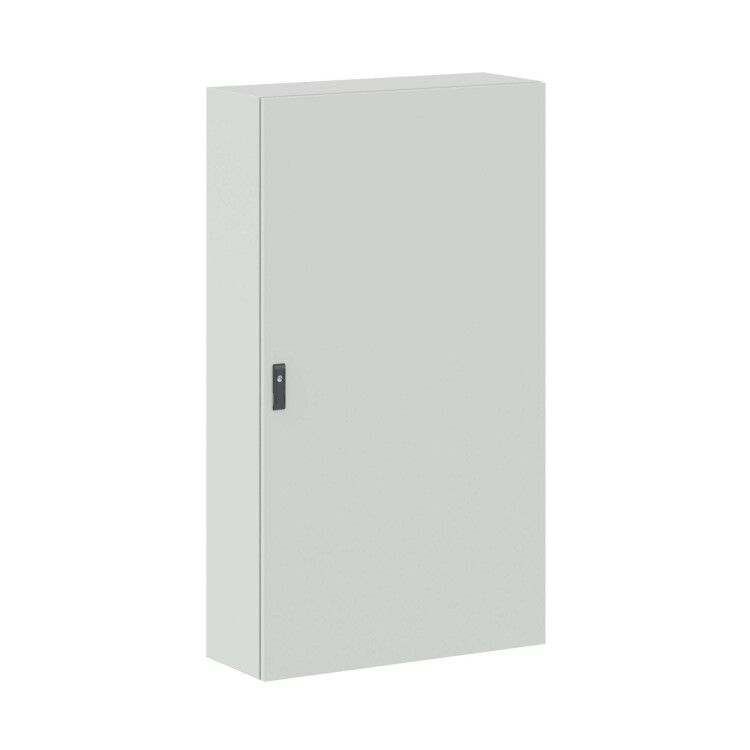

Корпус сварной навесной ST 1400х800х300мм с монтажн. панелью DKC R5ST1483 ДКС

Корпус сварной навесной ST с монтажной панелью 1400x800x300 мм IP66 от DKC (ДКС) — это прочный щит для наружного монтажа электрооборудования, рассчитанный на жесткие условия эксплуатации. Артикул r5st1483 включает в себя надежную монтажную плату и соответствует требованиям для установки вне помещений.

Назначение и область применения

Корпус сварной навесной ST с монтажной панелью 1400x800x300 мм IP66 предназначен для размещения распределительных устройств, автоматических выключателей, контакторов, преобразователей частоты и другого оборудования в условиях открытых площадок, на улице, в цехах с повышенной запыленностью или влажностью. Подходит для промышленных объектов, энергообъектов, транспортной инфраструктуры и систем автоматизации.

Технические характеристики

• Габариты: 1400 × 800 × 300 мм (высота × ширина × глубина)
• Материал: сталь с порошковым покрытием
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 — выдерживает удар энергией до 20 Дж
• Толщина стенок: 1,2 мм (каркас), 1,5 мм (дверь)
• Монтажная панель: оцинкованная сталь, толщина 1,8 мм
• Дверь: однодверная, со скатной крышкой, вентилируемая
• Замок: один, под ключ, с двойной бородкой 3 мм
• Электромагнитная совместимость (EMC): да — снижает помехи для чувствительной аппаратуры
• Цвет: серый
• Крепление: навесное, возможно крепление на столбе
• Система монтажа: совместима с метрическими креплениями (M4–M8)

Совместимость и монтаж

Корпус сварной навесной ST с монтажной панелью 1400x800x300 мм IP66 легко монтируется на вертикальную поверхность с помощью болтов или кронштейнов. Возможна установка на столб — для этого предусмотрены специальные крепежные отверстия. Монтажная панель имеет перфорацию под стандартные DIN-рейки и метрические крепления, что позволяет фиксировать оборудование любой массы. Корпус можно соединять в ряд с другими аналогичными моделями — для удобства групповой компоновки.

Безопасность и стандарты

Изделие соответствует требованиям EN 62208 (корпуса для электротехнических устройств) и EN 60529 (классификация степени защиты IP). Уровень IK10 обеспечивает соответствие нормам безопасности в зонах с риском механических воздействий. Порошковое покрытие защищает от коррозии и химически активных сред. EMC-исполнение гарантирует устойчивую работу электроники в условиях электромагнитных помех.

Преимущества

• Высокая механическая прочность: толстые стенки и усиленная дверь выдерживают нагрузки и случайные удары
• Надежная герметизация: загиб кромки + вспененный полиуретан на внутренней стороне двери исключают проникновение влаги и пыли
• Удобная сборка: монтажная панель уже установлена — не требуется самостоятельная фиксация
• Защита от внешних факторов: скатная крыша отводит осадки, вентиляционные каналы обеспечивают естественную циркуляцию воздуха
• Долговечность: порошковая окраска не трескается, не выгорает и сохраняет вид более 10 лет

Ограничения применения

Не предназначено для постоянного погружения в воду — IP66 не эквивалентен IP68. Не рекомендуется использовать в агрессивных химических средах (например, вблизи кислотных или щелочных выбросов). Температурный режим эксплуатации не указан — следует проверить допустимые границы для установленного внутри оборудования. Нельзя применять в взрывоопасных зонах без дополнительной сертификации ATEX/IECEx.

Примеры использования

• Распределительные щиты на уличных подстанциях
• Контрольные пункты на конвейерах в пищевой промышленности
• Шкафы управления насосными станциями
• Автоматические системы освещения на автодорогах
• Аппаратура связи и сигнализации на железнодорожных путях

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия на стене соответствовали габаритам корпуса — 1400×800 мм требуют минимум двух точек крепления с каждой стороны
• При использовании в холодном климате учтите, что влага внутри может замерзнуть; используйте нагревательные элементы, если температура опускается ниже –25 °C
• Для обслуживания открывайте дверь только после отключения питания — замок не является средством электробезопасности
• При соединении нескольких корпусов в ряд соблюдайте минимальный зазор между ними — 50 мм для доступа к кабелям и вентиляции
• Монтажная панель рассчитана на вес до 100 кг — для тяжелого оборудования (например, частотных преобразователей) дополнительно закрепите его к основанию корпуса
