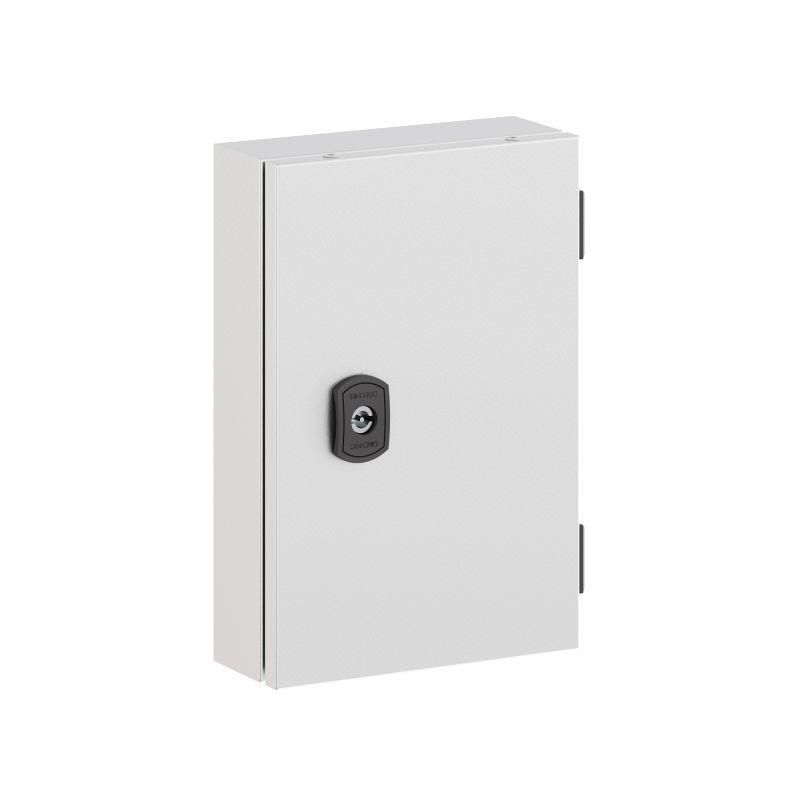

Корпус клеммный металлический SDE ВхШхГ 300x200x80 мм с дверцей | R5SDE328C DKC ДКС

Корпус клеммный металлический SDE 300х200х80 мм с дверцей от DKC - надёжная герметичная коробка для монтажа клемм, аппаратов управления и контрольных устройств в условиях повышенной запылённости, влаги и механических воздействий. Подходит как для внутренних, так и для уличных installations.

Назначение и область применения

Корпус SDE 300х200х80 мм предназначен для защиты электрооборудования внутри: клеммных колодок, реле, выключателей, модулей автоматики, индикаторов и других слаботочных элементов. Применяется в системах управления технологическими процессами, на промышленном оборудовании, в распределительных щитах, на объектах ЖКХ, энергетики и транспорта. Благодаря высокой степени защиты и прочности, корпус SDE можно использовать вне помещений - на фасадах зданий, опорах, площадках и в цехах с агрессивными условиями.

Технические характеристики

• Размеры: 300×200×80 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое антикоррозийное, цвет RAL 7035 (серый)
• Степень защиты: IP55 - защита от пыли и струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг, падающего с 1 метра)
• Застекленная дверца: да - позволяет визуально контролировать состояние оборудования без вскрытия
• Вентилируемая дверца: да - обеспечивает естественную циркуляцию воздуха
• Задняя дверца: есть - удобна для доступа к тыльной стороне креплений и проводкам
• Количество дверец: одна основная, с возможностью открывания на 180°
• Климатические исполнения: УХЛ1, ОМ2, ОМ3 - холодный, влажный и тропический климат
• Сейсмостойкость: 9 баллов по шкале МSК-64
• Группа горючести: Г1 - материал трудновоспламеняемый
• Способ монтажа: навесной (на стену, столб, платформу); допускается напольная установка
• Возможность соединения в ряд: да - несколько корпусов SDE можно смонтировать рядом без потери целостности защиты

Совместимость и монтаж

Корпус SDE имеет готовую монтажную планку внутри - её можно использовать для крепления DIN-рейки, клеммных блоков или кронштейнов. Для установки предусмотрены четыре отверстия на задней стенке (диаметром ~6 мм) - подходят под болты M5–M6. Петли и замок обеспечивают плотное закрывание дверцы; уплотнители сохраняют степень защиты IP55 даже после многократного открывания. Крепление на столб возможно через специальные кронштейны (не входят в комплект). Настенная установка требует предварительного сверления отверстий в стене с учётом габаритов корпуса. Соединение в ряд выполняется путём совмещения крепёжных отверстий соседних корпусов - рекомендуется соблюдать минимальный зазор между ними 10 мм для вентиляции.

Безопасность и стандарты

Corpus соответствует требованиям EN 62208 (для корпусов электротехнических изделий) и GOST IEC 60529 (классификация IP). Сертифицирован на работу в средах с взрывоопасной пылью (при условии правильного монтажа и герметизации входов кабелей). Порошковое покрытие устойчиво к химическим веществам, маслам и атмосферному воздействию. Сейсмическая устойчивость 9 баллов делает корпус SDE пригодным для регионов с активной сейсмической деятельностью.

Преимущества

• Высокая жесткость благодаря стальной конструкции толщиной 1,2 мм - не деформируется при нагрузке
• Защита IP55 + IK10 сочетается с вентиляцией - теплоотвод работает без снижения герметичности
• Застекленная дверца исключает необходимость постоянного вскрытия корпуса для проверки состояния
• Две дверцы (передняя и задняя) позволяют работать с кабелями с двух сторон - удобно при сложной маршрутизации
• Поддержка группового монтажа - экономит место и время при сборке нескольких точек управления

Ограничения применения

• Не предназначена для длительного погружения в воду - IP55 не гарантирует защиту от затопления
• Не используется в помещениях с постоянно высокой температурой выше +55C - риск перегрева оборудования внутри
• Пластиковые кабельные вводы (если применяются) должны иметь класс защиты не ниже IP66/67, чтобы не нарушить общую герметичность
• Не рекомендовано применение в местах с частыми химическими выбросами (например, кислотные пары) - хотя покрытие устойчиво, долгосрочные контакты могут вызвать коррозию

Примеры использования

• Щит управления насосной станцией на открытой площадке
• Распределительная коробка для сигнализации на производстве
• Контрольный пункт для терморегуляторов в теплице
• Аппаратный ящик для PLC и реле на железнодорожной станции
• Индикационный корпус для световой сигнализации на элеваторе

Практические советы

• Перед монтажом обязательно проверьте посадочные отверстия - они должны точно совпадать с выбранным способом крепления (стена, столб, рама)
• При использовании в сырых условиях используйте кабельные вводы с уплотнением и зажимами - это продлит срок службы корпуса SDE
• Не забудьте подключить заземление: комплект без проводов требует самостоятельного подведения медного провода сечением ≥2,5 мм2
• При групповом расположении корпусов SDE оставляйте минимум 10–15 мм свободного пространства между ними - это важно для воздушного охлаждения
• Чистите стекло дверцы мягкой тканью - абразивы могут поцарапать поверхность и ухудшить видимость
• Этот корпус SDE 300х200х80 мм идеален для малых проектов - если нужен больший объем, рассмотрите модели серии RAM block с увеличенной глубиной
