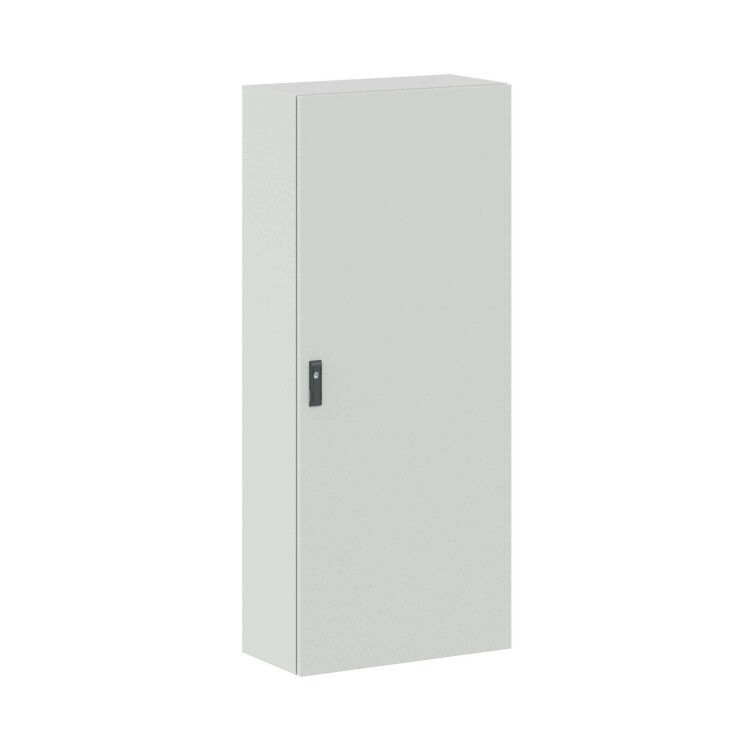

Корпус сварной навесной ST 1400х600х300мм с монтажн. панелью DKC R5ST1463 ДКС

Корпус сварной навесной ST с монтажной панелью 1400x600x300 мм IP66 от DKC (ДКС) — надёжный щит для монтажа электрооборудования в условиях открытых площадок и агрессивной среды. Артикул r5st1463 обеспечивает совместимость с промышленными системами, где важны прочность, герметичность и удобство обслуживания.

Назначение и область применения

Корпус сварной навесной ST с монтажной панелью 1400x600x300 мм IP66 предназначен для размещения распределительных устройств, автоматических выключателей, контакторов, преобразователей частоты и другого оборудования в условиях улицы, на производстве, в насосных станциях, на объектах ЖКХ и энергетики. Подходит для установки на стену, столб или в ряд с другими аналогичными корпусами. Благодаря высокой степени защиты и ударопрочности используется там, где возможны физические воздействия, перепады температур, влага и пыль.

Технические характеристики

• Габариты: 1400×600×300 мм (высота × ширина × глубина)
• Степень защиты: IP66 — полная защита от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 — выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Покрытие: порошковая окраска, цвет RAL 7035 (серый)
• Монтажная панель: оцинкованная сталь толщиной 1,8 мм, готова к метрическому креплению
• Крыша: скатная — отводит осадки и предотвращает скопление воды
• Двери: одна основная с застеклением и вентиляционными отверстиями, вторая — задняя, для доступа с тыльной стороны
• Замки: два, с двойной бородкой 3 мм, под ключ
• Электромагнитная совместимость (EMC): да — снижает помехи для чувствительной аппаратуры
• Возможность соединения в ряд: да — позволяет формировать компактные блоки щитов

Совместимость и монтаж

Корпус сварной навесной ST с монтажной панелью 1400x600x300 мм IP66 монтируется на вертикальную поверхность (стена, опора) с помощью кронштейнов, входящих в комплект. Крепление на столб возможно через специальные проушины. Монтажная панель имеет стандартные отверстия под M4–M8 болты — подходит для всех типов метрического оборудования. Для сборки в ряд используются соединительные планки (не входят в базовый комплект, заказываются отдельно). Установка требует минимум 100 мм свободного пространства перед дверью для её открывания. Задняя дверь позволяет проводить обслуживание без демонтажа всего щита.

Безопасность и стандарты

Корпус соответствует требованиям IEC 62208 и EN 62208 для распределительных щитов. Высокий уровень защиты IP66 и IK10 обеспечивают безопасную работу в условиях повышенной влажности, песка, снега и механических нагрузок. Порошковое покрытие устойчиво к коррозии, UV-излучению и химическим веществам. EMC-исполнение снижает риск возникновения электромагнитных помех, что важно для точных приборов управления.

Преимущества

• Высокая жесткость конструкции — стальной каркас и усиленная дверь исключают деформацию при внешних воздействиях
• Улучшенная герметизация — вспененный полиуретан на внутренней стороне двери и загнутые кромки корпуса препятствуют проникновению влаги и пыли
• Удобство сервиса — две двери позволяют работать с оборудованием с любой стороны; застеклённая дверь даёт возможность визуального контроля без вскрытия
• Долговечность — порошковая краска и цинкование монтажной панели гарантируют срок службы более 15 лет в агрессивной среде
• Готовность к монтажу — панель уже установлена, не требуется самостоятельная установка крепёжной рейки

Ограничения применения

• Не предназначены для постоянного погружения в воду — IP66 не эквивалентен IP68
• Не рекомендуется использовать в зонах с взрывоопасной средой — отсутствует взрывозащита Ex
• Максимальная масса установленного оборудования не должна превышать 80 кг — вес монтажной панели и креплений рассчитан на этот предел
• При использовании в районах с сильным снежным покровом необходимо регулярно очищать крышку от наростов — скатная форма не исключает накопления снега
• Не подходит для установки в помещениях с высокими требованиями к эстетике — дизайн функциональный, не декоративный

Примеры использования

• Уличные распределительные пункты (РП) на трассах и в парках
• Щиты управления насосными станциями и канализационными колодцами
• Контрольные панели на конвейерах и производственных линиях
• Аксессуары для систем автоматического полива и освещения
• Объекты энергообеспечения: зарядные станции, трансформаторные будки, системы резервного питания

Практические советы

• Перед монтажом проверьте, чтобы отверстия под крепёж на стене/столбе точно совпадали с отверстиями в корпусе — допуск ±2 мм
• Используйте термостойкий герметик вокруг кабельных вводов, особенно при работе в холодном климате
• При установке в ряд соблюдайте минимальный зазор между корпусами — 50 мм для теплоотвода и доступа к замкам
• При необходимости замены замка — используйте оригинальные запчасти DKC, так как бородка 3 мм уникальна для этой серии
• Для длительной эксплуатации в солёном воздухе (прибрежные районы) рекомендуется ежегодная проверка состояния покрытия и затяжки креплений
• При монтаже тяжёлого оборудования (например, ЧРП) — закрепите его сразу на монтажной панели, а не на стенках корпуса
