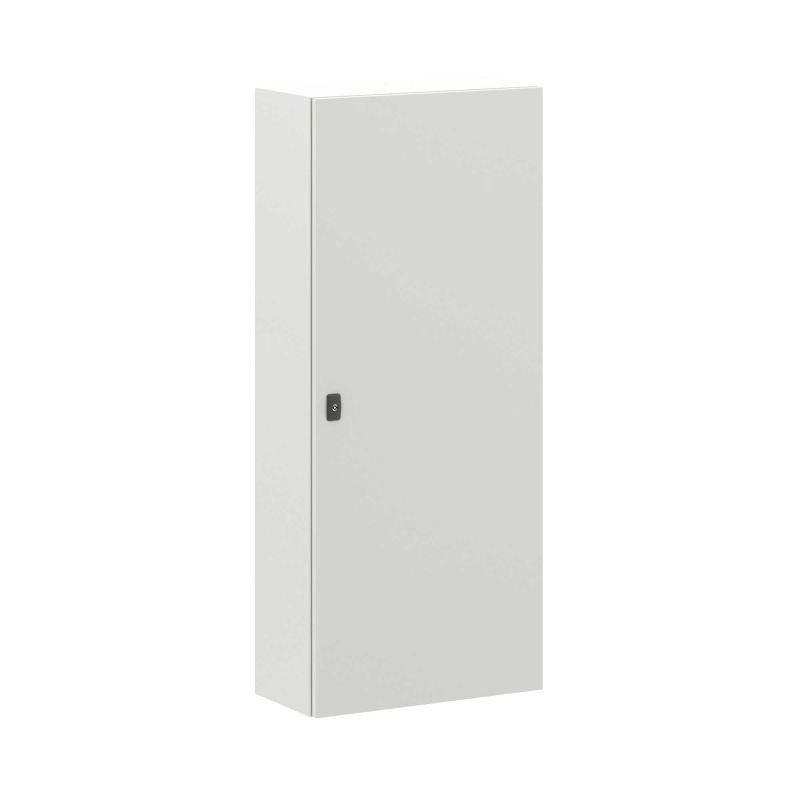

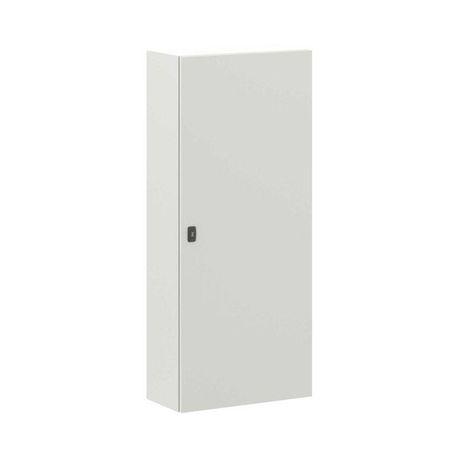

Корпус навесной STE с М/П ВхШхГ 1400x600x300 мм | R5STE1463 DKC ДКС

Корпус навесной с монтажной панелью 1400x600x300 мм IP66 от DKC (ДКС), артикул r5ste1463, предназначен для надежного размещения оборудования управления и распределения энергии в условиях открытых площадок и жестких внешних воздействий.

Назначение и область применения

Этот корпус используется для защиты электронных и электромеханических устройств - автоматических выключателей, контакторов, реле, модулей PLC, преобразователей частоты и других элементов систем АСУ ТП и ЭРУ. Подходит для установки на улице, в цехах с высокой запыленностью, на объектах ЖКХ, транспорта, производства и коммунальной инфраструктуры. Благодаря прочному металлическому корпусу и герметичным решениям обеспечивает долгую работу оборудования даже при перепадах температур, осадках и механических нагрузках.

Технические характеристики

• Габариты: 1400×600×300 мм (ширинаХвысотаХглубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 2,5 мм, с двунаправленной разметкой под крепление оборудования
• Степень защиты: IP66 - полностью герметичный против пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C, во влажном воздухе и на открытом воздухе
• Группа горючести: Г1 - материал трудновоспламеняемый
• Форма двери: одна реверсивная дверь со стеклом и вентиляционными решётками
• Задняя дверь: есть - позволяет доступ к тыльной стороне монтажной платы
• Способ монтажа: навесной, настенный, на столб, напольный
• Возможность соединения в ряд: да - несколько корпусов можно смонтировать рядом без потери герметичности

Совместимость и монтаж

Корпус навесной с монтажной панелью 1400x600x300 мм IP66 совместим с любым оборудованием, которое поместится внутри габаритов и соответствует требованиям к креплению на DIN-рейках или через отверстия в монтажной пластине. Для монтажа используются предварительно подготовленные отверстия на задней стенке и боках корпуса. На фланце предусмотрено одно входное отверстие для кабеля диаметром до 80 мм. Крепление на столб осуществляется через специальные проушины, настенная установка - через углы корпуса. Напольная установка возможна благодаря нижнему основанию с усиленными опорами. Все типы монтажа поддерживают одновременную сборку нескольких корпусов в одну линию.

Безопасность и стандарты

• Защита от пыли и воды - соответствие IP66
• Ударная стойкость - класс IK10 согласно EN 50102
• Сейсмическая устойчивость - 9 баллов по MSK-64
• Изоляция и заземление - в комплекте предусмотрен полноценный комплект заземления с медными проводниками
• Пожаробезопасность - материалы группы Г1
• Климатические нормы - выполнение требований ГОСТ 15150 для УХЛ1 и ОМ2/ОМ3

Преимущества

• Высокая степень защиты IP66 гарантирует работоспособность в дождливую погоду, песчаных бурях и на побережьях
• Порошковое покрытие RAL 7035 устойчиво к УФ-излучению, химическим веществам и коррозии
• Монтажная панель толщиной 2,5 мм не деформируется под весом тяжелого оборудования
• Реверсивная дверь удобна для обслуживания с любой стороны
• Стекло на двери позволяет контролировать состояние внутреннего оборудования без вскрытия
• Вентилируемые участки обеспечивают естественную циркуляцию воздуха, снижающую риск перегрева
• Возможность соединения в ряд экономит место и упрощает масштабирование системы

Ограничения применения

• Не рекомендован для постоянного погружения в жидкости - IP66 не является водоупорной защитой для подводной работы
• Не предназначен для взрывоопасных сред - отсутствуют сертификаты ATEX или IECEx
• Максимальная масса установленного оборудования должна рассчитываться исходя из нагрузки на крепления; сверхтяжелые устройства требуют дополнительной поддержки
• При использовании в районах с экстремально высокими уровнями солевых осаждений (например, морские берега) требуется периодический контроль состояния покрытия

Примеры использования

• Щитовое оборудование на насосных станциях водоснабжения
• Автоматика управления светофорами и дорожными знаками
• Распределительные щиты на промышленных конвейерах и элеваторах
• Аппаратура связи и сигнализации на железнодорожных путях
• Контрольные пункты на тепловых и ветряных электростанциях
• Щиты управления лифтами и эскалаторами на открытом воздухе

Практические советы

• Перед монтажом проверьте, что посадочные места на столбе или стене соответствуют габаритам корпуса - размеры 1400×600 мм требуют достаточной площади крепления
• При установке на столб используйте болтовые крепления с антивандальной замковой системой
• Для лучшей теплоотдачи не закрывайте вентиляционные окна на двери плотными материалами
• При необходимости увеличить количество кабельных вводов - допускается просверливание дополнительных отверстий в фланцах, соблюдая целостность герметизации
• При группировке нескольких корпусов в ряд - обязательно используйте комплектацию с соединением между собой, чтобы сохранить уровень защиты IP66
• Обязательно подсоедините заземление перед первым включением - комплект уже есть, но его необходимо правильно подвести к контуру заземления объекта
