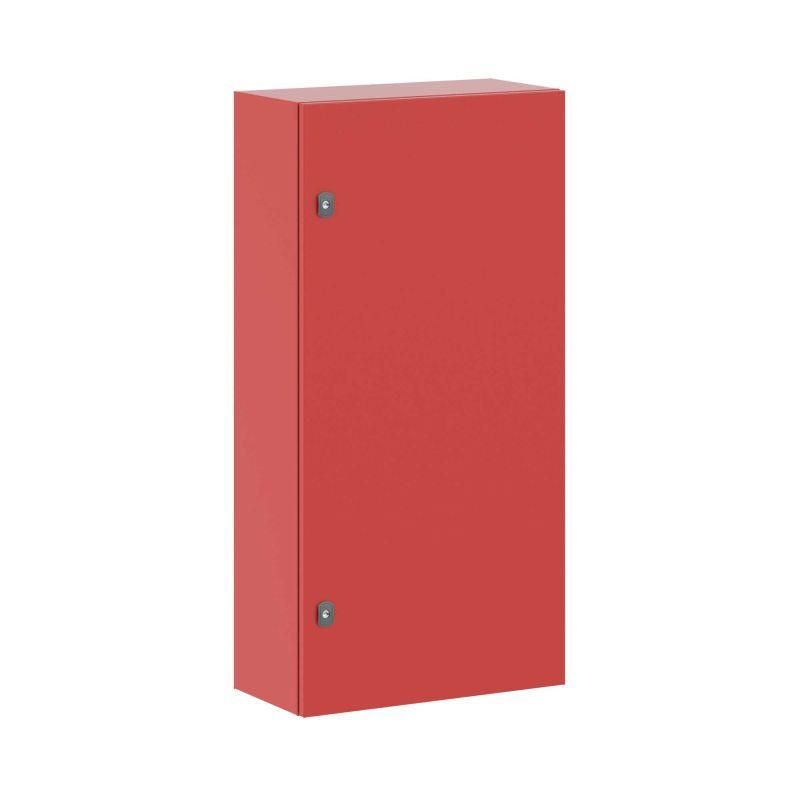

Корпус сварной навесной ST с М/П ВхШхГ 1200 х 600 300 мм RAL3020 красный |R5ST1263-RAL3020 | DKC ДКС

Корпус навесной ST с монтажной панелью ВхШхГ 1200x600x300 мм, RAL3020 от DKC предназначен для защиты электрооборудования в условиях улицы и внутри помещений. Благодаря прочной стальной конструкции, IP66 и IK10, этот корпус надёжно защищает оборудование от пыли, воды, механических воздействий и используется в системах автоматизации и распределения энергии. Артикул r5st1263-ral3020 соответствует сериям RAM block и DKC.

Назначение и область применения

Корпус навесной ST с монтажной панелью ВхШхГ 1200x600x300 мм, RAL3020 применяется для размещения аппаратуры управления, коммутационных устройств, реле, автоматических выключателей и других элементов электросистем. Подходит для наружной установки - например, на фасадах зданий, опорах, столбах, а также для внутреннего монтажа в цехах, на объектах ЖКХ, транспорта и промышленности. Применяется в системах АСУ ТП, освещения, насосных станциях, конвейерах и других автономных контурах.

Технические характеристики

• Размеры: высота 1200 мм, ширина 600 мм, глубина 300 мм
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL 3020
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатические условия: УХЛ1, ОМ2, ОМ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Поверхность: порошковое покрытие - устойчиво к царапинам, UV-излучению и химикатам
• Цвет: красный RAL 3020

Совместимость и монтаж

Корпус навесной ST с монтажной панелью ВхШхГ 1200x600x300 мм, RAL3020 совместим со всеми типами стандартного оборудования, установленного на DIN-рейках. Монтаж возможен несколькими способами:

• На стену - через предварительно подготовленные отверстия в задней части корпуса
• На столб - с использованием кронштейнов (не входят в комплект)
• На пол - благодаря нижним опорным площадкам
• В стену - при необходимости встраивания в перегородку (требуется подготовка проёма)

Дверь реверсивная - её можно установить открываться влево или вправо. Соединение в ряд возможно - несколько корпусов можно расположить рядом без зазора, сохраняя целостность защиты. Для ввода кабелей предусмотрен сплошной фланец с возможностью сверления отверстий под нужный диаметр.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529 - гарантирует безопасную работу в дождь, снег, песчаных бурях
• Ударопрочность IK10 соответствует EN 62262 - обеспечивает устойчивость к преднамеренным или случайным ударам
• Сейсмостойкость 9 баллов - допущена к применению в сейсмоактивных регионах
• Климатическое исполнение УХЛ1 - соответствует ГОСТ 15150
• Группа горючести Г1 - материал не распространяет пламя

Преимущества

• Высокая жесткость конструкции - стальные детали толщиной до 1,8 мм обеспечивают долговечность даже при нагрузках
• Двойная защита двери - застекленная часть позволяет контролировать состояние оборудования без вскрытия; вентилируемая - снижает риск перегрева
• Две двери - основная и задняя - дают доступ ко всей внутренней области без демонтажа
• Двунаправленная разметка монтажной платы - ускоряет установку оборудования, исключает необходимость переворачивания панели
• Порошковое покрытие - не требует окраски после монтажа, не выгорает на солнце
• Комплексная комплектация - всё необходимое для сборки уже есть в коробке

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равен IP68
• Не рекомендован для установки в помещениях с агрессивными химическими парами (например, кислотные производства) - хотя покрытие устойчиво, длительный контакт с концентрированными веществами может повредить его
• Застекленная дверь не является взрывозащищённой - не подходит для взрывоопасных зон (Zone 1/2)
• Комплект заземления поставляется без проводов - необходимо приобрести заземляющие шины и кабели отдельно
• Подходит для монтажа в стены, но требует точного подбора проёма - внешние размеры корпуса должны точно соответствовать углублению

Примеры использования

• Электрощитовая на улице для управления освещением парковки
• Щит управления насосной станцией в сельскохозяйственной зоне
• Распределительный щит на опоре ЛЭП с автоматическим выключателем и реле контроля
• Контрольный пункт на конвейере в пищевой промышленности
• Аппаратура автоматического регулирования температуры в холодильном модуле

Практические советы

• Перед монтажом проверьте, что посадочные места на стене или столбе выдерживают вес корпуса - с полной нагрузкой он может достигать более 25 кг
• Используйте уплотнители и герметики при вводе кабелей - даже при IP66 просачивание влаги возможно через некачественно заполненные отверстия
• При соединении нескольких корпусов в ряд соблюдайте минимальный зазор между ними - не менее 5 мм для вентиляции и обслуживания
• При установке в стену учтите толщину отделочных материалов - они могут уменьшить доступное пространство внутри
• Для удобства обслуживания выбирайте направление открывания двери так, чтобы она не мешала другому оборудованию
• Артикул r5st1263-ral3020 - единственный вариант этого размера с RAL3020 в серии DKC RAM block - другие цвета имеют другие артикулы
