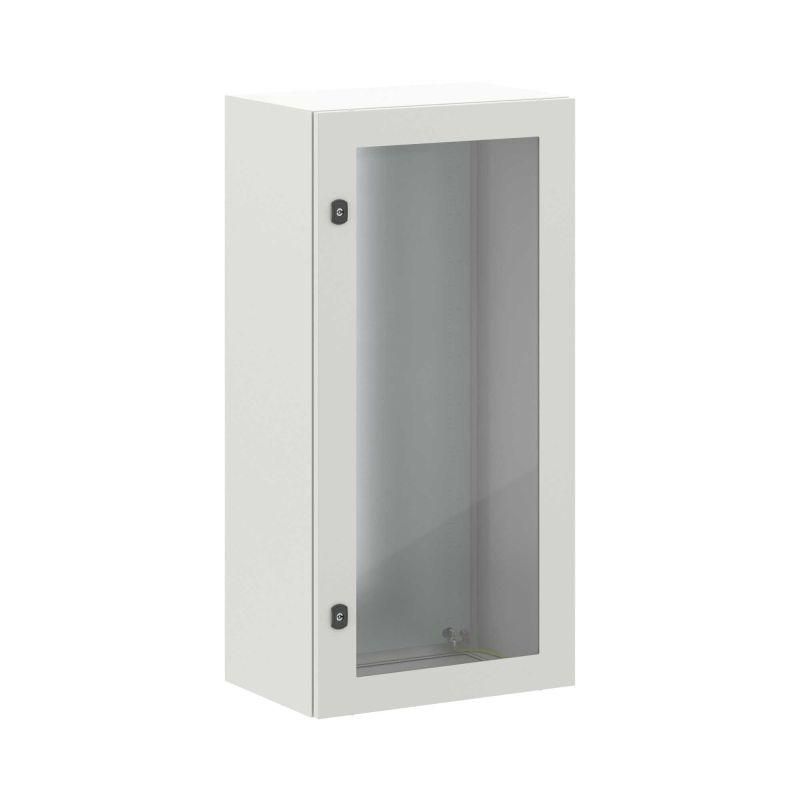

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 1200x600x400 мм | R5STEX1264 DKC ДКС

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 1200x600x400 мм от DKC предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких внешних воздействий. Благодаря прочному стальному корпусу, IP66 и IK10, этот корпус обеспечивает долгую службу даже в сложных климатических зонах. Артикул r5stex1264 соответствует серии RAM block.

Назначение и область применения

Этот корпус используется для защиты электронных и электромеханических устройств: автоматических выключателей, контакторов, реле, модулей PLC, преобразователей частоты и других элементов систем АСУ ТП. Подходит для установки на улице, в цехах, на объектах ЖКХ, энергоносителей, транспорта и промышленных комплексах. Прозрачная дверь позволяет контролировать состояние оборудования без вскрытия корпуса.

Технические характеристики

• Размеры: 1200×600×400 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 2,5 мм, готова к креплению аппаратуры
• Дверь: прозрачная, из закалённого стекла толщиной 5 мм, реверсивная (можно открывать влево или вправо)
• Защита: IP66 - полная герметичность против пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажном воздухе и соляной среде
• Группа горючести: Г1 - материал трудновоспламеняемый
• Цвет: серый (RAL 7035)

Совместимость и монтаж

Корпус легко монтируется любым способом: на стену, на столб, на пол или в нишу. Для этого предусмотрены подготовленные места крепления. Возможна сборка в ряд - несколько корпусов можно соединить между собой для создания единой системы. Каждый корпус имеет сплошной фланец для ввода кабелей сверху и снизу. Все крепёжные элементы входят в комплект.

Что в комплекте

• Корпус с крышкой
• Реверсивная дверь с застекленным окном
• Монтажная панель из оцинкованной стали
• Две дверные рейки для крепления DIN-рейки
• Два поворотных замка
• Сплошной фланец для кабельного ввода
• Комплект заземления с медными проводниками

Безопасность и стандарты

Изделие соответствует требованиям EN 50102 (ударопрочность IK10), IEC 60529 (защита IP66), а также нормам для работы в экологически агрессивных зонах. Сертифицировано для эксплуатации в регионах с суровым климатом. Наличие заземляющего контура исключает риск поражения током при аварийных ситуациях.

Преимущества

• Высокая механическая прочность благодаря толстой стали и IK10
• Закалённое стекло двери не трескается при перепадах температур
• Порошковое покрытие предотвращает коррозию даже при постоянной влажности
• Реверсивная дверь удобна при ограниченном доступе
• Фланец для кабелей снижает нагрузку на точки ввода и улучшает герметизацию
• Поддержка множественных вариантов монтажа - универсальное решение

Ограничения применения

Не рекомендовано использовать внутри взрывоопасных зон (не имеет взрывозащиты Ex). Не следует применять в местах с постоянным прямым попаданием химикатов, растворителей или кислот - порошковое покрытие устойчиво к атмосферным факторам, но не ко всем агрессивным жидкостям. Также корпус не рассчитан на внутреннюю установку в помещениях с повышенной радиационной активностью.

Примеры использования

• Щитовая на уличной подстанции 10(6)/0,4 кВ
• Контрольный щит насосной станции водоснабжения
• Автоматизация конвейера на пищевом заводе
• Распределительный пункт на железнодорожной платформе
• Аварийный выключатель на нефтегазовой вышке

Практические советы

• Перед монтажом проверьте посадочные отверстия - они совпадают с типовыми креплениями для столбов и стен
• При использовании в холодном климате учтите, что стекло становится более хрупким ниже –30C; избегайте ударов при низких температурах
• Для лучшей герметизации используйте термостойкий силиконовый герметик вокруг кабельных вводов
• При группировке нескольких корпусов в ряд соблюдайте минимальный зазор 50 мм между соседними изделиями для теплоотвода
• Проверяйте целостность заземляющих проводов перед первым запуском - это обязательное требование безопасности
• Обязательно используйте только оригинальную дверь - сторонние аналоги могут нарушить степень защиты IP66
