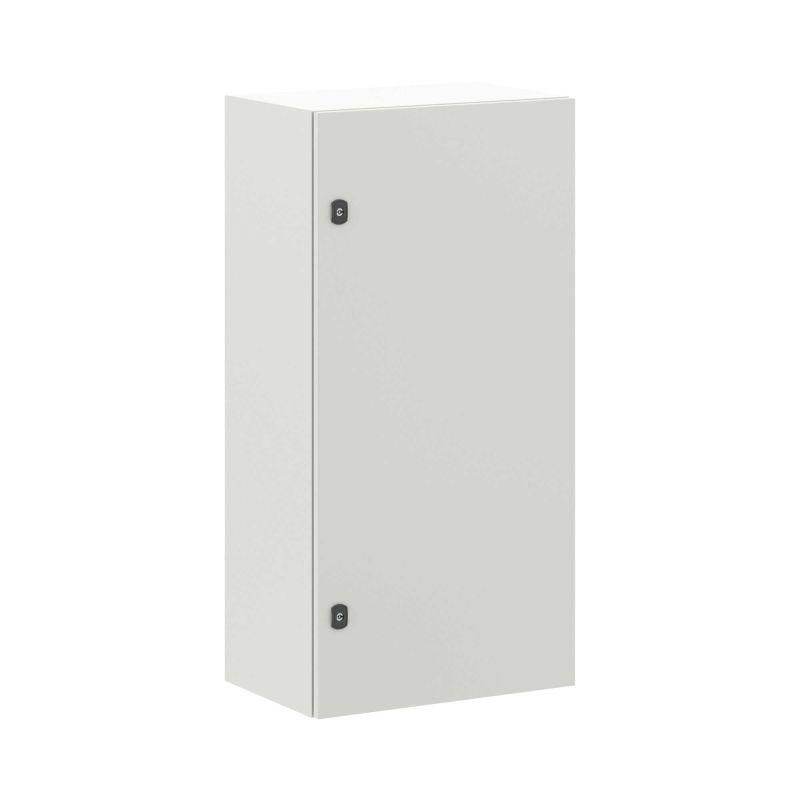

Корпус навесной STE с М/П ВхШхГ 1200x600x400 мм | R5STE1264 DKC ДКС

Корпус навесной с монтажной панелью DKC (ДКС) r5ste1264 предназначен для защиты оборудования управления и распределения энергии в условиях улицы или промышленного помещения. Благодаря прочному стальному корпусу с IP66 и IK10, он выдерживает внешние воздействия и механические нагрузки, обеспечивая надежную работу автоматических систем.

Назначение и область применения

Корпус DKC (ДКС) r5ste1264 используется для размещения аппаратуры автоматизации: контакторов, реле, модулей ввода/вывода, устройств защиты, преобразователей частоты и других элементов электросистем. Подходит для установки на объектах с высокими требованиями к защите - насосные станции, тепловые пункты, промышленные площадки, уличные щитовые, системы освещения и транспорта.

Технические характеристики

• Размеры: 1200×600×400 мм (высота × ширина × глубина)
• Степень защиты: IP66 - полностью герметичен против пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 2,5 мм, с двунаправленной разметкой под крепление оборудования
• Застекленная дверь: да - позволяет контролировать состояние внутреннего оборудования без вскрытия
• Вентилируемая дверь: да - способствует естественному теплообмену внутри корпуса
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажном воздухе и на открытых территориях
• Группа горючести: Г1 - материал трудновоспламеняемый
• Цвет: серый матовый RAL 7035

Совместимость и монтаж

Корпус DKC (ДКС) r5ste1264 имеет универсальные варианты установки: на стену, на столб, на пол или в нишу. Для всех типов монтажа предусмотрены подготовленные места крепления. Возможна сборка в ряд - несколько корпусов можно соединить между собой для создания единой системы. На входе установлен сплошной фланец для ввода кабелей - легко просверливается под нужный диаметр. Монтажная панель уже готова к установке оборудования - разметка выполнена в двух направлениях для удобства расположения компонентов.

Безопасность и стандарты

• Защита соответствует IEC 60529 (IP66) и EN 50102 (IK10)
• Изготовлен согласно требованиям ГОСТ Р 51318–2009 для электрооборудования в жестких условиях
• Элементы заземления входят в комплект - обеспечивают безопасность при работе с оборудованием
• Порошковое покрытие устойчиво к коррозии, химическим веществам и перепадам температур

Преимущества

• Высокая степень защиты IP66 гарантирует работоспособность даже при сильном дожде, песке или грязи
• IK10 делает корпус устойчивым к случайным ударам - идеально для мест с активным движением людей или техники
• Функциональная дверь сочетает возможность наблюдения через стекло и вентиляцию - снижает риск перегрева
• Две точки запирания (повторяющиеся замки) усиливают герметичность и предотвращают самопроизвольное открывание
• Монтажная панель толщиной 2,5 мм выдерживает значительные весовые нагрузки - подходит для массивных устройств
• Серийное исполнение RAM block обеспечивает совместимость с другими изделиями этой линейки

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP66 не равнозначен IP68
• Стальной корпус требует осторожного обращения при перемещении - масса более 30 кг
• Порошковое покрытие чувствительно к царапинам острыми предметами - не рекомендовано использование металлических инструментов при обслуживании без защиты
• Не следует использовать в средах с агрессивными химикатами (например, концентрированные кислоты или растворители)
• Настройка ввода кабелей требует дополнительных действий - фланец необходимо сверлить самостоятельно под выбранный диаметр

Примеры использования

• Щит управления насосной станцией на улице - защита от влаги и пыли
• Автоматический пункт питания светофора - устойчивость к ударам и колебаниям температуры
• Распределительный щит на опоре ЛЭП - возможность крепления на столб и наличие вентиляции
• Аппаратура АСУ ТП на заводе - долговечность и соответствие классу безопасности G1
• Объекты ЖКХ - установка в стену или на полу в подвале с повышенной влажностью

Практические советы

• Перед монтажом проверьте посадочные отверстия на монтажной плате - они подходят под стандартные DIN-рейки и кронштейны
• При установке на столб используйте дополнительно антивандальный болтовой комплект - корпус рассчитан на такую нагрузку
• Для лучшей терморегуляции в летний период допускается установка дополнительных вентиляционных решёток - корпус совместим с этим
• При использовании в холодном климате учтите возможное образование конденсата - рекомендуется применение нагревательных элементов внутри
• При необходимости увеличения числа вводов - фланец легко доработать обычным метчиком или пробойником
• Корпус DKC (ДКС) r5ste1264 совместим с другими изделиями серии RAM block - можно комбинировать с аналогичными решениями для масштабирования проекта
