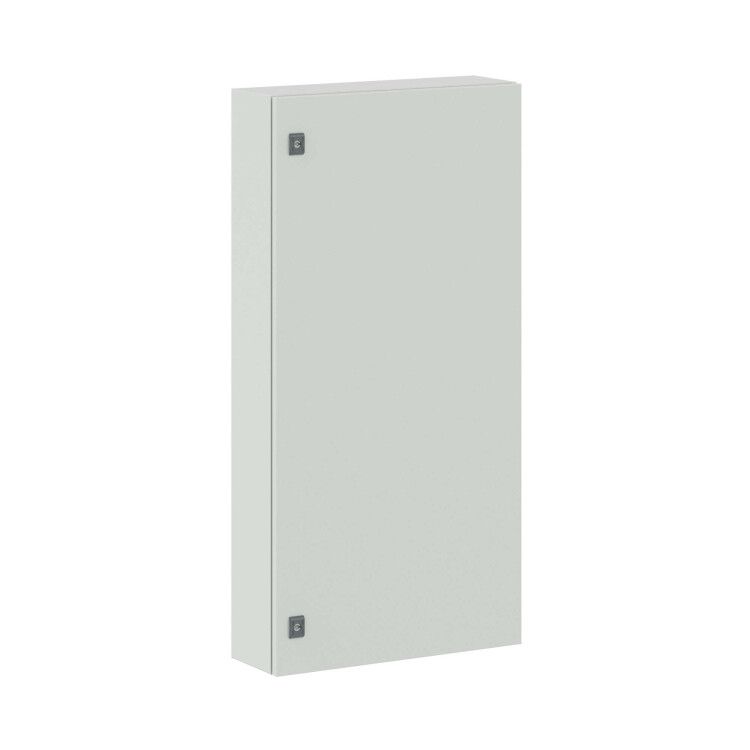

Корпус сварной навесной ST 1200х600х200мм с монтажн. панелью DKC R5ST1262 ДКС

Корпус сварной навесной ST с монтажной панелью 1200х600х200 мм IP66 от DKC (ДКС), артикул r5st1262, предназначен для защиты электрооборудования в условиях повышенной запылённости, влажности и механических воздействий. Благодаря прочной стальной конструкции и монтажной панели, он идеально подходит для установки на столбах, стенах и в открытых зонах промышленных объектов.

Назначение и область применения

Корпус сварной навесной ST с монтажной панелью 1200х600х200 мм IP66 используется для размещения оборудования автоматизации, управления и распределения энергии. Подходит для внешних установок: насосных станций, комплектных трансформаторных подстанций, пунктов управления конвейерами, систем освещения и других объектов, где требуется надёжная защита от погодных условий и физического воздействия.

Технические характеристики

• Габариты: 1200×600×200 мм (высота × ширина × глубина)
• Степень защиты: IP66 - полная защита от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Покрытие: порошковая краска, цвет 7035 (серый)
• Монтажная панель: оцинкованная сталь, толщина 1,8 мм, рассчитана на тяжёлое оборудование
• Замки: два ключевых замка с двойной бородкой 3 мм
• Дверь: одна, металлическая, с застеклением и вентиляционными отверстиями
• Крыша: скатная - исключает скопление воды и снега
• Задняя дверь: есть - для доступа к тыльной части оборудования
• Соединение в ряд: возможно - для создания длинных линеек шкафов
• ЭМС-совместимость: да - снижает помехи в радиочастотном диапазоне
• Крепление: навесное, на стену или столб

Совместимость и монтаж

Корпус сварной навесной ST с монтажной панелью 1200х600х200 мм IP66 легко монтируется на вертикальные поверхности: стены, опоры, столбы. Для крепления предусмотрены подготовленные отверстия и усиленные точки крепления. Монтажная панель имеет стандартизированные отверстия под метрический крепёж - подходит для DIN-рейки, кронштейнов и тяжёлых модулей. Возможна сборка нескольких корпусов в один ряд - для компактного размещения вдоль линии. Установка требует минимум 10–15 см свободного пространства вокруг для провода и обслуживания.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (корпуса для электротехнических устройств) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждает соответствие IEC 62262. Порошковое покрытие устойчиво к коррозии и химическим воздействиям. EMC-исполнение гарантирует работу в средах с высокими уровнями электромагнитных помех. Все материалы соответствуют нормам RoHS.

Преимущества

• Высокая жесткость конструкции - стальная рама и толстые панели обеспечивают долговечность
• Улучшенная герметизация: вспененный полиуретан на двери + загнутые кромки + заглушки отверстий = надёжная защита от влаги и пыли
• Скатная крыша предотвращает скопление воды и снега - особенно важно для зимнего климата
• Две двери (передняя и задняя) позволяют удобно обслуживать оборудование с двух сторон
• Монтажная панель толщиной 1,8 мм - способна выдержать нагрузку от тяжёлых преобразователей частоты, PLC и силовых контакторов
• Порошковая окраска - устойчива к царапинам, сколам и выцветанию
• Возможность комбинирования с аксессуарами CE - расширение функциональности без переделок

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не эквивалентен IP68
• Не рекомендуется для установки в зонах с агрессивными химикатами (например, кислоты, щёлочи) - покрытие не устойчиво к таким средам
• Максимальная температура окружающей среды - до +55 C; при более высоких значениях возможен перегрев внутреннего оборудования
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-исполнение)
• При монтаже на столб необходимо использовать дополнительные антивандальные элементы - корпус не является полностью антикражным

Примеры использования

• Автоматический контроль насосной станции на водопроводе
• Шкаф управления конвейерной линией на пищевом заводе
• Распределительный пункт на улице для уличного освещения
• Контрольный шкаф на железнодорожной станции
• Пункт управления тепловым насосом на промплощадке

Практические советы

• Перед монтажом проверьте посадочные отверстия на монтажной панели - они должны точно совпадать с креплениями вашего оборудования
• Используйте заглушки для всех неиспользуемых проходов - даже одно незакрытое отверстие снижает уровень IP66
• При установке на столб закрепите корпус с помощью U-образных кронштейнов и болтов M10 - этого достаточно для устойчивости при ветре
• Для длительной работы в холодном климате убедитесь, что установленное внутри оборудование рассчитано на низкие температуры - корпус не нагревает внутреннее пространство
• При групповой установке нескольких корпусов r5st1262 соблюдайте минимальный зазор 50 мм между соседними шкафами - для теплоотвода и доступа к кабелям
• Проверяйте состояние уплотнителей двери каждые 6–12 месяцев - при старении они теряют эластичность, и герметичность снижается
