Корпус навесной STE с М/П ВхШхГ 1200x600x300 мм | R5STE1263 DKC ДКС

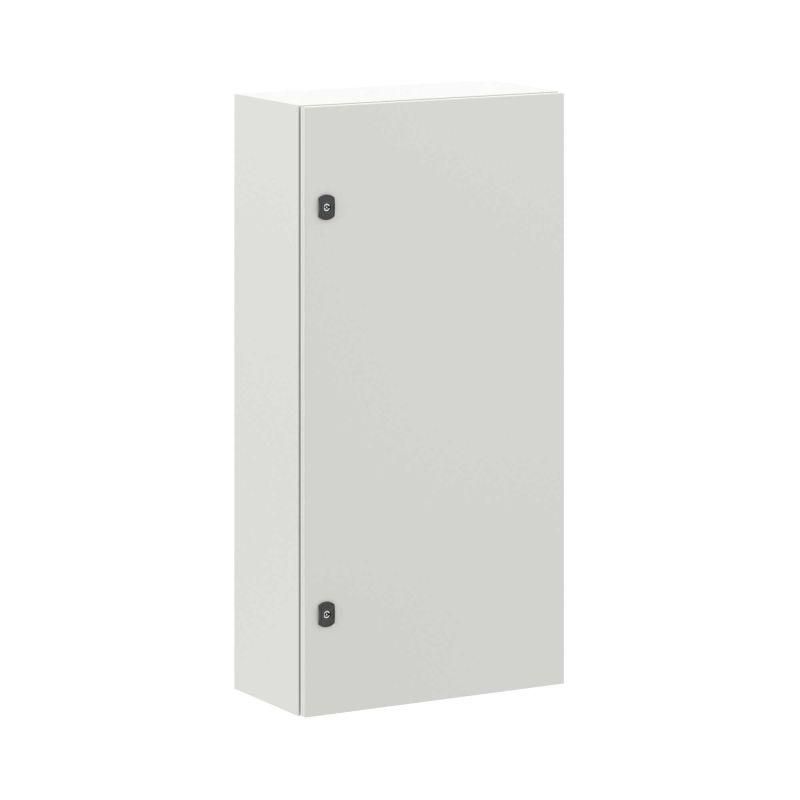

Корпус навесной с монтажной панелью ВхШхГ 1200x600x300 мм от DKC (ДКС), артикул r5ste1263, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких внешних воздействий.

Назначение и область применения

Этот корпус используется для установки аппаратуры автоматизации, коммуникационных устройств, реле, контакторов, модулей ввода/вывода и других элементов электрощитового оборудования. Подходит для монтажа на улице, в цехах, на промышленных объектах, где требуется высокая степень защиты от пыли, воды и механических повреждений. Применяется в энергетике, транспорте, ЖКХ, на заводах и насосных станциях.

Технические характеристики

• Размеры: 1200×600×300 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 2,5 мм, с двунаправленной разметкой
• Степень защиты: IP66 - полностью герметичен против пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажной среде
• Группа горючести: Г1 - материал трудновоспламеняемый
• Цвет: серый матовый (RAL 7035)
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Функциональные опции двери: застеклёная, вентилируемая
• Задняя дверь: есть - обеспечивает доступ к тыльной стороне монтажной платы
• Крепление: навесное, на столб, настенное, напольное
• Возможность соединения в ряд: да - позволяет собирать несколько корпусов в единую линейную конструкцию
• Ввод кабеля: один сплошной фланец для прохода кабелей
• Заземление: в комплекте - провода и клеммы для подключения контура заземления

Совместимость и монтаж

Корпус легко монтируется любым из четырёх способов: на вертикальную поверхность, на столб, на пол или в нишу стены. Для крепления используются предварительно подготовленные отверстия в боковых и нижних гранях. Монтажная панель имеет универсальные отверстия под DIN-рейки и крепёж M4–M8. Каждый корпус оснащён двумя поворотными замками - обеспечивают плотное закрывание даже при наличии давления воздуха внутри. Соединение нескольких корпусов в ряд возможно через совпадающие кромки - требует согласованного расположения вводов кабелей.

Безопасность и стандарты

Изделие соответствует требованиям EN 62208 (корпуса для электротехники), GOST IEC 60529 (защита IP66), GOST 14254 (ударопрочность IK10). Сертифицировано для работы в экологически сложных условиях: повышенная влажность, перепады температур, агрессивная атмосфера. Цветовое покрытие устойчиво к УФ-излучению и химическим веществам. Все металлические части имеют равнопотенциальное заземление, исключающее риск поражения током.

Преимущества

• Высокая прочность благодаря двухслойной стальной конструкции (1,5 мм корпус + 2,5 мм панель)
• Порошковое покрытие не трескается, не выгорает и не нуждается в обслуживании
• Реверсивная дверь снижает необходимость правильного ориентирования при монтаже
• Защита IP66+IK10 делает корпус пригодным для самых суровых условий
• Возможность установки в стену и на столб расширяет варианты размещения
• Сплошной фланец и наличие задней двери позволяют удобно прокладывать и обслуживать кабели
• Система заземления уже встроена - не требует доработки после установки

Ограничения применения

Не рекомендовано использовать в местах постоянного погружения в жидкости - IP66 не гарантирует длительное погружение. Недопустимо применение в взрывоопасных зонах (не является взрывозащищённым). Отказ от термостатических решений - внутренний микроклимат зависит от естественного теплообмена; при большой тепловой нагрузке необходимо дополнительно организовать принудительную вентиляцию. Не следует использовать корпус без установленной монтажной панели - она рассчитана на нагрузку до 50 кг, сам корпус не предназначен для самостоятельного крепления тяжёлого оборудования.

Примеры использования

• Щит управления насосной станцией на открытом участке водопровода
• Распределительный щит на автостоянке с контроллерами освещения
• Автоматизация системы вентиляции в промзоне с высокой запылённостью
• Центральный пункт сбора сигналов с датчиков на железнодорожном переезде
• Аппаратный шкаф на крыше здания с подключением к сети 380 В

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на стене или столбе - они должны точно совпадать с размерами корпуса (1200×600 мм).
• При использовании вентилируемой двери учтите, что поток воздуха может заносить влагу - лучше сочетать её с капельником или защитным козырьком сверху.
• При соединении нескольких корпусов в ряд используйте однотипные модели - различия в толщине материала или положении фланцев нарушают герметичность.
• При установке в стену обязательно выполните гидроизоляцию вокруг входа - даже IP66 не защищает от просачивания воды через щели между конструкцией и кладкой.
• Обязательно подсоедините заземляющий провод к основному контуру заземления объекта - он не будет работать без этого!
• При необходимости замены двери - можно заказать аналогичную модель с другим типом остекления или вентиляцией, так как все детали стандартизированы.
