Корпус сварной навесной ST с М/П ВхШхГ 400 x 200 | R5ST0442 DKC ДКС

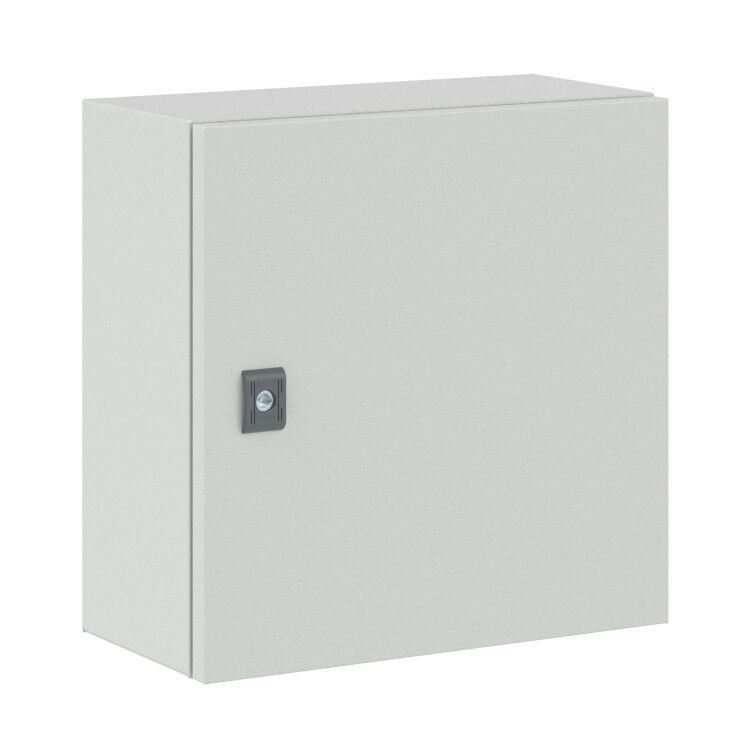

Корпус навесной ST с монтажной платой 400x400x200 мм IP65-IP66 IK10 от DKC - это прочный металлический щит для наружной и промышленной установки, предназначенный для защиты электрооборудования в условиях повышенной запылённости, влажности и механических воздействий. Артикул r5st0442 входит в серию RAM block и сочетает надёжную защиту IP66, ударопрочность IK10 и встроенную монтажную плату.

Назначение и область применения

Корпус навесной ST с монтажной платой 400x400x200 мм IP65-IP66 IK10 предназначен для установки внешнего оборудования управления, автоматики, коммуникаций и распределительных элементов. Подходит для использования на улице, в производственных зонах, на объектах энергетики, транспорта и ЖКХ. Благодаря высокой степени защиты и жесткой конструкции, используется там, где требуется долговечность и безопасность: на фасадах зданий, возле станков, на конвейерах, в насосных станциях и других местах с риском механических повреждений или атмосферного воздействия.

Технические характеристики

• Габариты: 400×400×200 мм (высота × ширина × глубина)
• Материал: сталь с порошковым покрытием
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг груза с высоты 1 м)
• Толщина стенок: 1,2 мм; толщина двери: 1,5 мм
• Монтажная плата: оцинкованная сталь, толщина 1,8 мм
• Количество дверей: одна, с застеклением и вентиляционными отверстиями
• Замок: ключевой, с двойной бородкой 3 мм
• Цвет: серый
• Крепление: навесное, возможно крепление на столб
• Совместимость с метрическими креплениями: да
• Объём внутреннего пространства: 32 литра

Совместимость и монтаж

Корпус навесной ST с монтажной платой 400x400x200 мм IP65-IP66 IK10 имеет готовую монтажную плату, что исключает необходимость её самостоятельной установки. Крепление осуществляется через четыре угловых отверстия на задней стенке - подходят болты M6–M8. Возможна установка на вертикальную опору (столб) с помощью комплекта кронштейнов. Все проходы для проводов уже оснащены заглушками - их можно легко удалить при необходимости. Для монтажа тяжёлого оборудования (например, частотных преобразователей или PLC) рекомендуется использовать только монтажную плату, так как она рассчитана на нагрузку до 30 кг. Корпусы этой серии можно соединять в ряд - при этом сохраняется целостность защиты и эстетика.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для электротехнических шкафов) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждена испытаниями по EN 62262. Порошковое покрытие устойчиво к УФ-излучению, химическим веществам и перепадам температур от –40C до +60C. Конструкция обеспечивает сейсмоустойчивость и вибростойкость - подходит для установки в районах с активной сейсмической деятельностью и на вибрирующих площадках.

Преимущества

• Высокая герметичность: загиб кромки и вспененный полиуретан на двери гарантируют плотное прилегание, исключающее проникновение влаги и пыли
• Защита от механических повреждений: толстые стенки и IK10 позволяют выдерживать случайные удары, например, от инструментов или предметов
• Удобство обслуживания: застеклённая дверь позволяет контролировать состояние оборудования без вскрытия, вентиляция снижает риск конденсата
• Долговечность покрытия: трёхступенчатая окраска предотвращает отслаивание, царапины и коррозию
• Интегрированная монтажная плата: экономит время сборки и обеспечивает равномерное распределение нагрузки

Ограничения применения

Корпус навесной ST с монтажной платой 400x400x200 мм IP65-IP66 IK10 не предназначен для установки в средах с постоянным контактом с химически агрессивными жидкостями (кислоты, растворители). Также он не рассчитан на длительное погружение в воду - IP66 защищает от струй, но не от подводного положения. Не следует использовать в помещениях с температурой выше +60C или ниже –40C. Отсутствие встроенной системы вентиляции/кондиционирования требует учета тепловыделения установленного оборудования - при большой мощности возможен перегрев.

Примеры использования

• Электрошкаф управления насосной станцией на открытой территории
• Распределительный щит на производственной линии с высокой запылённостью
• Автоматический пункт контроля доступа на улице
• Шкаф связи и сигнализации на железнодорожном участке
• Контрольный щит на парковке с датчиками движения и камеры наблюдения

Практические советы

• Перед монтажом проверьте, чтобы все заглушки были на месте - особенно если корпус хранился на открытом воздухе
• При установке на столб используйте антивандальный кронштейн - корпус весит около 12 кг
• Не забудьте предусмотреть свободное пространство перед дверью (не менее 60 см) для удобного обслуживания
• Для кабельных вводов выбирайте аксессуары серии CE - они совместимы по форме и размеру
• При монтаже тяжёлого оборудования (более 20 кг) обязательно закрепите его к монтажной плате, а не к стенкам корпуса
• Проверяйте герметичность после первого года эксплуатации - при наличии конденсата внутри убедитесь, что вентиляционные отверстия не забиты
