Корпус сварной навесной серии ST без М/П Размер: 400 x 200 мм (В х Ш Г) Спец. Исплонение - R5ST0442WMP ДКС

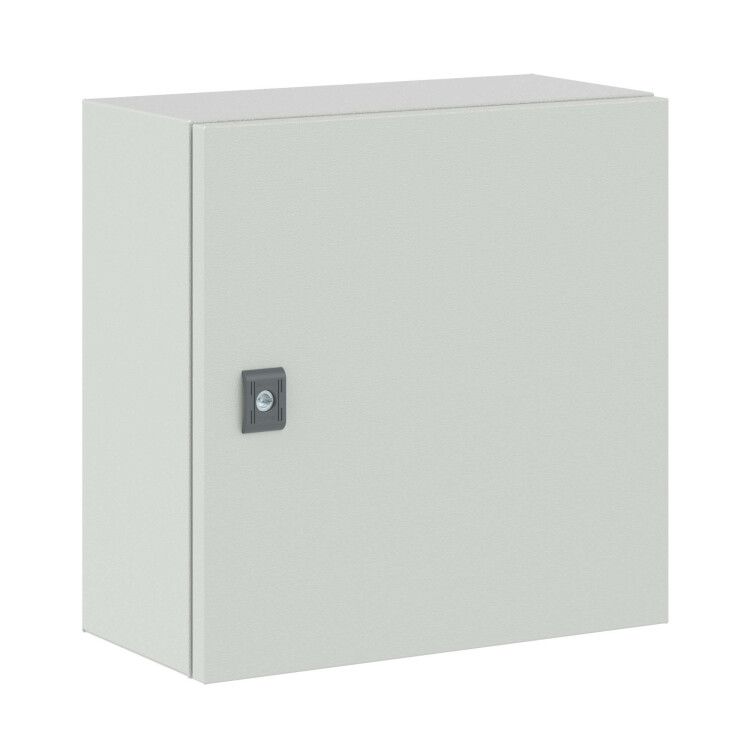

Корпус сварной навесной серии ST без монтажной панели размером 400x400x200 мм (В×Ш×Г) от DKC предназначен для защиты оборудования в условиях улицы и промышленных объектов. Благодаря высокой степени защиты IP66 и ударопрочности IK10, этот корпус надёжно защищает устройства управления и распределения энергии - например, контакторы, автоматы, модули ПЛК. Артикул r5st0442wmp соответствует модели без внутренней монтажной панели, что позволяет гибко организовать размещение компонентов.

Назначение и область применения

Корпус серии ST используется там, где требуется защита электронного и электромеханического оборудования от внешних воздействий: пыли, воды, механических ударов и перепадов температур. Подходит для установки на улице, в цехах, на станциях, в системах автоматизации, на конвейерах, насосных станциях и других местах с повышенными требованиями к надёжности.

Технические характеристики

• Размеры: 400 × 400 × 200 мм (высота × ширина × глубина)
• Материал: оцинкованная сталь толщиной 1,2 мм
• Покрытие: порошковое, серое (RAL 7035)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64 - сохраняет целостность при сильных землетрясениях
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замок: один поворотный, с возможностью запирания
• Фланец: сплошной, для ввода кабелей
• Крепление: настенное и на столбе - есть крепёжные отверстия для обоих вариантов
• Монтажная пластина: регулируемая (не встроена, но можно установить самостоятельно)
• Подходит для метрического монтажа: да - совместима с DIN-рейками и болтовыми креплениями M4–M8

Совместимость и монтаж

Корпус не имеет встроенную монтажную панель - её можно установить самостоятельно, используя стандартные крепёжные элементы. Для монтажа на стену используются предварительно выполненные отверстия на задней стенке. Возможна установка на вертикальный столб через специальные крепёжные проушины. Все отверстия для кабельного ввода расположены по периметру фланца - удобно для организации ввода нескольких кабелей. Регулируемая монтажная пластина (в комплект не входит) позволяет точно выставить оборудование внутри корпуса. Обязательно проверьте посадочные размеры перед установкой внутреннего оборудования - внутреннее пространство составляет 380×380×180 мм (с учётом толщины стенок).

Безопасность и стандарты

• IP66 - соответствие IEC 60529
• IK10 - соответствие IEC 62262
• Сейсмостойкость 9 баллов - соответствует требованиям ГОСТ Р 51317.22.1
• Климатические классы УХЛ1, ОМ2, ОМ3 - по ГОСТ 15150
• Горючесть Г1 - по ГОСТ 12.1.044

Преимущества

• Высокая прочность благодаря оцинкованной стали и толщине 1,2 мм - долговечность даже в агрессивной среде
• Порошковое покрытие устойчиво к царапинам, химикатам и УФ-излучению
• Реверсивная дверь - удобна при ограниченном доступе с одной стороны
• Сплошной фланец обеспечивает герметичность ввода кабелей без дополнительных уплотнителей
• Крепление на столбе расширяет возможности монтажа вдоль трасс, на опорах, на фасадах зданий
• Сейсмостойкость делает корпус подходящим для районов с активной сейсмической деятельностью

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон - отсутствует взрывозащита
• Не рассчитан на постоянное погружение в воду - IP66 защищает от струй, но не от длительного затопления
• Отсутствие встроенной монтажной панели требует самостоятельной подготовки креплений - не подходит для быстрого монтажа без допоборудования
• Внутренний объём ограничен - не подходит для крупногабаритных устройств, таких как частотники большого размера
• Цвет только серый (RAL 7035) - нельзя заказать другие оттенки

Примеры использования

• Защита ПЛК и реле управления на открытых участках трубопровода
• Распределительный щит на уличной насосной станции
• Щит управления конвейерной линией в холодном цехе
• Автоматизация освещения на железнодорожной станции
• Контрольный пункт на опоре ЛЭП

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были плотно закрыты - используйте кабельные вводы с уплотнением, если необходимо подключить несколько проводов
• Из-за отсутствия встроенной панели рекомендуется использовать DIN-рейки с креплением на саморезы - они легко фиксируются на стенках корпуса
• При установке на столб убедитесь, что диаметр столба не превышает 80 мм - иначе потребуются адаптеры
• Для обслуживания в зимний период учитывайте возможность намерзания льда на дверях - регулярно проверяйте состояние замка
• Артикул r5st0442wmp - это именно модель без панели; если нужна готовая панель, выбирайте другую модификацию серии ST
• При использовании в районах с высокой влажностью дополнительно прокладывайте антикоррозийные прокладки между оборудованием и металлом корпуса
