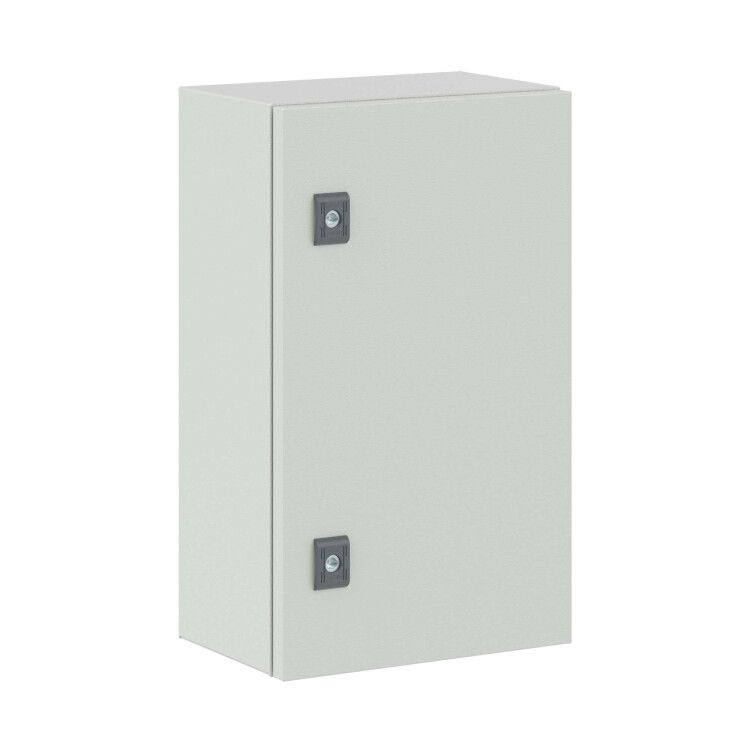

Корпус сварной навесной ST без М/П ВхШхГ 500 x 300 200 | R5ST0532WMP DKC ДКС

Корпус сварной навесной без монтажной панели ST 500x300x200 мм от DKC (ДКС) - надёжный металлический шкаф для наружной установки оборудования автоматизации и распределения электроэнергии. Артикул r5st0532wmp обеспечивает защиту IP66 и ударопрочность IK10, что делает его устойчивым к агрессивным условиям окружающей среды.

Назначение и область применения

Корпус сварной навесной без монтажной панели ST 500x300x200 мм предназначен для размещения электронного и электромеханического оборудования в условиях открытых площадок, на фасадах зданий, в промышленных зонах. Подходит для установки устройств управления, реле, контакторов, модулей связи, коммутационных элементов. Благодаря высокой степени защиты и прочности, используется там, где важна долговечность и безопасность - например, на насосных станциях, конвейерах, объектах ЖКХ, энергообъектах.

Технические характеристики

• Размеры: 500×300×200 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удары до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и атмосферных осадков
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замки: два поворотных, обеспечивают плотное закрывание
• Фланец: один сплошной для ввода кабелей
• Крепление: настенное, также возможно крепление на столб
• Монтажная пластина: регулируемая - позволяет перемещать её по вертикали внутри корпуса
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение

Совместимость и монтаж

Корпус сварной навесной без монтажной панели ST 500x300x200 мм совместим с метрическими креплениями - можно использовать болты M4–M8 для фиксации оборудования. Монтажная пластина регулируемая даёт возможность адаптировать расположение устройств под конкретную схему сборки. Для крепления на стену используются предложенные в комплекте крепёжные элементы; для установки на столб - предусмотрены специальные крепёжные отверстия. Обязательно соблюдайте посадочные размеры: внутренняя глубина 200 мм требует учёта габаритов установленного оборудования. Кабельный ввод осуществляется через сплошной фланец - перед монтажом необходимо просверлить отверстия нужного диаметра.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529
• Ударопрочность IK10 - EN 50102
• Сейсмостойкость - соответствие шкале MSK-64
• Климатические классы УХЛ1, ОМ2, ОМ3 - ГОСТ 15150
• Горючесть Г1 - требования к негорючим материалам

Корпус не содержит токсичных материалов, не выделяет вредных веществ при нагреве. Все соединения выполнены методом сварки - исключена коррозия в местах стыков.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,2 мм и сварному корпусу
• Порошковое покрытие устойчиво к царапинам, химическим воздействиям и UV-излучению
• Реверсивная дверь - удобство монтажа в ограниченном пространстве
• Два замка - повышают уровень безопасности против несанкционированного доступа
• Регулируемая монтажная пластина - снижает время настройки внутренней компоновки
• Возможность крепления на столб - расширяет варианты размещения
• Комплексная защита от внешних факторов - идеально для улицы и сырых помещений

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон (не имеет взрывозащиты Ex)
• Отсутствуют встроенные системы вентиляции - при высоких тепловыделениях оборудования требуется внешнее охлаждение
• Нет встроенного терморегулятора или обогрева - в холодных регионах при необходимости следует устанавливать отдельные устройства
• Комплектация не включает провода заземления - их нужно приобрести отдельно
• Внутренний объём ограничен - не подходит для крупногабаритных устройств (например, частотных преобразователей большого размера)

Примеры использования

• Электрошкаф на фасаде жилого дома для управления освещением дворовой территории
• Корпус на опоре ЛЭП для релейной защиты
• Щит управления насосной станцией на открытом воздухе
• Распределительный щит на автозаправочной станции
• Аппаратура автоматического контроля температуры в тепловом пункте

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели подходящий диаметр для ввода через фланец - используйте кабельные вводы с уплотнениями, если требуется герметизация нескольких проводов
• Из-за регулируемой монтажной пластины рекомендуется сначала наметить места крепления оборудования, затем зафиксировать пластину
• При установке на столб используйте антивандальные крепления - корпус весит около 12–15 кг
• Для обслуживания - дверь легко открывается в любую сторону, поэтому выбирайте направление открытия с учётом свободного пространства вокруг
• Проверяйте состояние уплотнителей двери ежегодно - особенно после зимнего периода
• Корпус сварной навесной без монтажной панели ST 500x300x200 мм от DKC (ДКС) - артикул r5st0532wmp - хорошо сочетается с другими изделиями серии RAM block, если планируете масштабирование системы
