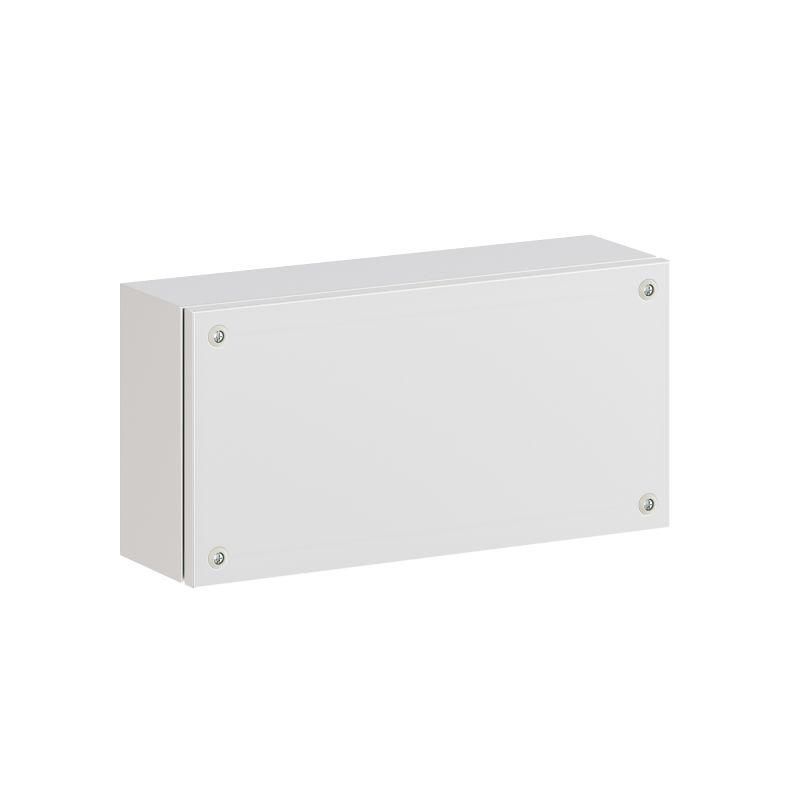

Корпус клеммный металлический SDE ВхШхГ 400x200x120 мм | R5SDE4212 DKC ДКС

Корпус клеммный металлический DKC SDE 400х200х120 мм - прочная герметичная коробка для надёжного размещения клемм, аппаратов управления и контрольных устройств в условиях улицы, цеха или на столбах. Подходит для сборки распределительных щитов, систем автоматизации и точек соединения кабелей.

Назначение и область применения

Корпус DKC SDE 400х200х120 мм предназначен для защиты внутренних элементов электрооборудования от внешнего воздействия. Его применяют как соединительную или разветвительную коробку, пульт управления, малогабаритный щиток автоматизации, а также для монтажа индикаторов, реле, контакторов и других контролирующих устройств. Благодаря высокой степени защиты и устойчивости к механическим нагрузкам, корпус идеально подходит для установки на улице, в сыром воздухе, на производстве и в местах с риском повреждения оборудования.

Технические характеристики

• Размеры: 400×200×120 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, серое (RAL 7035), устойчивое к коррозии
• Степень защиты: IP66 - полностью защищён от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергой до 20 Дж (эквивалент 2 кг, падающего с 1 метра)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Сейсмостойкость: 9 баллов по шкале МСК-64
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, с возможностью остекления и вентиляцией
• Застекленная дверь: есть - позволяет визуальный контроль состояния внутри
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Наличие монтажной панели: да - удобно фиксировать оборудование болтами
• Наличие задней двери: да - доступ к тыльной стороне для прокладки кабелей
• Цвет: серый

Совместимость и монтаж

Корпус DKC SDE 400х200х120 мм можно устанавливать несколькими способами:

• На стену - через предварительно подготовленные крепёжные отверстия
• На столб - благодаря наличию специальных кронштейнов и отверстий для крепления
• На пол - возможно при использовании опорной платформы или анкеров

Корпус совместим с другими моделями серии SDE - допускается соединение в ряд для формирования длинных линеек. Для монтажа требуется минимум инструментов: отвёртка, сверло, уровень. Крепёж и заземляющие перемычки в комплект не входят - необходимо закупить отдельно. Открытые проходы для кабелей позволяют легко выводить провода через заднюю и нижние стороны корпуса.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для работы в промышленной среде. Высокая степень защиты IP66 исключает попадание пыли и влаги даже при сильном дожде или мойке. Ударопрочность IK10 гарантирует сохранность внутренней начинки при случайных ударах грузовым оборудованием. Сейсмостойкость 9 баллов делает его подходящим для регионов с повышенной сейсмической активностью. Климатические классы УХЛ1/ОМ2/ОМ3 обеспечивают работу при температуре от −50C до +40C и в условиях повышенной влажности. Горючесть Г1 снижает риск возгорания при перегреве.

Преимущества

• Высокая жесткость конструкции - стальная основа толщиной 1,2 мм не деформируется при нагрузках
• Защита от всех видов внешних факторов - пыль, влага, химически агрессивная среда
• Возможность визуального осмотра - застеклённая дверь позволяет проверять состояние без вскрытия
• Эргономичный дизайн - монтажная панель и двойной доступ (передняя и задняя дверь) ускоряют обслуживание
• Интеграция в системы - возможность соединения нескольких корпусов в один контур

Ограничения применения

Не предназначена для постоянного погружения в жидкость - IP66 не заменяет IP68. Недопустимо применение в взрывоопасных зонах (не имеет взрывозащиты Ex). Температура окружающей среды выше +40C требует принудительного охлаждения. Не рекомендовано использовать в помещениях с частыми химическими выбросами (например, кислотными парями) без дополнительной защиты. Прямой солнечный свет в течение длительного времени может вызвать нагрев корпуса - в таких случаях стоит предусмотреть затенение.

Примеры использования

• Распределительный пункт на улице для связи между силовыми кабелями
• Щит управления насосной станцией в открытом дворе
• Коробка для терморегуляторов и датчиков на тепломагистрали
• Автоматизация конвейера на пищевом производстве
• Контрольный щит на опоре ЛЭП
• Аппаратура сигнализации на объектах ЖКХ

Практические советы

• Перед монтажом проверьте, что посадочные места под кабельные вводы соответствуют вашим диаметрам - используйте уплотнители, чтобы сохранить IP66
• При установке на столб обязательно используйте противосдвиговые кронштейны - корпус весит более 5 кг
• Для долговечности заземления прокладывайте медный проводник сечением ≥16 мм2 от корпуса к контуру заземления
• При необходимости увеличения объема - несколько корпусов SDE можно соединить в ряд, соблюдая шаг крепления
• Чистите корпус периодически мягкой тряпкой - порошковое покрытие не боится воды, но агрессивные моющие средства могут повредить окраску
• При заказе учтите, что комплект заземления поставляется без проводов - они должны быть установлены самостоятельно
