Корпус сварной навесной серии ST двухдверный 1400x1000x300 | R5ST1413 DKC ДКС

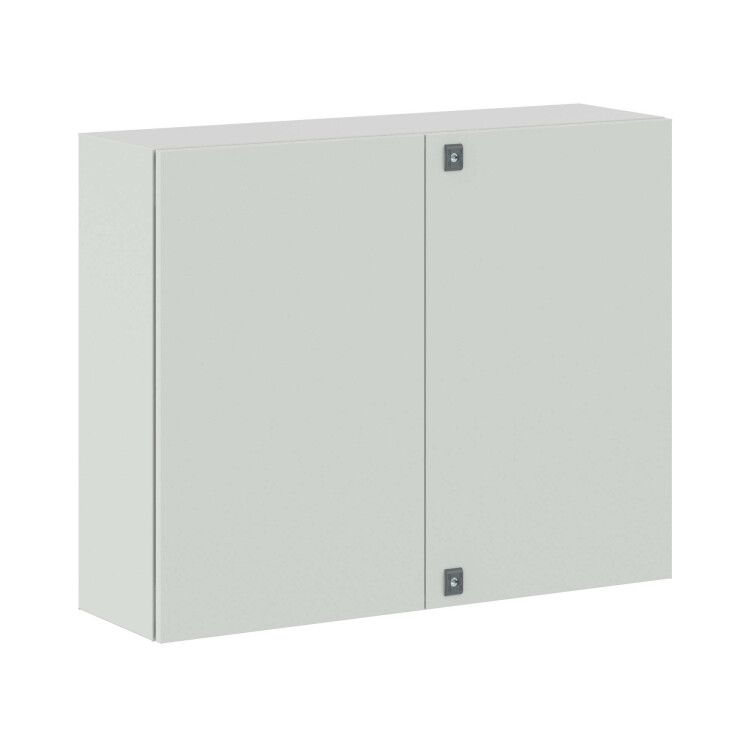

Корпус сварной навесной двухдверный 1400x1000x300 мм серия ST DKC - прочный металлический ящик с двумя дверями, предназначенный для защиты оборудования автоматизации и распределения электроэнергии в условиях улицы или промышленного помещения. Бренд DKC обеспечивает надежную сборку и соответствие жестким требованиям эксплуатации. Артикул r5st1413 соответствует габаритам 1400×1000×300 мм.

Назначение и область применения

Корпус сварной навесной двухдверный 1400x1000x300 мм серия ST DKC используется для размещения аппаратуры управления, коммутационных устройств, автоматических выключателей, контакторов и других элементов электросистем. Подходит для установки на столбах, стенах, опорах - как внутри помещений, так и на улице. Применяется в энергетике, на транспорте, в промышленности, где требуется защита от внешних воздействий.

Технические характеристики

• Размеры: 1400 × 1000 × 300 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм
• Монтажная плата: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг, падающего с высоты 1 м)
• Климатические условия: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Количество дверей: две, с возможностью открывания на 180°
• Способ монтажа: навесной, с возможностью крепления на столбе
• Подходит для метрического монтажа: да - совместим с DIN-рейками и стандартными креплениями

Совместимость и монтаж

Корпус сварной навесной двухдверный 1400x1000x300 мм серия ST DKC оснащен двумя сплошными фланцами для ввода кабелей - они позволяют организовать герметичный проход без дополнительных уплотнителей. Монтажная плата имеет разметку для быстрой установки оборудования по метрической сетке. Для крепления на столбе используются предварительно подготовленные отверстия в задней стенке. Крепёж в комплект не входит - необходимо выбрать болты/скобы подходящего типа и длины. Двери открываются на 180°, что удобно при обслуживании внутреннего оборудования. Ручки и дверные рейки уже установлены.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических щитов: степень защиты IP55 исключает попадание пыли и воды, IK10 гарантирует механическую устойчивость к повреждениям. Климатическое исполнение УХЛ1 позволяет использовать корпус в холодном и влажном климате. Группа горючести Г1 снижает риск возгорания. Наличие комплекта заземления (без проводов) требует самостоятельного подключения медного провода к контактным площадкам внутри корпуса - это обязательное условие для безопасной работы.

Преимущества

• Высокая механическая прочность благодаря толстым стенкам и сварному соединению
• Защита от пыли и воды - идеально для открытых площадок
• Ударопрочность IK10 - подходит для мест с риском случайных ударов
• Сейсмостойкость 9 баллов - допущен к использованию в сейсмоактивных регионах
• Порошковое покрытие - долговечное, не царапается легко, не выгорает на солнце
• Две двери обеспечивают свободный доступ ко всему оборудованию
• Монтажная плата с разметкой экономит время при установке компонентов

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP55 не обеспечивает герметичность при затоплении
• Не рекомендован для установки в зонах с химически активными парами (например, кислотные производства) - порошковое покрытие не рассчитано на агрессивные растворы
• Заземление не включено в комплект - требуется самостоятельное подключение провода
• Крепёж для столба и стены не входит - необходимо приобрести отдельно
• Глубина 300 мм ограничивает установку крупногабаритных модулей - проверьте размеры оборудования перед монтажом

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на опоре ЛЭП
• Корпус для частотного преобразователя на конвейере
• Автоматизированный пункт контроля на железнодорожной станции
• Щит питания системы видеонаблюдения на перекрёстке

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были закрыты заглушками - даже если кабель пока не подключен
• При установке на столб используйте анкерные болты M10–M12, длина зависит от толщины столба
• Для лучшей теплоотдачи оставляйте минимум 5 см свободного пространства вокруг корпуса
• При работе в условиях сильной влаги - регулярно проверяйте состояние уплотнителей дверей
• При заказе нескольких корпусов - убедитесь, что все имеют одинаковый цвет RAL 7035, чтобы избежать визуальных различий
• Артикул r5st1413 - единственный вариант этого размера в серии ST DKC; другие размеры в серии отличаются по габаритам и комплектации
