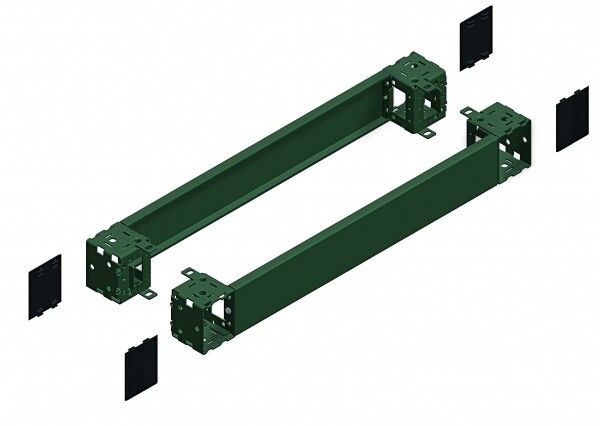

Панель перед. и задн. для цоколя 1000х100 SchE NSYSPF10100 APC

Панели цоколя передняя и задняя 1000x100 мм от Schneider Electric - комплект боковых стенок для сборки прочных металлических шкафов в промышленных условиях. Артикул nsyspf10100 совместим с сериями Spacial и Prisma Plus, обеспечивая надежную защиту оборудования от внешних воздействий.

Назначение и область применения

Панели цоколя передняя и задняя 1000x100 мм используются для завершения корпуса промышленных шкафов управления. Они закрывают нижнюю часть шкафа, защищая внутренние элементы от попадания пыли, влаги и механических повреждений. Применяются в системах автоматизации на производствах, в энергетике, на транспорте и объектах инфраструктуры, где требуется повышенная устойчивость к жестким условиям эксплуатации.

Технические характеристики

• Установочная ширина: 1000 мм - соответствует стандартным габаритам шкафов серии Spacial и Prisma Plus
• Высота: 100 мм - формирует цокольную часть шкафа
• Материал: сталь толщиной 1,8 мм - обеспечивает жесткую конструкцию и долговечность
• Максимальная нагрузка: 1300 кг - позволяет выдерживать значительный вес установленного внутри оборудования
• Цвет: серый - унифицирован с другими элементами системы
• Исполнение: комплект из двух деталей - передняя и задняя стенки цоколя

Совместимость и монтаж

Панели цоколя передняя и задняя 1000x100 мм предназначены исключительно для установки на шкафы серии Spacial, Thalassa и Prisma Plus. Крепление осуществляется через предварительно подготовленные отверстия и болтовые соединения - без необходимости сверления. Совместимость с кабельными вводами сохранена: все технологические проходы остаются доступными после монтажа цоколя. Устанавливается на готовый корпус шкафа до окончательной фиксации крышки или дверей.

Безопасность и стандарты

Шкафы с этими панелями обеспечивают степень защиты IP55 - защиту от пыли и струй воды с любого направления. Также достигнут уровень ударостойкости IK10, что соответствует максимальному классу сопротивления механическим ударам согласно IEC 62262. Материал - сталь - не содержит легкоплавких компонентов и не распространяет горение.

Преимущества

• Жесткая стальная конструкция снижает риск деформации даже при больших нагрузках
• Единая система совместимости между Spacial, Thalassa и Prisma Plus упрощает замену и модификацию шкафов
• Закрытый цоколь препятствует скоплению грязи и влаги под оборудованием
• Серый цвет гармонично сочетается с остальной продукцией Schneider Electric

Ограничения применения

Панели цоколя передняя и задняя 1000x100 мм нельзя использовать вне систем Spacial и Prisma Plus - они нестандартизированы для других типов шкафов. Не подходят для наружной установки без основного корпуса шкафа. Температурный режим ограничен рабочими границами всей системы - не выше +40 C и не ниже −25 C. Не предназначены для самостоятельного использования как опора или платформа.

Примеры использования

• Промышленные контроллеры на конвейерах в пищевой промышленности
• Щиты управления насосными станциями в водоснабжении
• Электронные распределительные устройства на железнодорожных станциях
• Автоматизированные пункты управления в нефтегазовой отрасли

Практические советы

• Перед монтажом проверьте, чтобы рама шкафа была ровной - перекос вызывает трудности с плотным прилеганием панелей
• Не используйте саморезы большего диаметра - они могут повредить резьбу в уже просверленных местах
• Если шкаф будет установлен на влажном полу, дополнительно предусмотрите гидроизоляционную подложку под цоколь
• При обслуживании кабельных вводов - не снимайте панели полностью, достаточно открутить два крепления с одной стороны
• Учитывайте посадочные размеры: ширина 1000 мм требует точного соответствия ширине основного корпуса
