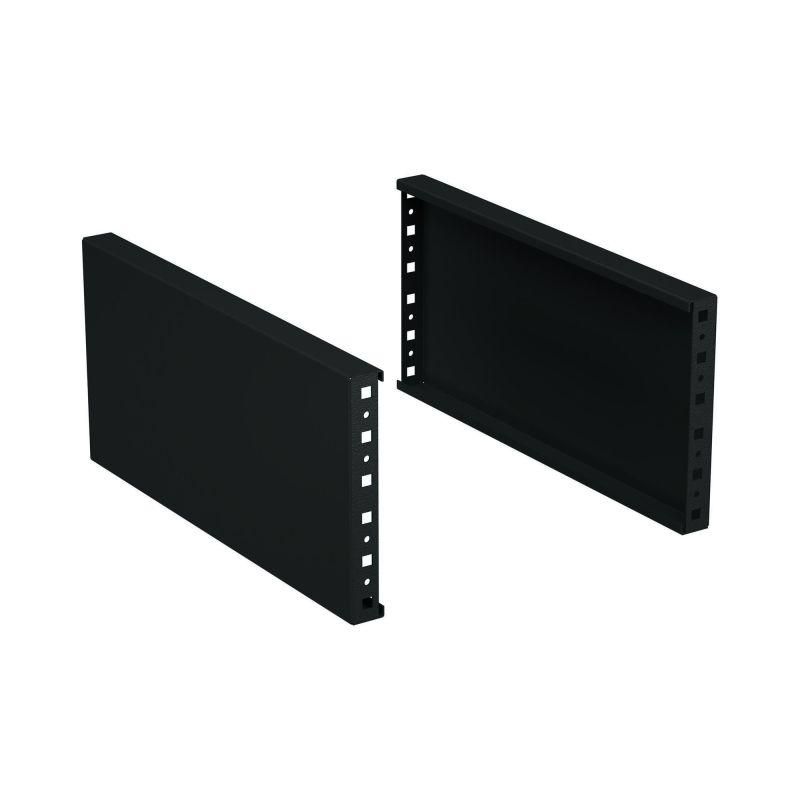

Комплект панелей цоколя, Ш/Г=1000 мм, В=200 1 кмп = 2 шт. | R5NFPB102 DKC ДКС

Комплект панелей цоколя DKC серии RAM block (арт. r5nfpb102) предназначен для формирования нижней рамы шкафов управления и автоматизации, обеспечивая жесткую опорную конструкцию и защиту оборудования от внешних воздействий. Комплект включает две панели 1000×200 мм, изготовленные из стали с порошковым покрытием, и рассчитан на установку как внутри, так и снаружи помещений.

Назначение и область применения

Комплект панелей цоколя DKC используется для сборки основания шкафов контрольно-измерительной аппаратуры, систем релейной защиты и автоматизации. Его применяют там, где требуется надежная механическая база: на производствах, в энергообъектах, на объектах ЖКХ и в условиях открытой площадки. Благодаря защите IP67 и прочному материалу, цоколь выдерживает влажность, пыль, перепады температур и механические нагрузки.

Технические характеристики

• Размеры: ширина 1000 мм, глубина 1000 мм, высота 200 мм
• Материал: сталь с оцинковкой толщиной 2,5 мм
• Покрытие: порошковое, цвет RAL9005 (черный матовый)
• Количество в комплекте: 2 панели (боковые стенки)
• Тип конструкции: цельносварные угловые элементы + универсальные фланцы
• Условия эксплуатации: допускается установка вне помещений

Совместимость и монтаж

Фланцы цоколя совместимы со всеми шкафами серии RAM block, имеющими соответствующие крепежные отверстия. Установка возможна как по ширине, так и по глубине шкафа - благодаря одинаковым размерам 1000×1000 мм, панели взаимозаменяемы. Монтаж выполняется болтовым соединением через предварительно просверленные отверстия. Для герметичности рекомендуется использовать уплотнители между цоколем и корпусом шкафа. Напряжение питания и электрические параметры не влияют на работу цоколя - он является исключительно механической конструкцией.

Безопасность и стандарты

Конструкция выполнена в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного оборудования. Порошковое покрытие RAL9005 соответствует ГОСТ 9.401. Защита от пыли и воды достигается за счет плотного прилегания к корпусу и отсутствия открытых зазоров - при правильном монтаже обеспечивается класс защиты IP67.

Преимущества

• Высокая жесткость за счет цельносварных угловых элементов
• Универсальная форма позволяет собирать шкафы любой ориентации
• Порошковое покрытие устойчиво к царапинам, химикатам и UV-излучению
• Подходит для монтажа в агрессивных средах: на улице, в цехах с повышенной влажностью
• Интегрирован в экосистему RAM block - совместим с другими элементами серии

Ограничения применения

Цоколь не предназначен для несения веса свыше 800 кг - максимальная нагрузка определяется конструкцией самого шкафа. Не следует применять в средах с постоянным контактом с открытым пламенем или расплавленными металлами. Отсутствуют встроенные системы вентиляции или кабельных проходов - для этих функций требуются дополнительные элементы.

Примеры использования

• Основание шкафа управления насосной станцией на открытом воздухе
• Нижняя рама щита релейной защиты в тепловой электростанции
• Каркас для шкафа АСУ ТП на пищевом производстве с частой мойкой
• Опора для распределительного устройства в подземном колодце

Практические советы

• Перед монтажом проверьте соответствие посадочного размера шкафа - 1000×1000 мм
• При установке на неровной поверхности используйте регулируемые опоры
• Не забудьте закрепить цоколь к полу анкерами, если шкаф установлен на улице
• При необходимости увеличения высоты можно комбинировать два комплекта - вертикальная стыковка допустима
• Для продления срока службы в агрессивных средах периодически осматривайте швы и покрытие на предмет повреждений
