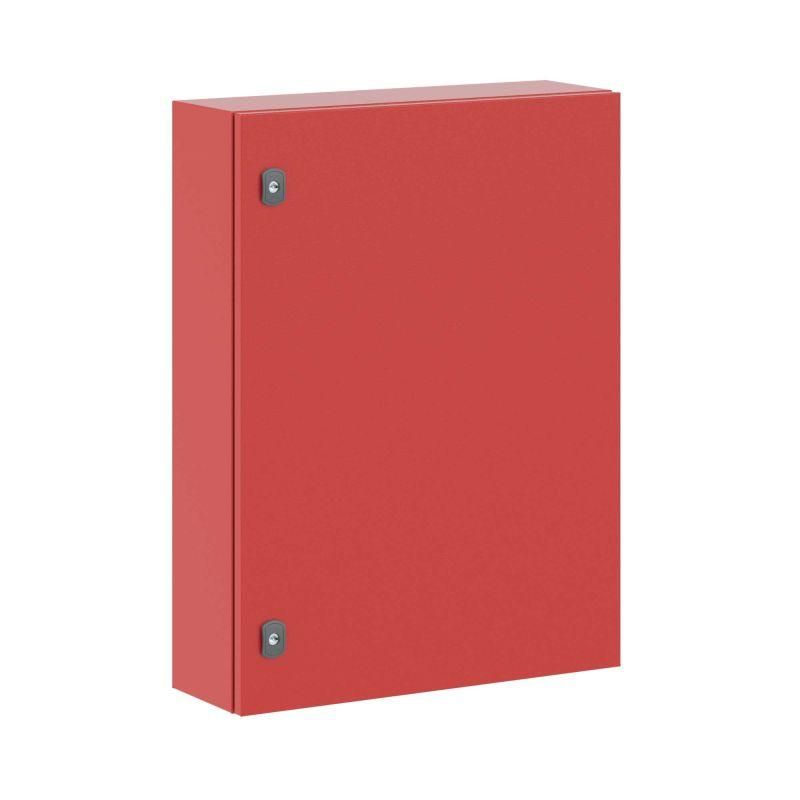

Корпус навесной ST с М/П ВхШхГ 800x600x200 мм, RAL3020 красный | R5ST0862-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 800x600x200 мм, цвет RAL3020, серия ST от DKC предназначен для защиты оборудования в системах автоматизации и распределения электроэнергии. Благодаря высокой степени защиты IP66 и ударопрочности IK10, этот корпус выдерживает жесткие условия эксплуатации - от улиц до промышленных объектов. Артикул r5st0862-ral3020 обеспечивает совместимость со стандартными решениями серии RAM block.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 800x600x200 мм, цвет RAL3020, серия ST используется для размещения коммутационного оборудования: автоматических выключателей, контакторов, реле, модулей управления. Подходит для наружной установки, внутри помещений, на столбах и в стенах. Применяется в энергетике, транспорте, ЖКХ, на заводах и в насосных станциях. Обеспечивает надежную защиту от внешних воздействий при работе в условиях повышенной влажности, запыленности и перепадов температур.

Технические характеристики

• Размеры: 800×600×200 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL3020
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - для работы при температурах от −50C до +40C, в условиях повышенной влажности и агрессивной среды
• Группа горючести: Г1 - материал не поддерживает горение
• Тип поверхности: порошковое напыление - устойчиво к царапинам, химическим веществам и UV-излучению
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Задняя дверь: есть - позволяет доступ к задней части корпуса без демонтажа
• Защита от взлома: поворотный замок x2
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Застекленная дверь: да - возможность визуального контроля состояния оборудования
• Фланец: сплошной, для ввода кабелей
• Крепление: настенное, напольное, на столбе
• Возможность соединения в ряд: да - несколько корпусов можно установить рядом без зазора

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 800x600x200 мм, цвет RAL3020, серия ST совместим с любым оборудованием, которое крепится на DIN-рейках или через отверстия в монтажной плате. Разметка на плате выполнена в двух направлениях - удобно для установки устройств любой ориентации. Для монтажа используются предложенные в комплекте кронштейны и болты. При установке на столб или в стену требуется подготовка основания с учетом нагрузки - вес корпуса с оборудованием может достигать 30–40 кг. Соединение в ряд выполняется по боковым кромкам без дополнительных элементов - достаточно плотного прилегания.

Безопасность и стандарты

Корпус соответствует требованиям EN 50102 (ударопрочность IK10), имеет сертификацию по климатическому исполнению УХЛ1 и группе горючести Г1. Степень защиты IP66 гарантирует безопасность при использовании в сырых и пыльных местах. Наличие комплекта заземления (без проводов) позволяет легко организовать контур заземления согласно ПУЭ. Конструкция исключает самопроизвольное открытие двери благодаря двум поворотным замкам.

Преимущества

• Высокая механическая прочность - стальная конструкция с толщиной стенок выше среднего
• Универсальный монтаж - подходит для всех типов установки: на стену, столб, пол, в нишу
• Доступ к внутреннему объему сзади - снижает время обслуживания
• Вентилируемая застекленная дверь - одновременно защищает и позволяет контролировать оборудование
• Порошковое покрытие RAL3020 - долговечное, не выгорает на солнце, не требует окраски после монтажа
• Совместимость с серией RAM block - упрощает стандартизацию проектов

Ограничения применения

Не рекомендуется использовать корпус в средах с постоянным воздействием открытого огня, агрессивных кислот или щелочей. Температура ниже −50C и выше +40C может влиять на работу механизмов замка и эластичных уплотнителей. Открытые кабельные вводы требуют дополнительной герметизации - в комплекте только фланец, без вводных колец. Не подходит для установки в помещениях с взрывоопасной средой - отсутствует взрывозащита Ex.

Примеры использования

• Щитовая на уличном столбе для управления освещением парковой зоны
• Распределительный щит на производстве - управление конвейером и насосами
• Автоматический щит в котельной - сборка терморегуляторов и датчиков давления
• Система управления лифтовым оборудованием в многоэтажном доме
• Комбинированный блок из нескольких корпусов вдоль трассы трубопровода

Практические советы

• Перед монтажом проверьте посадочные отверстия на монтажной панели - они рассчитаны на DIN-рейки и крепеж M4/M5
• При установке на столб используйте антивандальные кронштейны - корпус тяжелый, и ветровая нагрузка может вызвать люфт
• Используйте кабельные вводы с уплотнителями (не входящими в комплект) для сохранения IP66 при проходе кабелей
• При соединении корпусов в ряд соблюдайте минимальный зазор между ними - 5 мм для вентиляции
• При необходимости замены двери - она реверсивная, просто переверните ее на 180°
• Артикул r5st0862-ral3020 - единственный вариант этого размера в серии ST; другие цвета и размеры - в других артикулах
