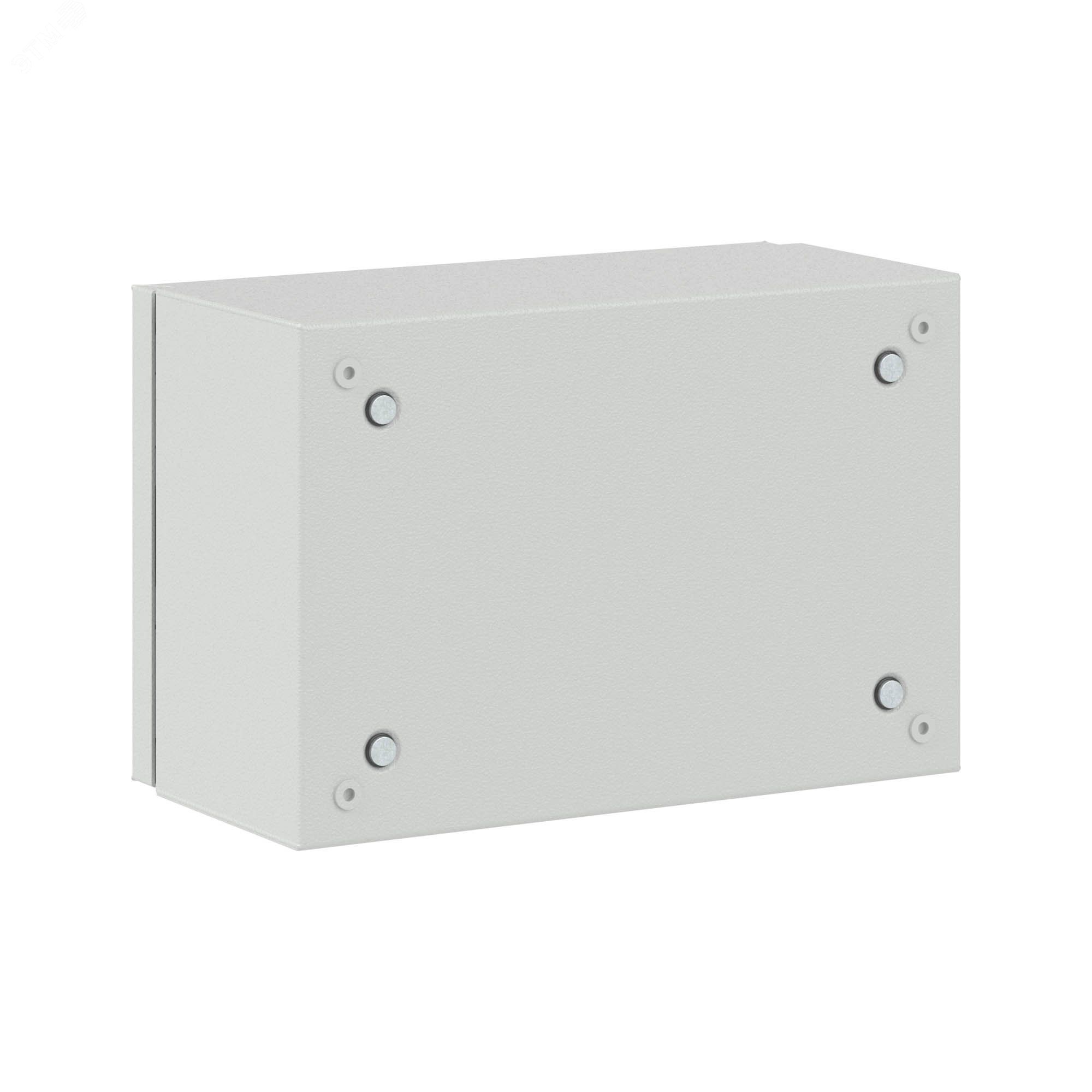

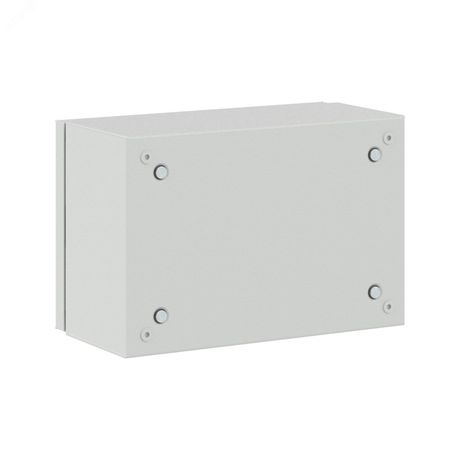

Корпус навесной STE 200х300х150мм с монтажн. панелью DKC R5STE0231 ДКС

Корпус навесной с монтажной панелью ВхШхГ 200x300x150 мм от DKC (ДКС), артикул r5ste0231, предназначен для наружного и внутреннего монтажа оборудования управления и распределения электроэнергии. Конструкция обеспечивает надёжную защиту от внешних воздействий и позволяет устанавливать коммутационные устройства прямо на встроенную монтажную плату.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 200x300x150 мм используется для размещения аппаратов автоматизации, реле, контакторов, модульных устройств и других элементов электрощитового оборудования. Подходит для установки на улице, в производственных помещениях, на объектах ЖКХ, транспорта и энергетики. Благодаря высокой степени защиты и прочности, корпус r5ste0231 применяют там, где важна долговечность и безопасность - например, возле насосных станций, на конвейерах, в щитовых на столбах или в стенах зданий.

Технические характеристики

• Размеры: 200×300×150 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Замок: поворотный, одноключевой
• Дверь: реверсивная, со стеклом и вентиляционными отверстиями
• Фланец: сплошной для ввода кабелей
• Крепление: навесное, на столбе, в стену, напольное
• Соединение в ряд: возможно - несколько корпусов можно смонтировать рядом
• Напряжение: 220 В (рабочее напряжение оборудования внутри)
• Норматив: соответствует ГОСТ Р 50827.3-2009

Совместимость и монтаж

Корпус r5ste0231 совместим с любыми DIN-рейками и стандартными модульными устройствами. Монтажная панель имеет перфорацию под крепление оборудования винтами или на рейках. Для установки используются предварительно подготовленные отверстия в боковых стенках - они позволяют закрепить корпус на стене, столбе или основании. Наличие сплошного фланца упрощает ввод кабелей без дополнительных проходных элементов. Дверь реверсивна - её можно поменять сторону открывания при сборке. Каждый корпус можно соединить с соседними - для создания линейных щитовых групп.

Безопасность и стандарты

Корпус навесной с монтажной панелью ВхШхГ 200x300x150 мм выполнен в соответствии с требованиями ГОСТ Р 50827.3-2009. Степень защиты IP66 гарантирует работу в условиях повышенной влажности, дождя и запылённости. Ударопрочность IK10 делает его устойчивым к механическим повреждениям - например, при случайном ударе инструментом. Порошковое покрытие не содержит свинца и соответствует экологическим нормам. Заземление предусмотрено в комплекте - провода уже подключены к корпусу.

Преимущества

• Изготовлен из одного листа стали - снижает риск деформаций и протечек
• Порошковая окраска устойчива к коррозии, UV-излучению и химикатам
• Стекло на двери позволяет контролировать состояние приборов без вскрытия
• Вентиляция в двери предотвращает перегрев при длительной работе
• Поддерживает все типы крепления: на стене, столбе, полу - гибкая адаптация под объект
• Комплектность включает всё необходимое для первичной установки - никаких лишних заказов

Ограничения применения

Не рекомендуется использовать корпус r5ste0231 в средах с постоянным воздействием открытого огня, агрессивных паров (например, хлора, серной кислоты) или в условиях, где возможны взрывы. Температурный диапазон ограничен - при температурах ниже −40C или выше +40C требуется дополнительная термозащита. Также нельзя применять этот корпус как силовой распределительный щит на напряжения выше 1000 В - он рассчитан исключительно на оборудование до 220 В.

Примеры использования

• Электрощит на уличном столбе для управления освещением
• Контрольный щит на конвейере в пищевом цехе
• Распределительный пункт в подвале жилого дома
• Автоматизация системы водоснабжения на коттедже
• Щит управления насосной станцией в сельской местности

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с крепёжными точками поверхности
• При установке на столб используйте дополнительно болтовые кронштейны - корпус сам по себе не является несущей конструкцией
• При прокладке кабелей через фланец обязательно используйте резиновые вводы - даже при IP66 есть риск попадания влаги между кабелем и отверстием
• При необходимости увеличения объема - соедините два корпуса r5ste0231 в ряд; для этого достаточно снять боковые крышки и скрепить их болтами
• Не забудьте подключить заземляющий провод к контуру заземления объекта - он есть в комплекте, но не подключен автоматически
• Проверяйте плотность закрытия двери после установки - при плохом прилегании может нарушиться степень защиты IP66
