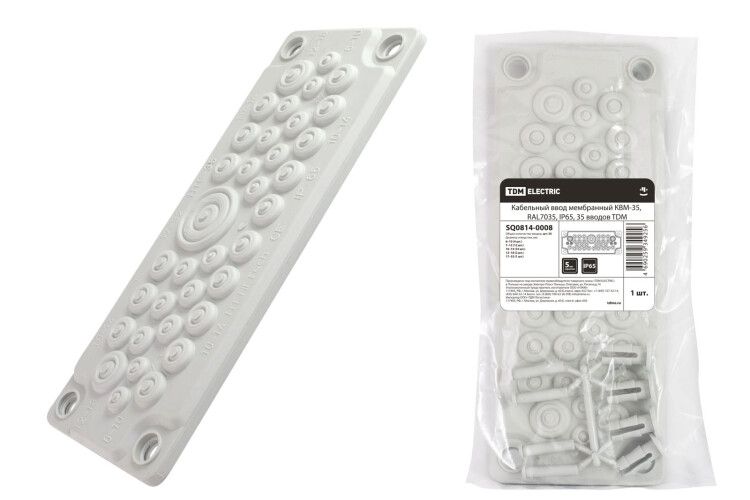

Кабельный ввод мембранный КВМ-35 | SQ0814-0008 TDM

Кабельный ввод мембранный КВМ-35 TDM - это герметичное устройство для фиксации и уплотнения кабелей в электрощитах с заранее подготовленными отверстиями. Разработан для надежной защиты внутренних цепей от пыли, влаги и механических воздействий. Продукт бренда TDM ELECTRIC, артикул sq0814-0008, подходит для промышленного оборудования и распределительных щитов.

Назначение и область применения

Кабельный ввод мембранный КВМ-35 TDM используется для прохода кабелей через стенки электрощитового оборудования. Предназначен для установки в уже вырезанные круглые отверстия диаметром 35 мм. Обеспечивает герметизацию между кабелем и корпусом щита, защищая внутреннюю часть от внешней среды. Подходит для стационарных систем управления, автоматизации, силовой аппаратуры и других объектов, где важна долговечная изоляция.

Технические характеристики

• Тип: Мембранный кабельный ввод
• Номинальный диаметр отверстия: 35 мм
• Материал уплотнения: Термопластический эластомер (ТРЕ), самозаглушающий, не поддерживающий горение
• Каркас: Сталь - обеспечивает жесткую фиксацию и прочность
• Рабочий температурный диапазон: от –30 C до +130 C
• Крепление: В комплекте - гайка и шайба для плотной фиксации на корпусе

Совместимость и монтаж

Кабельный ввод КВМ-35 TDM устанавливается в отверстие 35 мм, предварительно вырезанное в металлическом или пластиковом корпусе щита. Для монтажа вставьте ввод в отверстие, закрутите крепежную гайку снаружи до плотного прилегания. Уплотнительная мембрана самостоятельно адаптируется под диаметр кабеля - подойдут провода с наружным диаметром от 6 до 20 мм. Не требует специальных инструментов, кроме обычного ключа для затяжки гайки.

Преимущества

• Автоматическая герметизация: мембрана плотно обхватывает любой кабель внутри допустимого диапазона, исключая зазоры
• Высокая термостойкость: работает в экстремально холодных и нагреваемых условиях - от морозов до печей и трансформаторов
• Негорючесть материала: ТРЕ не поддерживает горение, повышает безопасность в случае перегрузки или замыкания
• Устойчивость к вибрациям: стальной каркас снижает риск ослабления крепления при работе оборудования
• Легкий монтаж: не нуждается в сверлении, нарезке резьбы или дополнительных деталях

Ограничения применения

• Не предназначен для кабелей с наружным диаметром менее 6 мм - возможен проскок и потеря герметичности
• Не рекомендован для частого демонтажа: многократное извлечение кабеля снижает эффективность уплотнения
• Не подходит для установки в отверстия меньшего диаметра - требуется точное соответствие 35 мм
• Не является взрывозащитным устройством - не соответствует требованиям взрывозащищенного исполнения (Ex)

Примеры использования

• Подключение кабелей питания и управления в промышленных электрощитах на заводах
• Герметизация входов в щиты ЧПУ, насосных станций, конвейерных линий
• Интеграция в системы автоматизации теплиц, холодильных камер, сушилок
• Замена старых вводов в модернизируемых электроустановках

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен находиться в пределах 6–20 мм для гарантированной герметичности
• Не используйте смазку или химические средства на уплотнительной поверхности - они могут разрушить ТРЕ
• При использовании нескольких кабелей в одном вводе суммарный диаметр не должен превышать 20 мм
• При монтаже в агрессивной среде (высокая влажность, масла, химикаты) дополнительно проверяйте совместимость материалов
• Артикул sq0814-0008 - единственный вариант в линейке КВМ-35 TDM; аналоги с другими номерами не гарантируют одинаковые параметры
