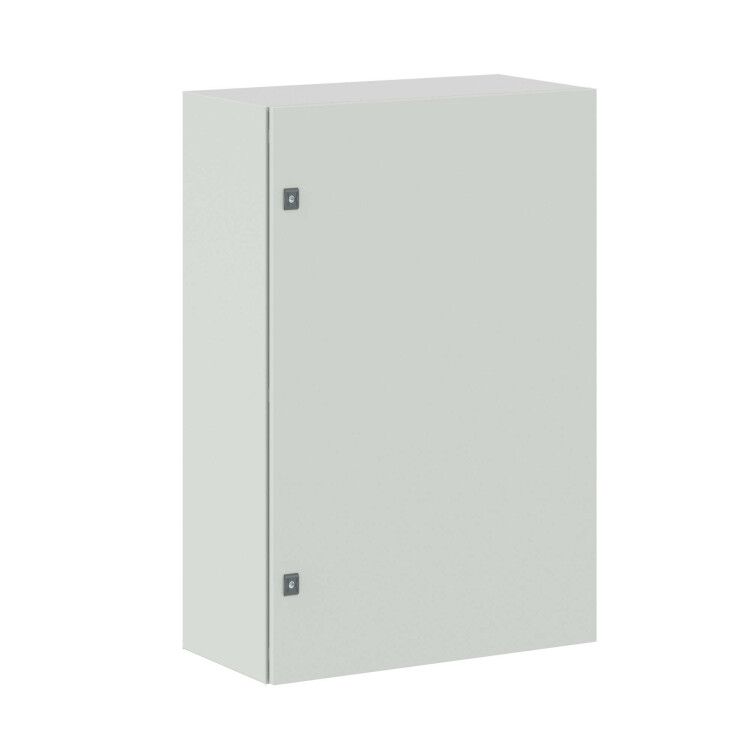

Корпус сварной навесной ST 1200х800х400мм с монтажн. панелью DKC R5ST1284 ДКС

Корпус сварной навесной ST с монтажной панелью 1200x800x400 мм от DKC (ДКС) - это прочный щит для монтажа электрооборудования в условиях повышенной нагрузки и открытых площадок. Артикул r5st1284 предназначен для установки на столбы и стены, обеспечивает надежную защиту от внешних воздействий и совместим с метрическими креплениями.

Назначение и область применения

Корпус сварной навесной ST с монтажной панелью 1200x800x400 мм используется для размещения коммутационного оборудования: автоматических выключателей, контакторов, реле, преобразователей частоты и других устройств. Подходит для установки вне помещений - на улице, в цехах, на объектах энергетики, транспорта и промышленной автоматизации. Благодаря высокой степени защиты и ударопрочности, корпус ST применяют там, где есть риск физического воздействия, вибраций или агрессивной среды.

Технические характеристики

• Габариты: 1200 × 800 × 400 мм (высота × ширина × глубина)
• Материал: сталь с порошковым покрытием
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Толщина стенок: 1,2 мм (каркас), 1,5 мм (дверь)
• Монтажная панель: оцинкованная сталь, толщина 1,8 мм
• Застекленная дверь: да - возможность визуального контроля
• Вентилируемая дверь: да - естественная циркуляция воздуха
• Количество дверей: одна
• Количество замков: два - с двойной бородкой 3 мм, ключевой тип
• Электромагнитная совместимость (EMC): да - снижение помех для чувствительной аппаратуры
• Цвет: серый
• Крепление на столбе: возможно
• Совместимость с метрическим монтажом: да - стандарт M4–M10
• Возможность соединения в ряд: да - для компактного размещения нескольких корпусов

Совместимость и монтаж

Корпус сварной навесной ST с монтажной панелью 1200x800x400 мм монтируется на вертикальные поверхности с помощью кронштейнов или напрямую на столб. Для этого предусмотрены подготовленные отверстия и крепежные элементы. Монтажная панель имеет перфорацию под метрический крепеж - можно использовать DIN-рейки, болты, гайки и хомуты. Установка проводится после проверки уровня и жесткости основания. При соединении в ряд соблюдайте зазор между корпусами не менее 50 мм для доступа и теплоотвода.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (корпуса для распределительных устройств) и EN 60529 (классификация IP). Высокая ударопрочность IK10 подтверждает соответствие IEC 62262. Порошковое покрытие устойчиво к коррозии и UV-излучению. Наличие двух замков и застекленной двери обеспечивает безопасность от несанкционированного доступа и позволяет контролировать состояние оборудования без вскрытия.

Преимущества

• Высокая механическая прочность - корпус выдерживает удары, давление и вибрацию
• Защита IP65 + загнутые кромки - исключают попадание влаги, пыли и мусора внутрь
• Вспененный полиуретан на внутренней стороне двери - усиливает герметичность без дополнительных уплотнителей
• Мощная монтажная панель (1,8 мм) - способна нести тяжелое оборудование без деформаций
• EMC-исполнение - минимизирует влияние электромагнитных помех на работу чувствительной электроники
• Возможность соединения в ряд - экономит место и упрощает организацию группового управления

Ограничения применения

Корпус сварной навесной ST с монтажной панелью 1200x800x400 мм не предназначен для постоянного погружения в воду - IP65 не гарантирует защиту при длительном подтоплении. Также не рекомендуется применять в средах с агрессивными химикатами (например, кислоты, щелочи) - порошковое покрытие устойчиво к атмосферным факторам, но не ко всем химическим веществам. Температурный режим эксплуатации ограничен диапазоном от -25C до +55C - не используйте в экстремальных климатических зонах без дополнительного теплового регулирования.

Примеры использования

• Уличные пункты управления насосными станциями
• Щиты автоматики на конвейерах в пищевых цехах
• Распределительные устройства на железнодорожных станциях
• Шкафы управления освещением на автостоянках
• Аппаратные комнаты в системах видеонаблюдения

Практические советы

• Перед монтажом проверьте, что монтажная панель плотно закреплена - при нагрузке более 30 кг используйте дополнительные опоры
• Избегайте прямого попадания дождя на замки - хотя они защищены, долгосрочная эксплуатация в сыром климате требует периодической смазки
• При соединении нескольких корпусов в ряд - учитывайте суммарную массу и необходимость вентиляции между ними
• Для удобства обслуживания - выбирайте расположение так, чтобы дверь открывалась свободно (минимум 800 мм перед корпусом)
• Не забывайте про заземление: корпус имеет точки для подключения PE-проводника - обязательно выполните его подключение
