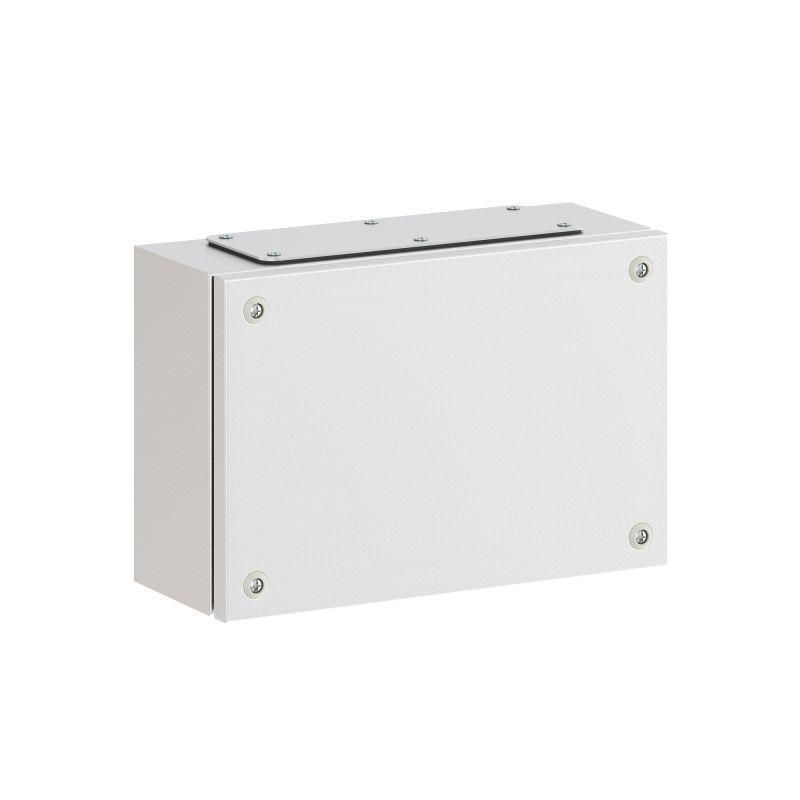

Корпус клеммный металлический SDE ВхШхГ 300x200x120 мм с фланцами | R5SDE3212F DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 300x200x120 мм с фланцами DKC - прочная герметичная коробка для надёжного размещения клемм, аппаратов управления и контроллеров в условиях улицы, производства или помещения. Артикул r5sde3212f соответствует серии RAM block и предназначен для жестких условий эксплуатации.

Назначение и область применения

Корпус SDE используется как распределительная, коммуникационная или управляющая коробка. Подходит для установки внутри помещений и на улице - здесь находят применение клеммы, реле, модули ввода/вывода, кнопочные пункты, индикация и другие элементы автоматизации. Часто применяется на объектах энергообеспечения, транспорта, промышленных линиях и системах безопасности.

Технические характеристики

• Размеры: высота 300 мм, ширина 200 мм, глубина 120 мм
• Материал: сталь толщиной 1,2 мм с порошковым покрытием RAL 7035 (серый матовый)
• Защита: IP66 - полностью защищён от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатические условия: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажном воздухе и на открытых площадках
• Заземление: есть внутренние точки подключения (проводники не входят в комплект)
• Фланцы: четыре сплошных входа для кабеля (диаметр не указан - требуется предварительно выбрать подходящую фурнитуру)
• Сейсмостойкость: 9 баллов по шкале МСК-64 - сохраняет целостность при сильных колебаниях почвы
• Группа горючести: Г1 - материал трудновоспламеняемый

Совместимость и монтаж

Корпус SDE легко монтируется любым способом: на стену, на столб, на пол или в нишу. Для этого предусмотрены подготовленные места под крепёж. На тыльной стороне имеется монтажная панель с перфорацией - можно закрепить DIN-рейку или плату. Крышка открывается одним замком, имеет застеклёную переднюю часть для наблюдения за состоянием оборудования. Возможна сборка нескольких корпусов в ряд - обеспечивается единая система размещения и внешний вид.

Безопасность и стандарты

Изделие соответствует требованиям международных норм по степени защиты IP66 и ударопрочности IK10. Сертифицировано для работы в экологически сложных условиях (климатические категории УХЛ1, ОМ2, ОМ3). Горючесть материала соответствует классу Г1 - снижает риск распространения пламени. Применимо в соответствии с ГОСТ Р 51318 и IEC 62208.

Преимущества

• Высокая механическая прочность благодаря стали 1,2 мм и IK10
• Цельнопорошковое покрытие против коррозии - долгий срок службы даже на открытом воздухе
• Застеклённая дверь позволяет наблюдать за работой устройств без вскрытия корпуса
• Вентилируемая дверь обеспечивает теплоотвод при работе нагреваемых компонентов
• Чётко продуманная комплектация: все необходимые фланцы и заземление уже встроены
• Поддержка множественных вариантов установки - универсальное решение для проектов любого типа

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP66 не гарантирует длительную работу под водой
• Отсутствие встроенного кабельного ввода - необходимо дополнительно приобрести муфты, переходники или кабельные вводы нужного диаметра
• Заземляющие провода не включены в комплект - требуют самостоятельного подбора и прокладки
• Объём ограничен - не подходит для крупных щитов с большим числом аппаратов; оптимально для малых и средних решений
• Пластиковое остекление не рассчитано на воздействие химических растворителей или агрессивных паров

Примеры использования

• Щит управления насосной станцией на улице
• Распределительная коробка для сигнализации на железнодорожном участке
• Корпус для PLC и реле на конвейере в цеху с повышенной запылённостью
• Аппаратный пункт автономного освещения дороги
• Контрольный ящик системы видеонаблюдения на фасаде здания

Практические советы

• Перед монтажом проверьте диаметр кабелей - выбирайте фиттинги под них, чтобы не повредить герметизацию через фланцы
• При установке на столб используйте болты M8–M10 и антивандальные замки, особенно на общественных территориях
• На вертикальной поверхности рекомендовано делать наклон крышки минимум 5° для отвода воды
• При использовании вентилируемой двери следите, чтобы воздушные потоки не заносили пыль прямо на контакты
• При групповой установке нескольких корпусов соблюдайте минимальный интервал 50 мм между ними для доступа и обслуживания
• Проверяйте плотность прилегания крышки после каждого сервисного вмешательства - убедитесь, что резиновые уплотнители не деформированы
