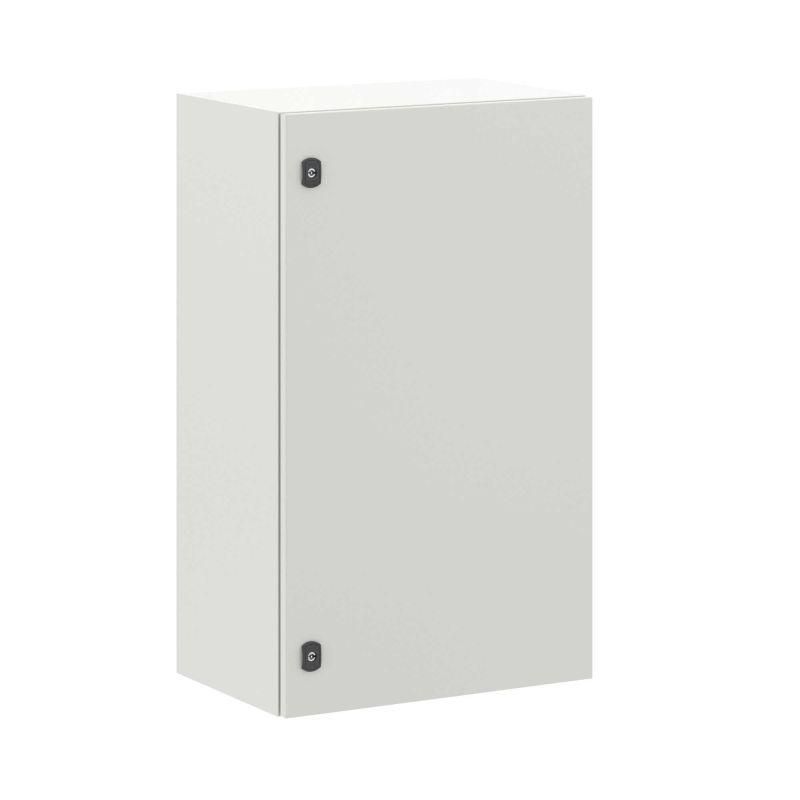

Корпус навесной STE с М/П ВхШхГ 1000x600x400 мм | R5STE1064 DKC ДКС

Корпус навесной с монтажной панелью DKC r5ste1064 предназначен для защиты оборудования управления и распределения энергии в условиях улицы или промышленного помещения. Благодаря прочному стальному корпусу с IP66 и IK10, он выдерживает внешние воздействия и механические нагрузки, обеспечивая надежную работу автоматических систем.

Назначение и область применения

Корпус DKC r5ste1064 используется для размещения аппаратуры автоматизации: контакторов, реле, модулей ввода/вывода, устройств защиты, преобразователей частоты и других элементов электронных систем. Подходит для установки на объектах с высокими требованиями к защите - насосные станции, тепловые пункты, промышленные площадки, железнодорожные узлы, системы освещения и связи. Применяется там, где требуется долговечная защита от пыли, воды, перепадов температур и случайных ударов.

Технические характеристики

• Размеры: 1000×600×400 мм (высота × ширина × глубина)
• Степень защиты: IP66 - полностью герметичен против пыли и мощных струй воды с любого направления
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035 (серый металлик)
• Монтажная панель: оцинкованная сталь 2,5 мм, с двунаправленной разметкой под крепление оборудования
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Заземление: встроенная система с проводами и точками подключения
• Фланец: сплошной для ввода кабелей через нижнюю часть корпуса
• Изделие серийное: совместимо с другими корпусами серии RAM block

Совместимость и монтаж

Корпус DKC r5ste1064 имеет универсальные варианты установки: на стену, на столб, на пол или встроенный в стену. Для всех способов предусмотрены подготовленные места крепления. Возможна сборка в ряд - несколько корпусов можно соединить между собой для создания единой системы. Дверь реверсивная - открывается влево или вправо, что удобно при ограниченном доступе. Все крепежи включены в комплект: два поворотных замка, дверные рейки, болты и гайки.

Безопасность и стандарты

• Защита соответствует EN 62208 (корпуса для электротехники)
• Ударопрочность IK10 - соответствие EN 50102
• Сейсмостойкость до 9 баллов по шкале MSK-64 - допущено к использованию в сейсмоактивных регионах
• Группа горючести Г1 - материал не распространяет пламя
• Порошковое покрытие устойчиво к химическим веществам и UV-излучению

Преимущества

• Высокая жесткость конструкции благодаря толщине стали и усиленным ребрам
• Монтажная панель толщиной 2,5 мм позволяет крепить тяжелое оборудование без деформаций
• Дверь с возможностью остекления и вентиляции - адаптируется под задачи теплоотвода или наблюдения
• Сплошной фланец исключает попадание влаги через кабельные вводы
• RAL 7035 - цвет не выгорает на солнце и хорошо сочетается с промышленными объектами
• Комплексная комплектация снижает время монтажа - всё необходимое уже внутри

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 предполагает лишь струйное воздействие
• При установке в стену требуются дополнительные работы по проходке и отделке
• Максимальная масса установленного оборудования должна рассчитываться отдельно - вес самого корпуса около 35 кг
• Не рекомендовано использование в местах с постоянным воздействием открытого пламени или взрывоопасных паров
• При монтаже на столб необходимо использовать дополнительно анкерные крепления, так как в комплект они не входят

Примеры использования

• Электрошкаф на опоре ЛЭП с контроллером управления освещением
• Щит управления насосной станцией на улице
• Распределительный щит на заводе с PLC и частотниками
• Автоматический пункт контроля температуры в холодильном цехе
• Объединённая система из трёх корпусов DKC r5ste1064 для комплексной автоматизации участка

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабельные вводы - используйте подходящие кабельные вводы с уплотнителем того же класса IP66
• При установке на столб или стену соблюдайте минимальный зазор 100 мм сверху и снизу для вентиляции
• Если нужен вывод кабелей сбоку - используйте специальный переходной фланец (дополнительно заказывается)
• Настройка двери: чтобы поменять сторону открывания, просто переверните петли и замки - инструкция есть в комплекте
• Для длительной службы периодически проверяйте состояние уплотнителей двери и затяжку креплений монтажной платы
• При группировке нескольких корпусов в ряд - используйте одинаковые модели, чтобы сохранить единый вид и уровень защиты
