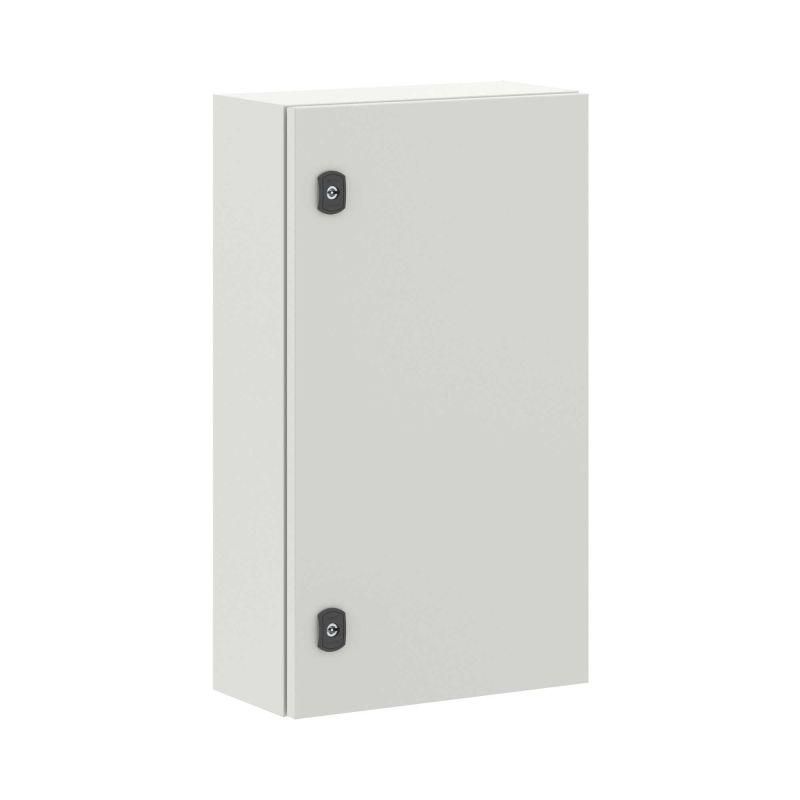

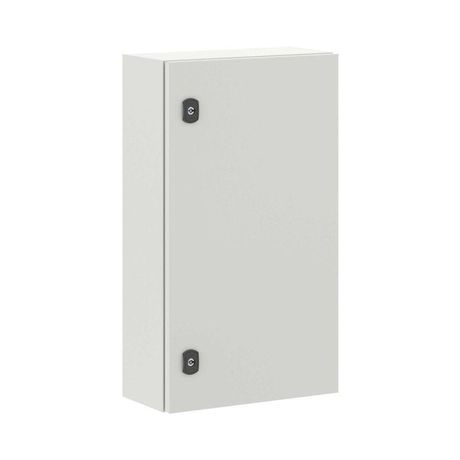

Корпус навесной STE с М/П ВхШхГ 700x400x200 мм | R5STE0742 DKC ДКС

Корпус навесной с монтажной панелью 700x400x200 мм IP66 от DKC (ДКС) - надёжная защита для электронного оборудования в условиях улицы или промзоны. Артикул r5ste0742 предназначен для монтажа автоматических устройств, силовой аппаратуры и систем управления там, где важна стойкость к пыли, воде и механическим воздействиям.

Назначение и область применения

Корпус навесной с монтажной панелью 700x400x200 мм IP66 используется для размещения коммутационных устройств, реле, контакторов, модулей автоматики и других элементов электросистем. Подходит для установки на улице, в цехах, на объектах ЖКХ, транспорта, энергетики и промышленности. Благодаря прочному корпусу и монтажной плате, он идеален для систем, требующих частого обслуживания или быстрой замены компонентов.

Технические характеристики

• Размеры: 700×400×200 мм (ширина × высота × глубина)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм, с возможностью крепления DIN-рейки
• Ударопрочность: IK10 (EN 50102) - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C
• Группа горючести: Г1 - материал не поддерживает горение
• Цвет: серый RAL 7035
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Застекленная дверь: да - позволяет визуально контролировать состояние внутренних компонентов
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Фланец: сплошной, для ввода кабелей
• Крепление: навесное, на столб, настенное, напольное
• Соединение в ряд: возможно - несколько корпусов можно соединить друг с другом
• Задняя дверь: есть - доступ к тыльной стороне для прокладки кабелей

Совместимость и монтаж

Корпус навесной с монтажной панелью 700x400x200 мм IP66 легко монтируется любым из четырёх способов: на столб, на стену, на пол или в нишу. Для крепления используются предварительно подготовленные отверстия. Монтажная панель уже установлена внутри - её можно использовать сразу для крепления DIN-реек, клеммных колодок и других элементов. Соединение в ряд выполняется через специальные фланцевые соединители - позволяют собрать длинную линейку корпусов без потери степени защиты. Учитывайте, что посадочные места под кабели находятся только в переднем фланце; для сложных трассировок потребуется дополнительный проходной элемент.

Безопасность и стандарты

Корпус соответствует требованиям EN 50102 (ударопрочность IK10), имеет класс защиты IP66 и выполнен в соответствии с нормами для электротехнических изделий в условиях повышенной влажности и агрессивной среды. Климатические исполнения УХЛ1, ОМ2, ОМ3 обеспечивают работу в экстремальных температурах. Группа горючести Г1 исключает распространение пламени. Все материалы - не поддерживающие горение. Заземление встроено: комплект проводов заземления уже в комплекте.

Преимущества

• Высокая жесткость конструкции благодаря сварке из одного листа стали - снижает риск деформаций при вибрациях
• Порошковое покрытие RAL 7035 устойчиво к коррозии, УФ-лучам и перепадам температур
• Реверсивная дверь - удобство при ограниченном пространстве вокруг корпуса
• Защита от внешнего воздействия: пыль, вода, удары, вибрации, сейсмика
• Встроенная монтажная панель - экономит время на сборке
• Возможность настенного, напольного и столбового монтажа - гибкость размещения
• Застекленная дверь - контроль состояния оборудования без вскрытия корпуса

Ограничения применения

Не рекомендуется использовать корпус навесной с монтажной панелью 700x400x200 мм IP66 в местах постоянного погружения в жидкости - IP66 не гарантирует длительную герметичность при подводной эксплуатации. Также не следует применять в средах с агрессивными химикатами (например, кислоты, щёлочи), так как порошковое покрытие не рассчитано на такие воздействия. Напольная установка допустима, но только на ровной, сухой площадке - в сыром грунте возможна коррозия основания. Объём корпуса ограничен - не подходит для крупных преобразователей частоты или больших АВР-блоков.

Примеры использования

• Электрощитовая на уличной опоре ЛЭП
• Контрольный пункт для системы автоматического освещения дороги
• Щит управления насосной станцией
• Распределительный пункт на заводе с высокой запылённостью
• Автоматический пункт учёта электроэнергии на промплощадке
• Система управления конвейером в холодильном цехе

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточный радиус изгиба - входные отверстия имеют фланец, но не увеличенный диаметр
• Используйте термостойкие кабельные вводы, особенно при работе при минусовых температурах
• При соединении нескольких корпусов в ряд - используйте оригинальные соединительные планки от DKC, чтобы сохранить степень защиты IP66
• Проверяйте плотность закрывания двери - она должна плотно прилегать без усилий, иначе нарушается герметичность
• Для долговечности - регулярно протирайте стекло двери от грязи и конденсата
• Артикул r5ste0742 совместим с другими корпусами серии RAM block - можно заменить или дополнить аналогичным решением
