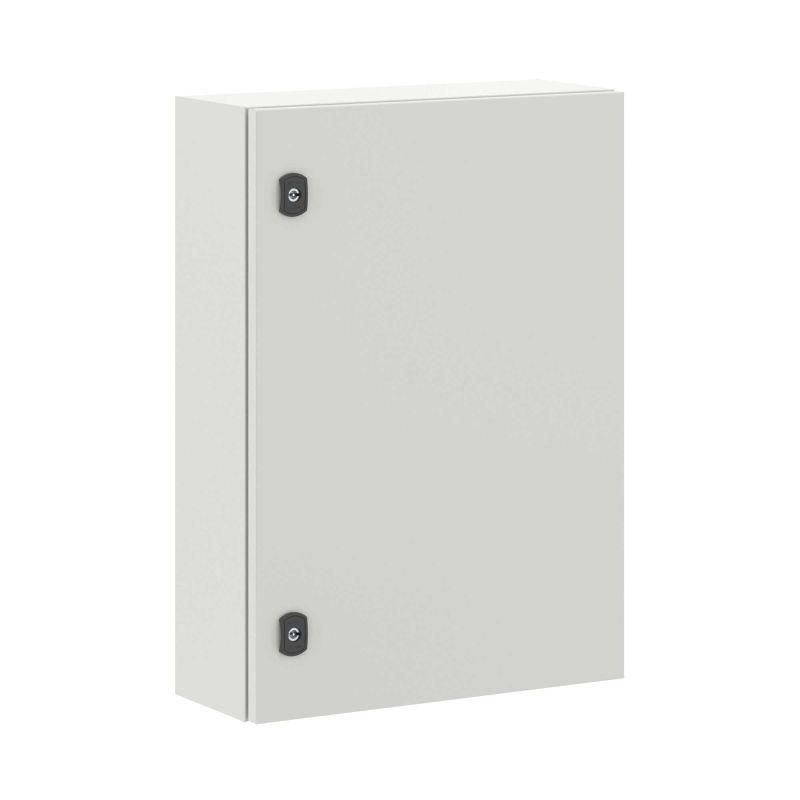

Корпус навесной STE с М/П ВхШхГ 700x500x200 мм | R5STE0752 DKC ДКС

Корпус навесной с монтажной панелью 700x500x200 мм IP66 STE от DKC предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях улицы или промышленных площадок. Благодаря прочному стальному корпусу с порошковым покрытием и степенью защиты IP66, этот корпус выдерживает воздействие пыли, воды и механических ударов, сохраняя работоспособность внутренних устройств.

Назначение и область применения

Корпус навесной с монтажной панелью 700x500x200 мм IP66 STE используется для установки аппаратуры автоматизации, коммуникационных модулей, контакторов, реле, преобразователей частоты и других элементов электрощитового оборудования. Подходит для внешней установки на опорах, стенах зданий, в цехах с повышенной запыленностью или влажностью. Применяется в энергообъектах, на транспорте, в ЖКХ, на объектах водоснабжения и канализации.

Технические характеристики

• Размеры: 700×500×200 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Способ монтажа: навесной, с возможностью крепления на столб или стену

Совместимость и монтаж

Корпус навесной с монтажной панелью 700x500x200 мм IP66 STE совместим со всеми типами DIN-рейки и стандартными клеммниками. Для монтажа используются предварительно подготовленные отверстия на задней стенке - можно закрепить на вертикальной поверхности или на трубчатой опоре через специальные кронштейны. Фланец для ввода кабеля имеет сплошную форму - позволяет организовать герметичный проход нескольких силовых и сигнальных кабелей. Крепление на столбе возможно благодаря наличию ушек для болтовых соединений. Перед установкой проверьте соответствие габаритов месту монтажа - минимальный свободный зазор вокруг корпуса рекомендуется не менее 100 мм для доступа к двери и теплоотвода.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 62208 и IEC 60529 по степени защиты IP66. Конструкция обеспечивает класс защиты от поражения электрическим током Class I - обязательное наличие заземления. Комплект поставки включает готовые провода заземления, которые необходимо подсоединить к контуру заземления объекта. Высокий уровень ударопрочности IK10 гарантирует безопасность даже при случайном воздействии инструментами или оборудованием.

Преимущества

• Цельносварная конструкция из одного листа стали исключает деформацию и снижает риск попадания влаги через швы
• Порошковое покрытие RAL 7035 устойчиво к коррозии, УФ-излучению и перепадам температур
• Монтажная панель из оцинкованной стали толще основного корпуса - увеличенная жесткость для тяжелого оборудования
• Реверсивная дверь удобна при ограниченном пространстве - её можно смонтировать в нужном направлении открытия
• Высокая сейсмостойкость делает корпус подходящим для регионов с активной сейсмикой

Ограничения применения

Не применяйте корпус в средах с постоянным погружением в жидкости - IP66 защищает от струй, но не от длительного подтопления. Нельзя использовать внутри взрывоопасных зон (не сертифицирован для ZONE 1/2). Температурный режим работы ограничен климатическим исполнением УХЛ1 - не рассчитан на экстремально низкие температуры ниже −40 C. Отказ от заземления недопустим - потеря заземления выводит изделие из нормативных требований безопасности.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на опоре ЛЭП
• Автоматический контроль освещения на парковке
• Контрольный пункт системы видеонаблюдения на фасаде здания
• Щит питания конвейера в сыром цехе пищевой промышленности

Практические советы

• Перед монтажом обязательно проведите заземление - используйте входящий в комплект провод и подключите его к контуру заземления объекта
• При использовании на столбе выбирайте место с доступом к нижним кабельным вводам - так легче выполнять обслуживание
• Запомните: посадочные отверстия под крепление уже просверлены - не сверлите новые без необходимости, чтобы не нарушить целостность покрытия
• Для большего теплового комфорта оборудования внутри корпуса предусмотрите естественную вентиляцию - не забивайте решётки и воздушные каналы
• Артикул r5ste0752 - один из самых популярных в серии RAM block; при заказе нескольких корпусов убедитесь, что все имеют одинаковый номер цвета RAL 7035 для унификации внешнего вида
