Корпус сварной навесной ST без М/П ВхШхГ 800 x 600 250 | R5ST0869WMP DKC ДКС

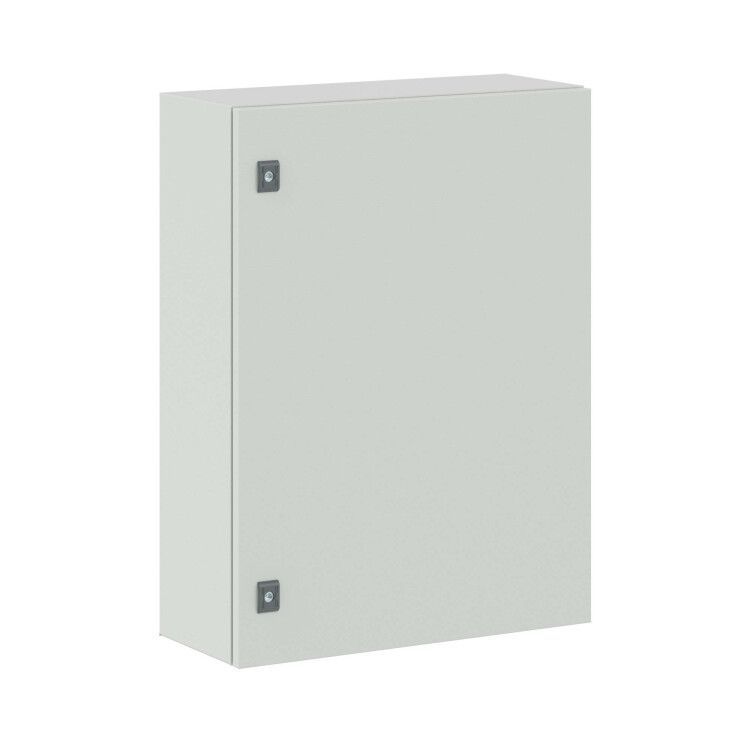

Корпус сварной навесной ST без монтажной панели 800x600x250 мм, серия DKC - это прочный металлический шкаф для наружной установки оборудования автоматизации и распределения электроэнергии. Бренд DKC предлагает эту модель как надежное решение для жестких условий эксплуатации, особенно когда требуется высокая степень защиты и устойчивость к механическим воздействиям.

Назначение и область применения

Корпус сварной навесной ST без монтажной панели 800x600x250 мм, серия DKC предназначен для размещения электронного и электромеханического оборудования внутри: автоматических выключателей, контакторов, реле, модулей управления, преобразователей частоты и других устройств. Подходит для установки на внешних стенах зданий, опорах, в промышленных зонах, на объектах энергетики, транспорта и коммунального хозяйства. Применяется там, где важны защита от пыли, воды, перепадов температур и случайные удары.

Технические характеристики

• Габариты: 800×600×250 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Тип поверхности: с порошковым покрытием - устойчиво к царапинам, коррозии и UV-излучению
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замки: два поворотных, обеспечивают плотное закрывание
• Крыша: скатная - предотвращает скопление осадков
• Фланец: сплошной, для ввода кабелей
• Крепление: настенное и на столб
• Регулируемая монтажная пластина: да - позволяет изменить глубину установки внутреннего оборудования
• Подходит для метрического монтажа: да - совместим с DIN-рейками и стандартными креплениями

Совместимость и монтаж

Корпус сварной навесной ST без монтажной панели 800x600x250 мм, серия DKC не имеет встроенной монтажной платы - оборудование крепится напрямую к стенкам или на регулируемые планки. Для монтажа используются предусмотренные отверстия на задней стенке и боковых панелях. Возможна установка как на вертикальную поверхность, так и на круглые или прямоугольные столбы. Регулируемая плита позволяет адаптировать расположение оборудования под нужды системы. Кабельный ввод осуществляется через сплошной фланец - можно просверливать отверстия под любые диаметры. Монтажные аксессуары в комплекте позволяют быстро зафиксировать корпус на стене.

Безопасность и стандарты

• Защита от пыли и воды соответствует IEC 60529 (IP66)
• Ударопрочность соответствует IEC 62262 (IK10)
• Сейсмическая устойчивость - 9 баллов по MSK-64
• Климатические классы УХЛ1, ОМ2, ОМ3 - соответствуют ГОСТ 15150
• Группа горючести Г1 - материал не поддерживает горение

Преимущества

• Высокая механическая прочность благодаря толстой стали и сварному соединению
• Порошковое покрытие обеспечивает долговечность даже при постоянном воздействии влаги и солнца
• Скатная крыша исключает скопление воды и снега
• Реверсивная дверь удобна при ограниченном доступе
• Две точки запирания усиливают безопасность и герметичность
• Регулируемая монтажная пластина снижает риск перегрева и позволяет точно позиционировать оборудование
• Комплексная защита делает возможным применение в экстремальных условиях - от Арктики до тропиков

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита Ex
• Не рассчитан на длительное погружение в воду - IP66 не гарантирует герметичность при подводной эксплуатации
• Отсутствие встроенного охлаждения - при высоких тепловых нагрузках требует принудительной вентиляции
• Нет встроенных кабельных вводов - необходимо самостоятельно проделывать отверстия под кабели
• Комплект заземления без проводов - потребуется самостоятельная прокладка заземляющего провода

Примеры использования

• Электрощитовая на фасаде производственного цеха
• Контрольный шкаф на опоре ЛЭП
• Автоматизация насосной станции на открытой площадке
• Щит управления конвейерной линией на улице
• Распределительный пункт в холодном климате (например, на Дальнем Востоке)

Практические советы

• Перед монтажом проверьте посадочные отверстия на стене - они должны совпадать с размерами корпуса (800×600 мм)
• Используйте антивандальные болты для крепления, чтобы предотвратить демонтаж
• При прокладке кабелей используйте резиновые втулки - они защитят изоляцию от острых краев фланца
• Регулируемая пластина позволяет увеличить свободное пространство перед оборудованием - важно для обслуживания термореле и кнопок
• Для работы в условиях сильной влажности рекомендуется дополнительно использовать силиконовый герметик вокруг кабельных вводов
• Артикул r5st0869wmp - это точный идентификатор модели; при заказе запчастей указывайте именно его
• Корпус DKC серии DKC совместим с большинством стандартных элементов автоматизации - легко масштабируется
