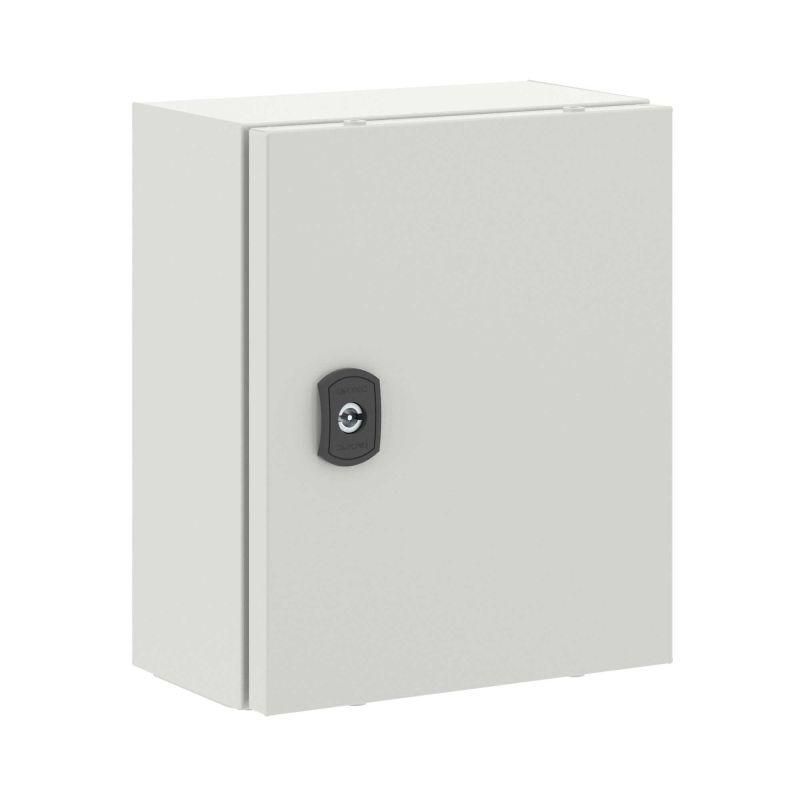

Корпус навесной STE 300x250x150 IP66 IK10 с монтажной панелью DKC (ДКС) R5STE0391

Корпус навесной с монтажной панелью ВхШхГ 300x250x150 мм от DKC (ДКС), артикул r5ste0391, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких внешних воздействий.

Назначение и область применения

Этот корпус используется для установки аппаратуры автоматизации, коммуникационных модулей, реле, контакторов и других элементов электрощитового оборудования. Подходит для работы на улице, в цехах, на объектах энергообеспечения, транспорта и промышленной автоматизации. Благодаря прочному корпусу и монтажной панели, он идеально подходит там, где требуется частый доступ к оборудованию и защита от внешних факторов.

Технические характеристики

• Размеры: 300×250×150 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная герметичность против пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Цвет: серый матовый (RAL 7035)
• Конструкция: единый сварной лист металла - минимизирует деформацию и усиливает жёсткость
• Застекленная дверь: да - позволяет контролировать состояние внутреннего оборудования без вскрытия
• Вентилируемая дверь: да - обеспечивает теплообмен внутри корпуса
• Задняя дверь: да - удобство обслуживания и прокладки кабелей
• Крепление на столб: да - возможность установки на опорах ЛЭП или аналогичных конструкциях
• Настиенная установка: да - стандартный вариант монтажа
• Напольная установка: да - возможно использование со специальной платформой
• Установка в стену: да - совместима с кладкой или бетонными перегородками
• Объединение в ряд: да - несколько корпусов можно смонтировать рядом без потери целостности защиты

Совместимость и монтаж

Корпус оснащён сплошным фланцем для ввода кабелей - позволяет легко проходить через него многожильные и силовые провода. Для монтажа используются предварительно подготовленные отверстия в боковых и нижних гранях. Наличие реверсивной двери позволяет открывать её влево или вправо - удобно при ограниченном пространстве вокруг. Крепление на столб осуществляется через предусмотренные кронштейны; для настенного монтажа рекомендуются анкеры M8. Все болтовые соединения рассчитаны на постоянную механическую нагрузку. Порошковое покрытие сохраняет целостность даже после длительной эксплуатации в условиях температурных колебаний.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических устройств в условиях повышенной опасности. Высокая степень защиты IP66 исключает попадание воды и пыли, а уровень IK10 гарантирует устойчивость к случайным ударам. Применение материала группы Г1 снижает риск возгорания. Сертификация по климатическим исполнениям УХЛ1/ОМ2/ОМ3 подтверждает работоспособность при температурах от −50C до +50C и в средах с высокой влажностью. Конструктивно корпус выполнен так, чтобы исключить контакт человека с токоведущими частями при закрытой двери.

Преимущества

• Высокая механическая прочность благодаря цельносварной конструкции
• Защита от всех видов внешних воздействий - пыль, влага, удары, вибрации
• Функциональная дверь с возможностью остекления и вентиляции одновременно
• Готовая монтажная панель - экономия времени при сборке щита
• Универсальные варианты крепления: на стену, столб, пол, в стену
• Возможность групповой установки нескольких корпусов в один ряд
• Антикоррозийное порошковое покрытие - долгий срок службы без окраски

Ограничения применения

Не предназначен для установки в помещениях с взрывоопасной средой или химически активными парогазовыми выбросами. Температурный режим выше +50C требует дополнительного охлаждения - хотя корпус имеет вентиляцию, он не является принудительно охлаждаемым. Открытые участки кабельных вводов должны дополнительно герметизироваться при использовании в сыром климате. Не следует использовать корпус как основной источник теплопередачи - он не рассчитан на нагревательные устройства мощностью более 1 кВт без внешнего радиатора.

Примеры использования

• Щит управления насосной станцией на уличной территории
• Распределительный пункт на железнодорожной станции
• Автоматизация системы освещения на автостоянках
• Контрольный щит для конвейера на пищевом производстве
• Узлы связи и сигнализации на трубопроводе
• Места установки PLC-устройств в условиях сырости и запылённости

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабельные вводы - они должны точно соответствовать диаметру используемых муфт
• При установке на столб используйте два крепления - одно верхнее, другое нижнее - для равномерного распределения нагрузки
• При необходимости увеличения степени защиты в местах входа кабелей применяйте термотрубки или силиконовые уплотнители
• При работе в регионах с зимними температурами ниже −30C убедитесь, что установленное оборудование также рассчитано на эти условия
• Проверяйте регулярно состояние замка и уплотнителей двери - особенно после сильных ветров или дождей
• При групповой установке соблюдайте минимальный зазор между корпусами - не менее 50 мм - для обеспечения вентиляции и сервисного доступа
