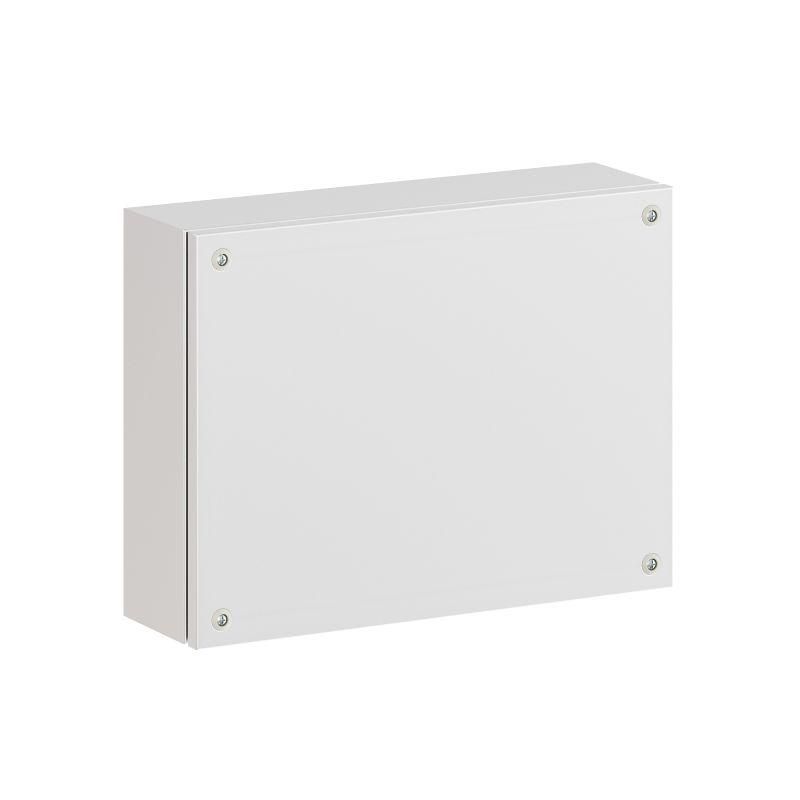

Корпус клеммный металлический SDE ВхШхГ 400x300x120 мм | R5SDE4312 DKC ДКС

Корпус клеммный металлический DKC SDE 400х300х120 мм предназначен для надежного размещения клемм, аппаратов управления и контрольных устройств в условиях повышенной запыленности, влаги и механических воздействий. Благодаря прочному стальному корпусу с порошковым покрытием и высокой степенью защиты, этот корпус подходит как для внутренних, так и для уличных installations.

Назначение и область применения

Корпус DKC SDE 400х300х120 мм используется как распределительная или соединительная коробка для клемм, реле, модулей автоматизации, индикаторов и других слаботочных устройств. Подходит для монтажа в системах управления технологическими процессами, на объектах ЖКХ, энергетики, транспорта и промышленности. Может служить пультом управления или щитком сбора сигналов.

Технические характеристики

• Размеры: 400×300×120 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, серое (RAL 7035)
• Степень защиты: IP66 - полностью герметичен против пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - трудновоспламеняемый материал
• Количество дверей: одна, с возможностью остекления и вентиляцией
• Застекленная дверь: есть - позволяет визуально контролировать состояние внутри
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Монтажная панель: есть - фиксирует оборудование внутри корпуса
• Задняя дверь: есть - доступ к тыльной стороне для прокладки кабелей
• Цвет: серый

Совместимость и монтаж

Корпус DKC SDE 400х300х120 мм имеет универсальный способ крепления: навесной. Возможна установка на стену, столб или прямо на пол. Для монтажа предусмотрены предварительно выполненные отверстия. Каждый корпус можно соединять в ряд с другими аналогичными изделиями - удобно при необходимости увеличения объема коммуникаций. Монтажная панель позволяет жестко закрепить устройства внутри, исключая вибрационную нагрузку. Отдельно стоит отметить наличие застекленной двери: она не требует демонтажа для проверки состояния оборудования.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для работы в опасных средах. Высокая степень защиты IP66 гарантирует работу даже во время дождей и мойки оборудования. Ударопрочность IK10 делает корпус устойчивым к случайным повреждениям. Сейсмостойкость 9 баллов позволяет использовать его в регионах с активной сейсмикой. Климатические классы УХЛ1 и ОМ2/ОМ3 обеспечивают долгую эксплуатацию в суровых условиях - от минус 40C до +40C, при высокой влажности и наличии химически активных веществ.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции толщиной 1,2 мм
• Защита от внешнего воздействия - IP66 и IK10 снижают риск отказа оборудования
• Возможность одновременного монтирования нескольких корпусов в ряд - экономия места и времени
• Застекленная дверь с вентиляцией - сочетание наблюдаемости и теплоотвода
• Антикоррозийное порошковое покрытие - длительный срок службы без окраски
• Комплексная совместимость с условиями эксплуатации - от промзон до открытых площадок

Ограничения применения

Не предназначена для постоянного погружения в жидкость - IP66 не заменяет IP68. Нельзя применять в средах с агрессивными кислотами, щелочами или растворителями, которые разъедают сталь и порошковое покрытие. Прямые солнечные лучи в течение дня могут вызывать перегрев внутри корпуса - рекомендуется устанавливать в затененных местах или дополнительно организовать принудительное охлаждение при плотном расположении тепловыделяющих элементов. Размеры корпуса не позволяют разместить крупногабаритные автоматы или частотники - он рассчитан на малые и средние устройства.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительная коробка для сигнализации на железнодорожном переезде
• Корпус для PLC и I/O-модулей в цехе с высокой запыленностью
• Пункт сбора показаний счетчиков на многоквартирном доме
• Автоматизация системы освещения на парковке

Практические советы

• Перед монтажом проверьте соответствие габаритов корпуса 400×300×120 мм свободному пространству - особенно важно при установке между трубами или рядом с оборудованием
• При использовании вентилируемой двери следите, чтобы входящие кабели были правильно герметизированы - иначе влага попадёт внутрь через вентиляционные каналы
• Заземление в комплекте без проводов - вам потребуется самостоятельно выбрать медный провод нужного сечения (обычно 6–10 мм2) и подсоединить его к болтовому контакту внутри корпуса
• Для установки на столб используйте специальные кронштейны - корпус сам по себе не имеет крепежных планок для этого типа монтажа
• Часто забывают про необходимость терморегулятора или нагревательного элемента при работе зимой - если внутри находятся чувствительные платы, продумайте температурный режим заранее
