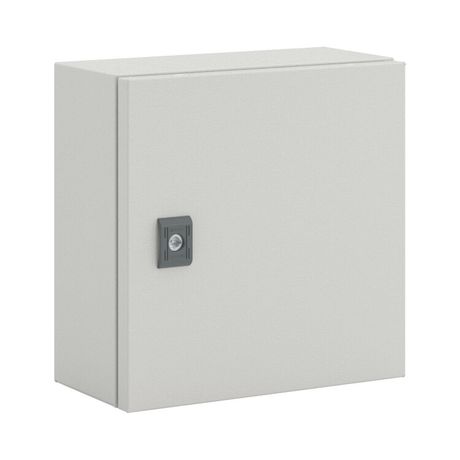

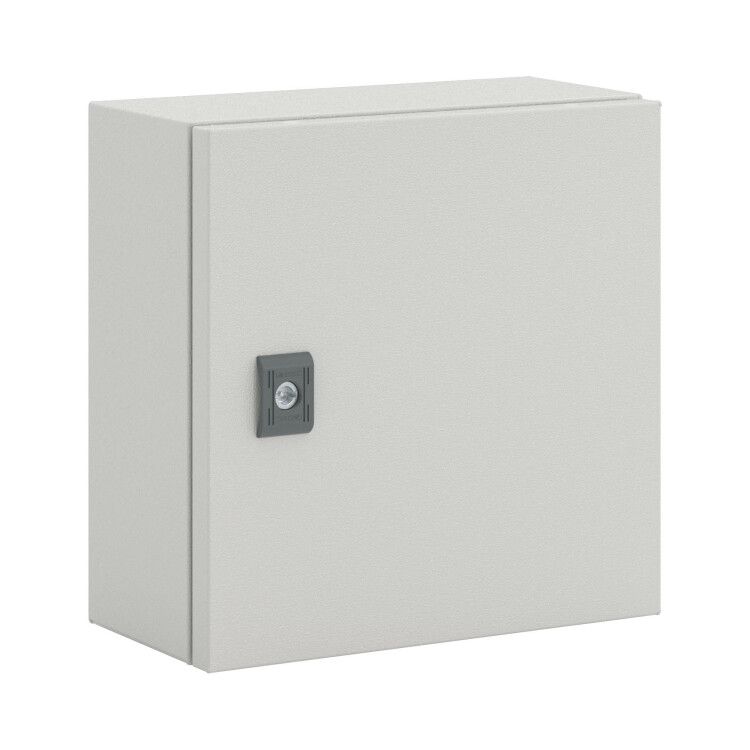

Корпус сварной навесной ST без М/П ВхШхГ 300 x 150 | R5ST0331WMP DKC ДКС

Корпус сварной навесной без монтажной панели ST 300x300x150 мм от DKC (ДКС) - прочный металлический шкаф для наружной установки оборудования автоматизации и распределения электроэнергии. Артикул r5st0331wmp подходит для жестких условий эксплуатации благодаря защите IP66, ударопрочности IK10 и устойчивости к коррозии.

Назначение и область применения

Корпус сварной навесной без монтажной панели ST 300x300x150 мм предназначен для размещения коммутационного оборудования: контакторов, реле, модулей автоматики, устройств защиты. Подходит для установки на фасадах зданий, опорах, столбах и других внешних поверхностях. Применяется в системах управления насосными станциями, освещением, конвейерами, промышленным оборудованием на открытых площадках.

Технические характеристики

• Габариты: 300×300×150 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергой до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замок: один поворотный, с возможностью запирания
• Фланец: сплошной, для ввода кабелей
• Заземление: комплект без проводов - требуется самостоятельное подключение
• Регулируемая монтажная пластина: да - позволяет фиксировать оборудование внутри с точной настройкой положения
• Крепление на столбе: да - есть специальные кронштейны для монтажа на вертикальные опоры
• Подходит для метрического монтажа: да - внутренние крепления совместимы со стандартными М4–М8 болтами

Совместимость и монтаж

Корпус сварной навесной без монтажной панели ST 300x300x150 мм монтируется на стену или столб с помощью предложенных крепежных элементов. Для настенного крепления используйте анкерные болты или дюбели подходящего типа. Крепление на столб требует наличия хомутов или специальных кронштейнов, соответствующих диаметру опоры. Регулируемая монтажная пластина крепится к задней стенке корпуса и фиксируется в нужном положении перед установкой оборудования. Обязательно проверьте соответствие посадочных отверстий под кабельные вводы и размеры установленных устройств - внутреннее пространство ограничено глубиной 150 мм.

Безопасность и стандарты

• Защита IP66 - соответствует IEC 60529
• Ударопрочность IK10 - соответствует EN 50102
• Сейсмостойкость 9 баллов - соответствует требованиям MSK-64
• Климатические классы УХЛ1, ОМ2, ОМ3 - согласно ГОСТ 15150
• Горючесть Г1 - по ГОСТ 12.1.044

Преимущества

• Высокая механическая прочность - стальная конструкция с толщиной 1,2 мм обеспечивает долговечность даже при нагрузках и вибрациях
• Износостойкое покрытие - порошковая окраска RAL 7035 не выгорает на солнце и не царапается при случайных воздействиях
• Реверсивная дверь - удобна при ограниченном доступе с одной стороны
• Сплошной фланец - исключает попадание влаги через кабельные вводы
• Регулируемая пластина - позволяет точно расположить оборудование, снижая риск перегрева и затруднённого обслуживания
• Компактный размер - идеален для малогабаритных решений там, где нельзя использовать большие шкафы

Ограничения применения

• Не подходит для установки внутри взрывоопасных зон - отсутствует сертификат взрывозащиты
• Комплект заземления не содержит провода - необходимо самостоятельно выбрать и проложить медный проводник сечением не менее 6 мм2
• Внутренняя глубина 150 мм ограничивает использование крупных аппаратов - например, частотных преобразователей или больших автоматических выключателей
• Не рекомендован для постоянного погружения в воду - IP66 не гарантирует длительную работу под водой
• Порошковое покрытие не защищает от кислотных или щелочных растворов - при наличии таких агрессивных сред требуется дополнительная защита

Примеры использования

• Электрошкаф на столбе для управления уличным освещением
• Корпус для реле контроля уровня воды в насосной станции
• Распределительный ящик на фасаде производства с контроллером PLC
• Аппаратный шкаф на кабельной опоре для системы SCADA
• Корпус для терморегулятора на холодильной установке на открытом воздухе

Практические советы

• Перед монтажом проверьте, что все кабельные вводы закрыты заглушками - они не входят в комплект, но необходимы для сохранения степени защиты IP66
• При использовании регулируемой пластины фиксируйте её после установки всех устройств - перемещение после сборки может нарушить контактные соединения
• Для крепления на столб выбирайте хомуты с антикоррозийным покрытием - металл корпуса и хомута должны быть совместимы по электропотенциалу
• Не забудьте про вентиляцию: при большой тепловой нагрузке внутри корпуса предусмотрите принудительное охлаждение или установите вентиляционные решётки с фильтрами
• При заказе нескольких экземпляров - убедитесь, что все имеют одинаковый цвет RAL 7035; партии могут отличаться по оттенку
• Для быстрого сервиса оставьте свободный доступ к замку - не закладывайте корпус плотными конструкциями или растениями
